3선 DC 팬 일반적으로 팬은 최소한의 배선으로 전원과 기능 제어를 제공하도록 설계됩니다. 각 전선의 역할, 일반적인 색상 규칙, 그리고 올바른 배선 방법은 장치의 안전과 팬의 수명 연장에 필수적입니다. 다음에서는 전선 정의, 실제 배선 방법, 속도 제어 및 회전 속도계 피드백을 위한 PWM 사용 방법, 제조사별 색상 차이, 그리고 설치 또는 교체 시 실수를 방지하기 위한 안전 수칙을 설명합니다.

기본 정의 및 일반적인 색상

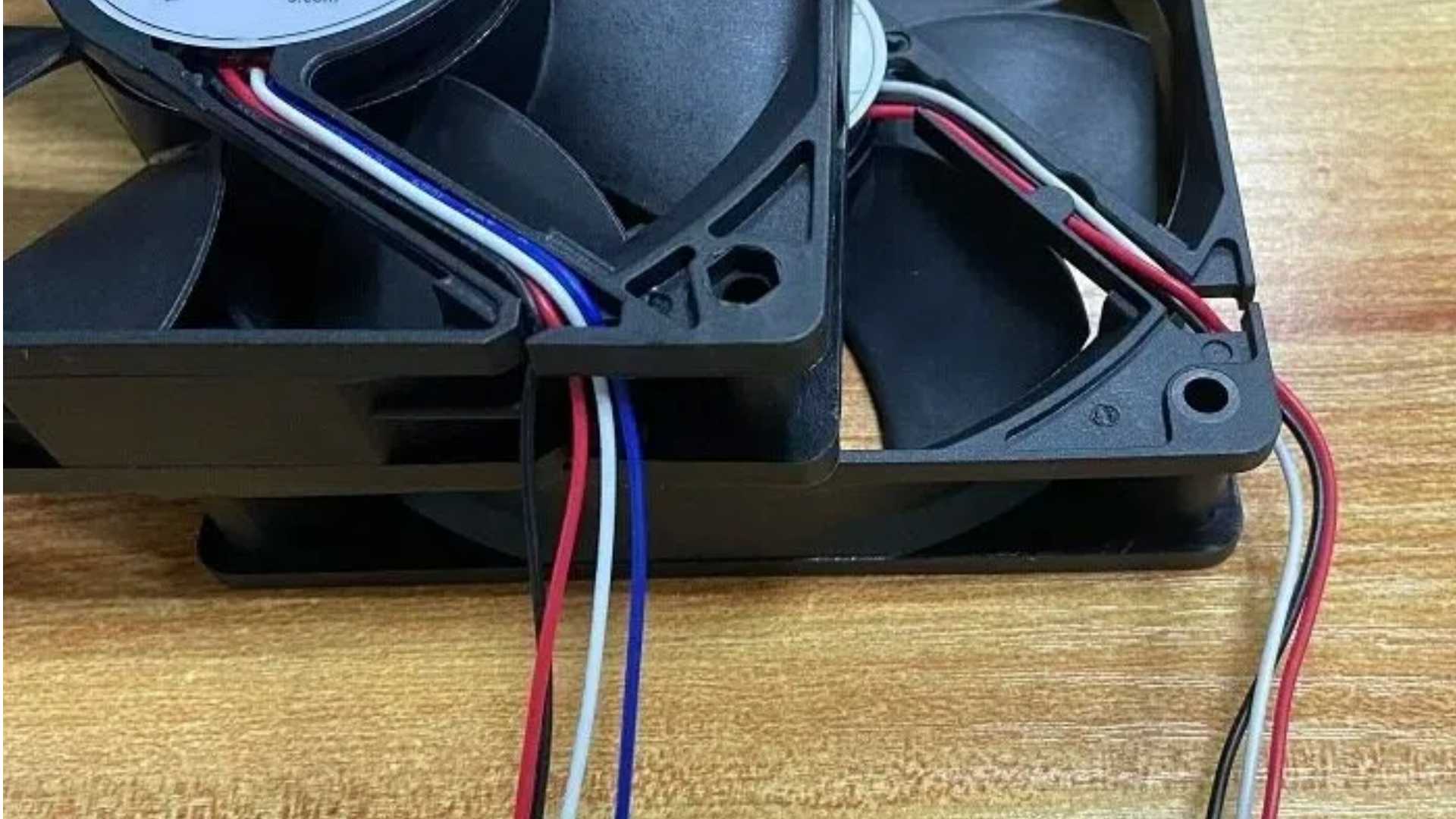

대부분의 PC 케이스 팬과 일반 DC 팬에서 세 개의 전선은 각각 다른 역할을 합니다. 두 개는 전원선(양극과 음극)이고, 나머지 하나는 속도 제어 또는 속도 피드백에 사용되는 기능 신호선입니다. 일반적으로 양극(VCC)은 빨간색, 음극(GND)은 검은색, 그리고 회전 속도계 출력이나 PWM 제어에 사용되는 신호선은 노란색으로 표시됩니다. 하지만 이러한 색상 표기는 업계 표준이 아닙니다. 일부 제조업체는 특정 기능에 따라 다른 색상을 사용하기도 합니다. 예를 들어, 어떤 제조업체는 PWM 제어에는 파란색을, 회전 속도계 출력이나 경보에는 노란색을 사용할 수 있습니다. 따라서 다른 모델이나 브랜드의 팬을 사용할 때는 항상 해당 팬의 데이터시트 또는 제조업체 설명서를 참조하십시오.

배선 절차 (실습 가이드)

배선을 시작하기 전에 전원 전압이 팬의 정격 전압과 일치하는지 확인하고 적절한 절연 도구를 준비하십시오. 먼저 검은색 선을 시스템 또는 전원 공급 장치의 접지에 연결합니다. 그런 다음 빨간색 선을 전원 공급 장치의 양극에 연결하고, 접촉이 확실한지 확인하고 단락을 방지하십시오. 세 번째 신호선은 제어 또는 모니터링 포트에 연결해야 합니다. PWM 속도 제어용인 경우 PWM 출력이 가능한 포트에 연결하고, 회전 속도계 피드백용인 경우 오픈 컬렉터 또는 구형파 신호를 읽을 수 있는 입력 포트에 연결합니다. 예를 들어 Arduino와 같은 개발 보드를 사용하는 경우 빨간색 선은 VCC에, 검은색 선은 접지에 연결하고, 신호선은 PWM 출력 또는 펄스 카운트가 가능한 디지털 입력 포트에 연결합니다. 배선 후 전원을 켜고 팬이 제어 신호에 반응하는지 또는 올바른 RPM 펄스를 보내는지 테스트하십시오.

PWM 속도 제어 및 타코미터 기본 사항

PWM 제어는 DC 팬 속도를 조절하는 가장 일반적인 방법 중 하나입니다. PWM은 전압을 변화시키는 대신 듀티 사이클을 변경하여 팬의 평균 입력 전력을 조절하고, 이를 통해 팬 속도를 제어합니다. 소음이나 조기 마모를 방지하려면 팬 데이터시트에 권장되는 범위 내에서 PWM 주파수와 듀티 사이클을 사용해야 합니다. 타코미터 피드백은 일반적으로 홀 센서 또는 오픈 컬렉터 출력을 사용하여 매 회전 또는 몇 회전마다 구형파 펄스를 생성합니다. 컨트롤러는 펄스 주파수를 측정하여 RPM을 계산합니다. 따라서 신호선은 이러한 펄스를 제공하고 컨트롤러는 펄스 사이의 타이밍을 측정하여 현재 속도를 결정합니다.

제조업체별 차이점과 데이터시트가 중요한 이유

제조사마다 색상과 기능을 다르게 지정할 수 있습니다. 예를 들어, 일부 업체는 PWM 제어를 파란색으로 표시하고 RPM 모니터링이나 경보 출력에는 노란색을 사용할 수 있습니다. 산업용 팬에는 온도 피드백이나 오류 경보와 같은 추가 신호 기능이 포함될 수 있는데, 이는 일반 소비자용 PC 팬에서는 흔하지 않은 기능입니다. 마더보드, 컨트롤러 또는 팬 자체의 손상을 방지하려면 연결하기 전에 팬의 데이터시트와 배선도를 주의 깊게 읽으십시오. 데이터시트가 명확하지 않으면 제조사의 기술 지원팀에 문의하여 확인하십시오.

흔히 발생하는 실수 및 문제 해결 팁

흔히 저지르는 실수 중 하나는 세 번째 배선을 항상 PWM 입력으로 착각하고 호환되지 않는 출력에 연결하는 것입니다. 이로 인해 팬이 작동하지 않거나 손상될 수 있습니다. 또 다른 오류는 타코미터 배선을 전원에 연결하여 제어를 "바이패스"하는 것인데, 이는 감지 회로를 손상시킬 수 있습니다. 문제 해결은 전원을 끈 상태에서 시작해야 합니다. 배선의 연속성을 확인하고 멀티미터로 전압을 측정하십시오. 팬에 정상적인 전원이 공급되지만 속도가 변하지 않으면 컨트롤러의 출력 유형이 팬이 예상하는 유형과 일치하는지 확인하십시오(예: 오픈 드레인 방식과 푸시풀 방식). RPM 측정값이 불안정하면 펄스 파형을 검사하십시오. 풀업 저항을 추가하거나 호환되는 캡처 입력을 사용하면 측정값을 안정화하는 데 도움이 될 수 있습니다.

안전 수칙 및 최종 권고사항

전기 작업을 하기 전에는 항상 전원을 차단하고 정전기 방지 조치를 취하십시오. 접촉이나 마모가 발생하기 쉬운 곳에 노출된 전선을 두지 말고, 필요한 경우 열수축 튜브나 케이블 타이로 감싸십시오. 전기 배선 작업에 자신이 없거나 장비가 고가인 경우, 숙련된 기술자에게 설치를 의뢰하십시오. 개조 또는 교체 시에는 장비 제조업체의 권장 사항을 따르고, 향후 유지 보수 또는 교체를 위해 팬 모델 및 데이터시트를 기록해 두십시오.
