전자 장비의 전력 밀도가 지속적으로 증가함에 따라 효과적인 열 관리는 성능 안정성과 장기적인 신뢰성을 보장하는 데 매우 중요한 요소가 되었습니다. 열 설계에서 가장 기본적이면서도 흔히 오해되는 부분 중 하나는 장비 냉각에 필요한 공기 흐름량을 계산하는 것입니다. 정확한 공기 흐름량 예측 없이는 아무리 고품질의 팬이나 방열판이라도 기대하는 냉각 효과를 내지 못할 수 있습니다.

이 글에서는 열 방출량, 온도 상승 한계, 시스템 조건 등을 고려하여 필요한 풍량을 계산하는 방법을 설명합니다. 또한 흔히 발생하는 설계 오류와 팬 선택이 실제 냉각 성능에 미치는 영향에 대해서도 다룹니다. 여기에 설명된 원리는 산업 장비, 전원 공급 장치, 통신 장비, 전자 제어 캐비닛 등 다양한 분야에 적용할 수 있습니다.

냉각 장비의 열 발생 원인 이해

모든 전자 시스템은 전력 소비의 부산물로 열을 발생시킵니다. 열 발생원에는 프로세서, 전력 모듈, 모터 드라이버 및 변환 회로 등이 포함될 수 있습니다. 총 열 부하는 일반적으로 와트(W)로 표시되며, 안전한 작동 온도를 유지하기 위해 제거해야 하는 열에너지의 양을 나타냅니다.

정확한 열량 추정은 공기 흐름 계산의 첫 번째 단계입니다. 이 값은 부품 데이터시트, 효율 계산 또는 직접 측정을 통해 얻을 수 있습니다. 열 부하를 과소평가하면 공기 흐름이 부족해지는 경우가 많고, 과대평가하면 불필요한 소음과 에너지 소비가 발생합니다.

공기 흐름과 열 제거 사이의 관계

공기 흐름은 열을 발생시키는 부품에서 열에너지를 운반하여 열을 제거합니다. 공기가 제거할 수 있는 열의 양은 세 가지 주요 요인에 따라 달라집니다.

1. 공기 흐름량,

2, 공기 밀도 및 비열

3. 공기의 허용 온도 상승

4, 기본적인 열역학적 관계는 다음과 같이 표현할 수 있습니다.

5. 열 방출량은 공기 질량 유량에 공기의 비열과 온도 상승을 곱한 값과 같습니다.

실제 엔지니어링 응용 분야에서는 이러한 관계가 체적 유량을 기반으로 하는 일반적인 공기 흐름 추정 공식으로 단순화됩니다. 이 공식은 올바른 선택을 위한 기초가 됩니다. 냉각 팬 .

공기 흐름 계산 방법

필요한 공기 흐름을 계산하려면 세 가지 매개변수를 정의해야 합니다.

1. 시스템의 총 열 방출량

2, 최대 허용 기온 상승

3. 주변 공기 조건

4, 정상 압력의 표준 공기의 경우, 간소화된 공학 공식이 흔히 사용됩니다.

필요 공기량은 열 부하를 허용 온도 상승으로 나눈 값에 상수를 곱한 것과 같습니다.

이 상수는 공기의 열적 특성과 단위 변환 계수를 반영합니다. 결과는 일반적으로 분당 입방피트 또는 시간당 입방미터로 표시됩니다. 허용 온도 상승폭이 작을수록 더 많은 공기 흐름이 필요하고, 온도 허용치가 높을수록 공기 흐름 요구량을 줄일 수 있습니다.

적절한 온도 상승폭 선택하기

온도 상승은 유입 공기 온도와 배출 공기 온도의 차이를 나타냅니다. 이 값을 선택할 때는 열 안전성과 시스템 효율 사이의 균형을 고려해야 합니다. 일반적인 온도 상승 값은 적용 분야의 민감도에 따라 5~15도C 범위입니다.

신뢰성이 높은 장비는 부품의 스트레스와 노화를 줄이기 위해 온도 상승 제한을 낮게 설정하는 경우가 많습니다. 견고한 부품을 사용하는 산업용 시스템은 팬 크기와 전력 소비를 줄이기 위해 더 높은 온도 상승을 허용할 수 있습니다.

시스템 저항이 실제 공기 흐름에 미치는 영향

계산된 공기 흐름량은 이론적인 요구량을 나타내는 것이지, 팬이 실제로 공급하는 공기 흐름량을 나타내는 것은 아닙니다. 방열판, 필터, 그릴 및 인클로저 형상으로 인한 시스템 저항은 실제 공기 흐름량에 상당한 영향을 미칩니다.

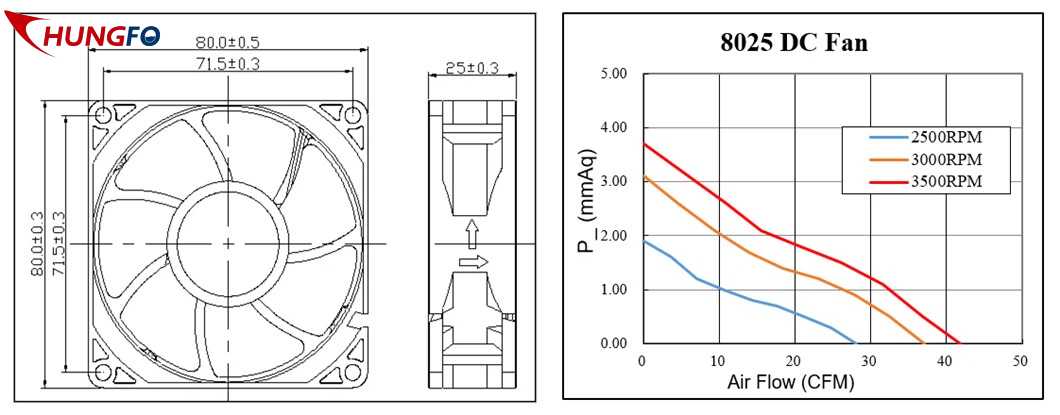

팬 성능 곡선에 따르면 저항이 증가함에 따라 공기 흐름은 감소합니다. 따라서 공기 흐름 계산은 시스템 임피던스 추정과 함께 이루어져야 합니다. 적절한 팬을 선택하려면... DC 팬 단순히 자유 공기 흐름량만을 기준으로 한 냉각 방식은 실제 작동 조건에서 불충분한 냉각 성능을 보이는 경우가 많습니다.

공기 흐름 계산에 따른 팬 선택

필요한 풍량이 계산되면, 팬 선택은 풍량과 정압 요구 사항을 모두 고려하여 이루어져야 합니다. 팬은 시스템의 작동 압력 지점에서 계산된 풍량을 공급할 수 있어야 합니다.

중국 충포(Chungfo) 팬과 같은 제조업체는 엔지니어가 실제 작동 조건에 맞는 공기 흐름 요구 사항을 충족할 수 있도록 성능 곡선을 제공합니다. 올바른 팬 선택은 계산된 공기 흐름이 효과적인 냉각 성능으로 이어지도록 보장합니다.

공기 흐름 계산 시 흔히 발생하는 오류

1. 냉각 시스템 설계에서 자주 발생하는 몇 가지 오류

2, 장애물로 인한 공기 흐름 손실을 무시함

3. 작동 풍량 대신 최대 팬 풍량을 사용하십시오.

4, 밀폐된 공간 내부의 공기 분포가 균일하다고 가정할 때

5. 고도 및 주변 온도 영향 무시

이러한 오류를 방지하면 냉각 정확도가 향상되고 과열이나 과도한 팬 소음의 위험이 줄어듭니다.

열 설계에 공기 흐름 계산 통합

공기 흐름 계산은 독립적인 단계로 취급되어서는 안 됩니다. 방열판 배치, 공기 흐름 경로, 외함 설계 및 유지보수 고려 사항을 포함한 전체 열 설계에 통합되어야 합니다. 초기 단계에서 공기 흐름을 계획하면 재설계 비용을 줄이고 제품 신뢰성을 향상시킬 수 있습니다.

중국 충포와 같은 경험 많은 제조업체 팬 제조업체 개별 팬 선택보다는 시스템 수준의 열적 일치에 중점을 둡니다. 이러한 접근 방식은 제품 수명 주기 전반에 걸쳐 안정적인 냉각 성능을 보장합니다.

결론

냉각 장비에 필요한 공기 흐름량을 계산하는 것은 열공학의 기본 기술입니다. 열 발생, 공기 흐름 원리 및 시스템 저항을 이해함으로써 엔지니어는 효율적이고 신뢰할 수 있으며 비용 효율적인 냉각 솔루션을 설계할 수 있습니다.

정확한 공기 흐름 계산과 적절한 팬 선택을 통해 냉각 장비는 실제 환경 조건에서 안전한 온도 범위 내에서 작동할 수 있습니다. 이러한 체계적인 접근 방식은 점점 더 심각해지는 열 문제에 직면한 최신 전자 시스템에 필수적입니다.
