핵심 임무 장비는 가동 중단이 허용되지 않는 환경에서 작동합니다. 데이터 센터, 의료 기기, 통신 시스템, 산업 제어 플랫폼 및 전력 인프라는 모두 중단 없는 운영에 의존합니다. 이러한 응용 분야에서 열 관리는 성능 문제일 뿐만 아니라 신뢰성과 안전에도 필수적인 요소입니다.

이중화 팬 설계는 개별 구성 요소에 장애가 발생하더라도 지속적인 냉각을 보장하는 검증된 전략입니다. 이 글에서는 이중화 팬 아키텍처의 원리, 일반적인 이중화 구성, 그리고 임무 수행에 필수적인 장비에 대한 주요 설계 고려 사항을 설명합니다. 목표는 엔지니어들이 고장 상황에서도 열 안정성을 유지하는 냉각 시스템을 설계하는 데 도움을 주는 것입니다.

이중 냉각이 필요한 이유

핵심 임무 시스템에서는 단일 냉각 팬 고장 발생 시 급격한 온도 상승을 초래하여 시스템 셧다운이나 영구적인 손상을 일으킬 수 있습니다. 고품질 팬이라 하더라도 수명이 제한적이며, 베어링 마모, 전기적 결함 또는 오염과 같은 고장 원인을 완전히 배제할 수는 없습니다.

이중화된 팬 설계는 단일 지점 장애로 인한 위험을 줄여줍니다. 냉각 책임을 여러 팬에 분산함으로써 시스템은 하나 이상의 장치가 고장 나더라도 정상적으로 작동을 유지할 수 있습니다. 충분한 공기 흐름을 확보합니다. 이러한 접근 방식은 시스템 가용성과 운영 신뢰성을 크게 향상시킵니다.

팬 이중화의 기본 개념

팬 이중화는 여러 개의 팬이 함께 작동하여 정상 작동에 필요한 최소 공기 흐름량 이상의 용량을 제공하는 냉각 아키텍처를 의미합니다. 팬 하나가 고장 나더라도 나머지 팬들이 계속 작동하여 손실을 보완합니다.

핵심적인 이중화 전략에는 두 가지가 있습니다.

정상 작동 조건에서 모든 팬이 동시에 작동하는 능동형 이중화 시스템입니다.

고장이 감지된 후에만 백업 팬이 작동하는 대기 전력 이중화 시스템

능동형 이중화는 공기 흐름 분배를 원활하게 하고 고장 대응 속도를 높이기 때문에 전자 장비에서 더 흔하게 사용됩니다.

일반적인 이중화 팬 구성

임무 수행에 필수적인 냉각 시스템에는 여러 가지 이중화 구성이 널리 사용됩니다.

N+1 구성이 가장 일반적인 방식입니다. 이 시스템은 냉각 수요를 충족하기 위해 N개의 팬이 필요하며, 추가 팬 하나는 백업 용량을 제공합니다. 따라서 팬 중 하나가 고장 나더라도 전체 공기 흐름은 허용 가능한 범위 내에 유지됩니다.

N+2 구성은 위험 허용 범위가 높은 고가용성 시스템에 사용됩니다. 이 구성은 열 제한을 초과하지 않고 여러 팬에 장애가 발생하더라도 문제없이 작동합니다.

병렬 팬 배열은 일반적으로 낮거나 중간 정도의 정압에서 높은 풍량이 필요할 때 사용됩니다. 직렬 팬 구성은 시스템 저항을 극복하기 위해 더 높은 정압이 필요할 때 적용됩니다.

이중화 시스템에서의 공기 흐름 및 압력 일치

팬 이중화 시스템에서는 공기 흐름과 압력 일치가 매우 중요합니다. 병렬로 작동하는 팬들은 공기 흐름 불균형을 방지하기 위해 유사한 성능 곡선을 가져야 합니다. 고장난 팬이 적절하게 격리되지 않으면 공기 흐름을 방해하여 나머지 팬들의 효율을 떨어뜨릴 수 있습니다.

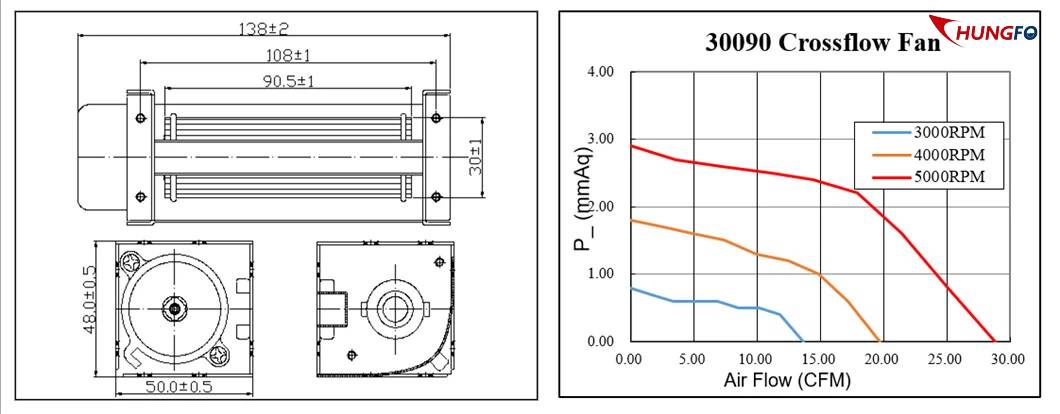

시스템 설계자는 최악의 고장 시나리오에서도 냉각 시스템이 최소 공기 흐름 요구 사항을 충족하는지 확인해야 합니다. 이를 위해서는 작동 지점을 높이고 속도 제어가 가능한 경우 팬 속도를 높였을 때의 팬 성능 곡선을 분석해야 합니다.

이중화 팬 설계에서의 제어 및 모니터링

이중화 팬 시스템은 모니터링 및 제어 메커니즘에 크게 의존합니다. 팬 고장을 감지하기 위해 일반적으로 타코미터 피드백, 전류 감지 및 온도 모니터링이 사용됩니다.

오류가 감지되면 시스템은 공기 흐름 손실을 보상하기 위해 나머지 팬의 속도를 높일 수 있습니다. 일부 설계에서는 시스템이 안전하게 작동하는 동안 유지보수 담당자에게 알리기 위해 경보가 울립니다.

지능적인 DC 팬 제어 기능은 중복성 효율성을 향상시키고 정상 작동 중 불필요한 팬 마모를 줄입니다.

기계적 및 구조적 고려 사항

기계 설계는 이중화 팬 성능에 중요한 역할을 합니다. 팬 배치 위치는 공기 흐름 분포와 고장 허용 오차에 영향을 미칩니다. 공기 흐름 경로 설계가 잘못되면 전체 공기 흐름이 충분해 보이더라도 국부적인 과열이 발생할 수 있습니다.

핫스왑 팬 모듈은 핵심 설비에 널리 사용됩니다. 이 모듈을 사용하면 시스템을 중단하지 않고도 고장난 팬을 교체할 수 있습니다. 기계식 가이드와 전기 커넥터는 안정적인 삽입 및 제거를 보장하도록 설계되어야 합니다.

중국 충포와 같은 제조업체 축류 냉각 팬 연속 작동에 적합한 일관된 성능과 긴 수명을 갖춘 팬을 제공하여 이중화 애플리케이션을 지원합니다.

신뢰성 및 수명주기 영향

이중 팬 설계는 시스템 신뢰성을 향상시키지만 부품 수도 증가시킵니다. 팬이 많아질수록 고장 발생 가능성이 높아지므로 품질 관리와 수명 주기 예측이 필수적입니다.

이중화 시스템을 사용하면 각 팬이 낮은 부하 수준에서 작동할 수 있으므로 개별 팬의 수명을 크게 연장할 수 있습니다. 예측 유지보수 전략과 결합하면 이중화 시스템은 예상치 못한 가동 중단 시간을 줄이고 총 소유 비용을 절감합니다.

이중화 팬 시스템의 일반적인 적용 사례

이중화 냉각 아키텍처는 널리 사용됩니다.

데이터센터 서버 및 스토리지 시스템

의료 영상 및 생명 유지 장비

통신 기지국

산업 자동화 및 제어 캐비닛

전력 변환 및 에너지 저장 시스템

이러한 모든 응용 분야에서 열 고장은 심각한 운영 또는 안전상의 결과를 초래할 수 있으므로 이중화는 표준 설계 관행입니다.

결론

이중화 팬 설계는 중요 장비의 열 관리에서 핵심적인 요소입니다. 단일 장애 지점을 제거하고 고장 상황에서도 공기 흐름을 유지함으로써, 이중화 냉각 아키텍처는 시스템의 지속적이고 안정적인 작동을 보장합니다.

효과적인 이중화 팬 설계에는 세심한 공기 흐름 계산, 적절한 팬 매칭, 지능형 제어 및 견고한 기계적 통합이 필요합니다. 이러한 요소들을 올바르게 구현하면 냉각 시스템은 취약점에서 신뢰성 자산으로 탈바꿈합니다.
