1.빠른 답변

장비 설계에 12025 냉각 팬을 통합하기 전에 엔지니어는 팬의 물리적 크기 이상을 확인해야 합니다. 가장 중요한 사양으로는 프레임 치수, 정격 전압, 작동 전압 범위, 정격 전류, 입력 전력, 회전 속도, 최대 풍량, 정압, 소음 수준, 베어링 유형, 기대 수명, 작동 온도, 습도, 보호 기능, 제어 인터페이스, 배선 구성, 재질 및 적용 가능한 인증 등이 있습니다.

12025 팬은 일반적으로 공칭 프레임 크기가 120 mm × 120 mm이고 두께가 25 mm인 팬을 의미합니다. 이 크기는 n 풍량 용량, 설치 면적, 전력 소비 및 패키징 공간 간의 유용한 균형을 제공하기 때문에 널리 사용됩니다. 그러나 동일한 120 × 120 × 25 mm 치수를 가진 두 팬이라도 성능 특성은 크게 다를 수 있습니다.

예를 들어, 공개된 12025 제품 사양을 보면 12 V 모델의 경우 모터, 블레이드 설계, 베어링 시스템 및 작동 지점에 따라 약 56 CFM의 비교적 저속 버전부터 90 또는 100 CFM을 초과하는 고속 버전까지 다양할 수 있습니다. 24 V 모델 간에도 유사한 차이가 존재합니다.

따라서 올바른 선정 과정은 단순히 크기로 12025 팬을 검색하는 것이 아니라 장비의 냉각 요구 사항에서 시작해야 합니다.

대부분의 애플리케이션에서 엔지니어는 먼저 다음 다섯 가지 질문에 답해야 합니다.

1.12025 팬이 사용 가능한 설치 공간에 물리적으로 맞습니까?

2.정격 전압이 장비 전원 아키텍처와 일치합니까?

3.실제 시스템 저항에서 충분한 풍량을 제공할 수 있습니까?

4.소음, 온도, 진동 및 수명 특성이 애플리케이션을 만족시킬 수 있습니까?

5.전기 인터페이스와 제어 기능이 장비 컨트롤러와 일치합니까?

조달 전에 이 다섯 가지 질문에 답하면 많은 일반적인 통합 문제를 방지할 수 있습니다.

2.핵심 요약

확인해야 할 첫 번째 사양은 실제 물리적 치수입니다. 일반적인 12025 냉각 팬은 약 120 mm × 120 mm × 25 mm이지만, 장착 구멍 치수, 케이블 배출 위치, 커넥터 크기 및 주변 여유 공간도 확인해야 합니다.

두 번째로 중요한 사양은 전압입니다. 12v dc 팬과 24 V 버전은 물리적 치수는 같을 수 있지만 완전히 다른 전기적 조건을 요구할 수 있습니다. 공개된 제품들을 보면 12025 팬은 12 V 및 24 V 버전으로 모두 제공되며, 전류 및 전력 요구 사항이 다릅니다.

세 번째 고려 사항은 풍량입니다. 최대 풍량은 일반적으로 비교적 개방된 조건에서 측정됩니다. 팬이 실제 기기 내부에 설치된 후 사용할 수 있는 풍량으로 자동으로 간주해서는 안 됩니다.

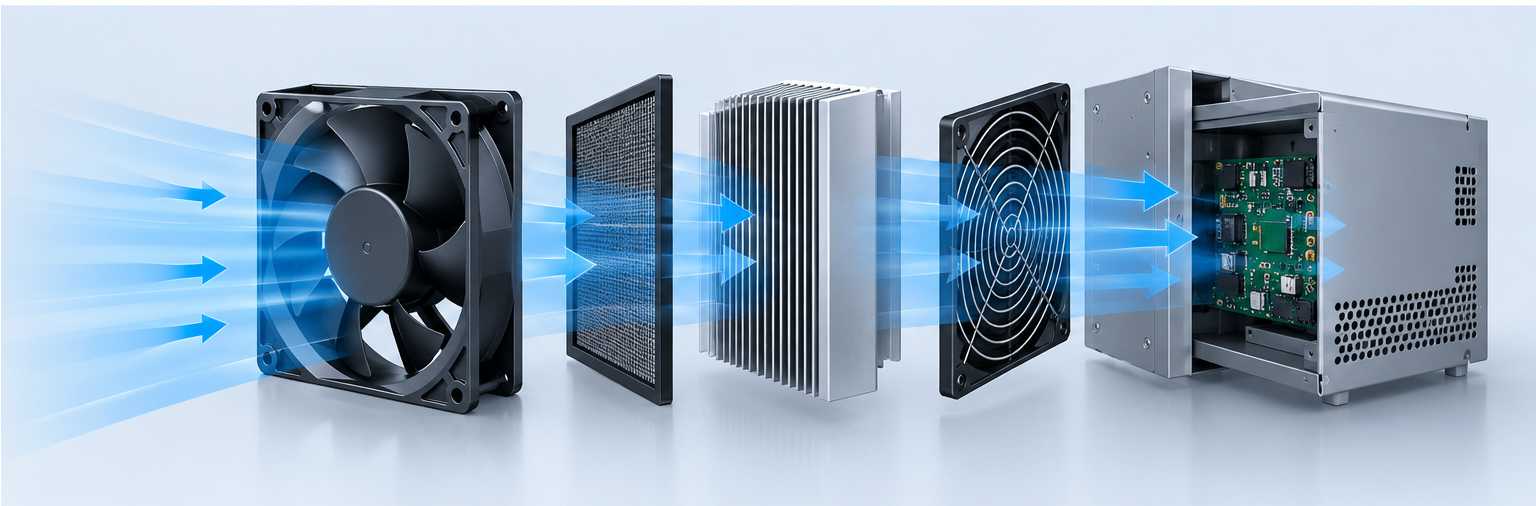

네 번째 고려 사항은 정압입니다. 필터, 열교환기, 그릴, 덕트, 인클로저 또는 밀집된 전자 어셈블리 뒤에 설치된 팬은 개방형 냉각 애플리케이션보다 더 강력한 압력 성능이 필요할 수 있습니다.

다섯 번째 고려 사항은 음향 성능입니다. 속도가 높을수록 풍량과 압력이 증가할 수 있지만 소음도 증가할 수 있습니다. 일부 공개된 12025 모델은 더 조용한 작동을 위한 저속 버전과 더 높은 냉각 성능을 위한 고속 버전을 제공합니다.

여섯 번째 고려 사항은 신뢰성입니다. 베어링 유형, 모터 설계, 작동 온도, 습도, 먼지, 진동 및 연속 작동 시간은 모두 수명에 영향을 미칩니다.

마지막으로, 팬은 독립적인 구성 요소가 아닌 전체 열 시스템의 일부로 평가되어야 합니다.

3.12025의 실제 의미 이해

12025라는 이름은 주로 치수 지정을 의미합니다.

기존 축류 팬 명명 시스템에서 120은 일반적으로 약 120 mm의 공칭 프레임 너비와 길이를 나타내며, 25는 약 25 mm의 프레임 두께를 나타냅니다.

따라서 표준 12025 냉각 팬은 일반적으로 120 mm × 120 mm × 25 mm 폼 팩터를 중심으로 설계됩니다.

이 치수 형식은 엔지니어가 팬이 특정 장비 인클로저에 맞는지 빠르게 식별할 수 있기 때문에 유용합니다. 그러나 모델 번호 자체만으로는 풍량, 압력, 속도, 전류, 소음, 베어링 유형 또는 수명을 알 수 없습니다.

이러한 구분은 조달 시 매우 중요합니다.

예를 들어, 한 12025 팬은 1,500 RPM으로 작동할 수 있는 반면, 다른 팬은 3,000 RPM 이상으로 작동할 수 있습니다. 하나는 저소음에 최적화될 수 있고, 다른 하나는 정압을 우선시할 수 있습니다. 하나는 슬리브 베어링을 사용할 수 있고, 다른 하나는 듀얼 볼 베어링을 사용할 수 있습니다. 일부 모델에는 PWM 속도 제어, FG 속도 피드백, RD 알람 출력, 자동 재시작 또는 방수 보호 기능이 포함될 수도 있습니다.

결과적으로, “12025”는 최종 사양이 아닌 선정 과정의 시작점으로 간주되어야 합니다.

4.설치 치수를 먼저 확인하십시오

전기적 또는 공기 흐름 사양을 비교하기 전에 기계적 인터페이스를 확인하십시오.

가장 기본적인 요구 사항은 전체 팬 크기입니다. 표준 12025 구성은 약 120 mm × 120 mm의 장착 면적을 차지하며 공칭 두께는 25 mm입니다.

그러나 엔지니어는 다음 세부 사항도 확인해야 합니다:

장착 구멍 간격,장착 구멍 직경,나사 유형,프레임 두께,케이블 배출 위치,커넥터 위치,팬 방향,흡입구 주변 여유 공간,배출구 주변 여유 공간,주변 부품과의 잠재적 간섭.

팬이 기술적으로 올바른 12025 치수를 갖추고 있더라도 케이블이 방열판, PCB 커넥터, 구조용 브래킷 또는 움직이는 메커니즘 쪽으로 배출되면 부적합할 수 있습니다.

흡입구와 배출구의 여유 공간도 중요합니다. 흡입 측이벽, 필터 또는 좁은 개구부에 직접 배치되면 팬이 충분한 공기를 공급받지 못할 수 있습니다. 배출구가 그릴이나 열교환기에 의해 막히면 시스템 저항이 크게 증가할 수 있습니다.

이것이 바로 기계적 통합을 단순한 치수 도면이 아닌 실제 장비 구조를 사용하여 확인해야 하는 이유입니다.

5.정격 전압 및 작동 전압 확인

전압 호환성은 가장 기본적인 전기적 요구 사항 중 하나입니다.

12v dc 팬은 12 V DC 전원 시스템을 중심으로 설계되었으며, 24 V 버전은 24 V DC 시스템용으로 의도되었습니다. 기계적 치수가 동일하다고 해서 정격 전압을 상호 교환할 수 있는 것은 아닙니다.

공개된 12025 사양은 12 V 및 24 V 제품의 예를 모두 보여주며, 일부 12 V 모델의 경우 약 7.0 ~ 13.8 V, 일부 24 V 모델의 경우 약 14.0 ~ 27.6 V와 같은 작동 범위를 가집니다.

이는 엔지니어가 공칭 전압만 보아서는 안 된다는 것을 의미합니다. 실제 작동 전압 범위도 확인해야 합니다.

조절된 DC 전원으로 구동되는 장비의 경우, 이는 비교적 간단할 수 있습니다.

배터리 구동 장비, 산업 제어 시스템, 차량, 통신 장비 또는 전압 변동이 있는 시스템의 경우 작동 범위가 훨씬 더 중요해집니다.

팬이 지정된 범위를 벗어난 전압에서 작동할 것으로 예상되는 경우, 시동 실패, 불안정한 작동, 과도한 전류, 모터 수명 단축 또는 비정상적인 소음 등 여러 문제가 발생할 수 있습니다.

6.정격 전류 및 입력 전력 비교

정격 전류는 지정된 작동 조건에서 팬이 일반적으로 소비하는 전류량을 결정합니다.

입력 전력은 일반적으로 다음 관계를 사용하여 추정할 수 있습니다:

입력 전력 = 전압 × 전류

예를 들어, 0.25 A를 소비하는 12 V 팬의 공칭 전기 입력은 약 3 W입니다.

0.20 A를 소비하는 24 V 팬의 공칭 전기 입력은 약 4.8 W입니다.

공개된 12025 제품 표는 물리적 크기가 동일하더라도 속도 버전에 따라 전류와 전력이 얼마나 크게 변할 수 있는지 보여줍니다.

이는 여러 팬을 통합할 때 중요합니다.

장비 캐비닛에 6개의 팬이 사용된다고 가정해 보십시오. 팬당 1W의 차이만으로도 약 6W의 추가 전력 소비와 열 발생이 초래될 수 있습니다.

따라서 엔지니어는 팬 자체의 전력 소비량과 장비 전원 공급 장치의 용량을 모두 고려해야 합니다.

컨트롤러, 커넥터, 배선, 퓨즈, PCB 회로 및 스위칭 부품도 적절한 정격 사양을 갖추어야 합니다.

7.RPM을 신중하게 평가하십시오

RPM은 임펠러가 회전하는 속도를 나타냅니다.

RPM이 높을수록 풍량과 압력이 증가할 수 있지만, 속도만으로 냉각 성능이 결정되지는 않습니다.

블레이드 형상, 모터 효율, 프레임 설계, 흡입구 조건 및 시스템 저항이 모두 실제 성능에 영향을 미칩니다.

예를 들어, 시중의 12025 제품은 약 1,500 RPM, 1,800 RPM, 2,000 RPM, 2,200 RPM, 2,500 RPM, 2,800 RPM, 3,000 RPM 및 3,000 RPM 이상으로 작동하는 버전이 있습니다.

이처럼 넓은 범위는 단순히 크기만으로 팬을 선택할 경우 좋지 않은 결과를 초래할 수 있는 이유를 설명해 줍니다.

전자 인클로저에 정숙한 작동이 필요한 경우, 저속 모델이 더 적합할 수 있습니다.

장비에 고밀도 열교환기나 강한 공기 흐름 저항이 포함된 경우, 고압 모델이 필요할 수 있습니다.

따라서 목표 RPM은 풍량, 압력, 소음 및 열 요구 사항과 함께 결정되어야 합니다.

8.최대 풍량을 확인하십시오

풍량은 냉각 팬을 선택할 때 가장 자주 검색되는 사양 중 하나입니다.

CFM 또는 분당 세제곱미터(cubic meters per minute)로 표시될 수 있습니다.

CFM은 국제 팬 사양에서 일반적으로 사용됩니다. 그러나 최대 풍량 값은 신중하게 해석해야 합니다.

최대 풍량은 일반적으로 시스템 저항이 비교적 낮은 상태를 나타냅니다. 팬이 장비 내부에 설치되면 필터, 그릴, 덕트, 방열판 및 기타 부품이 저항을 생성합니다.

따라서 실제 작동 풍량은 광고된 최대 풍량보다 낮을 수 있습니다.

예를 들어, 출시된 12025 모델은 전압, 속도 및 설계에 따라 대략 50 CFM에서 100 CFM 이상의 풍량을 제공할 수 있습니다.

따라서 엔지니어는 다음과 같이 질문해야 합니다:

실제 시스템 압력에서 필요한 풍량은 얼마입니까?

이 질문은 단순히 다음과 같이 묻는 것보다 더 유용합니다:

최대 CFM은 얼마입니까?

9.정압을 확인하십시오

정압은 팬이 저항을 뚫고 공기를 밀어내야 할 때 특히 중요합니다.

일반적인 저항 원인은 다음과 같습니다:

공기 필터,먼지 스크린,열교환기,라디에이터,전자 부품,좁은 통풍구,보호 그릴,긴 덕트,밀집된 장비 배치.

애플리케이션에 상당한 저항이 있는 경우, 최대 풍량은 높지만 압력이 충분하지 않은 팬은 예상보다 성능이 떨어질 수 있습니다.

예를 들어, 출시된 12025 모델은 설계와 속도에 따라 약 1에서 10 mmH2O 이상의 정압 값을 보여줍니다.

이것이 왜 풍량과 정압을 항상 함께 평가해야 하는지를 보여줍니다.

10.단일 수치만 보지 말고 팬 곡선을 사용하십시오

팬 선택을 위한 가장 유용한 엔지니어링 문서는 흔히 압력-유량 곡선이라고도 불리는 P-Q 곡선입니다.

이 곡선은 풍량과 정압 사이의 관계를 보여줍니다.

시스템 저항이 낮을 때 팬은 더 많은 공기를 이동시킬 수 있습니다.

시스템 저항이 증가하면 실제 풍량은 감소합니다.

올바른 작동 지점은 팬 곡선과 시스템 저항 곡선이 교차하는 지점에 의해 결정됩니다.

이 개념은 밀폐형 산업 장비에 특히 중요합니다.

80 CFM으로 광고되는 팬이 설치 후에도 반드시 80 CFM을 전달하는 것은 아닙니다.

올바른 질문은 장비에 의해 생성된 압력에서 필요한 풍량을 전달할 수 있는지 여부입니다.

따라서 12025 팬을 평가할 때는 가능하면 제조업체의 P-Q 곡선을 요청하십시오.

11.소음 수준 확인

소음은 또 다른 주요 고려 사항입니다.

출시된 12025 모델들은 일부 저속 구성의 경우 20 dB(A) 후반대에서 고속 모델의 경우 40 dB(A) 이상에 이르는 소음 수준을 보여줍니다.

따라서 더 높은 풍량을 목표로 하면 음향적 절충이 발생할 수 있습니다.

사무용 장비, 의료 기기, 실험실 장비, 가정용 가전제품 및 기타 소음에 민감한 제품의 경우, 프로토타입 조립 후가 아닌 초기 팬 선택 단계에서 소음을 고려해야 합니다.

다음 요소들이 체감 소음에 영향을 줄 수 있습니다:

팬 RPM,날개 형상,모터 정류,베어링 상태,공기 난류,그릴 설계,장착 진동,인클로저 공진

설계가 잘못된 공기 통로는 팬 자체의 소음 등급이 비교적 낮더라도 상당한 난류 소음을 유발할 수 있습니다.

12.올바른 베어링 유형 선택

베어링 선택은 신뢰성, 소음, 설치 방향, 온도 허용 오차 및 서비스 수명에 영향을 미칩니다.

일반적인 베어링 옵션으로는 슬리브 베어링, 유압 베어링, 볼 베어링이 있습니다.

일부 출시된 12025 팬은 슬리브 또는 유압 베어링을 제공하는 반면, 다른 팬들은 두 개의 볼 베어링을 사용합니다.

슬리브 베어링 팬은 비용에 민감한 애플리케이션과 특정 환경 조건에 적합할 수 있습니다.

볼 베어링 팬은 연속 작동, 더 높은 온도, 설치 방향 또는 더 긴 서비스 수명이 중요할 때 자주 고려됩니다.

그러나 엔지니어는 특정 베어링 유형이 모든 애플리케이션에 자동으로 적합하다고 가정해서는 안 됩니다.

실제 온도, 작동 시간, 장착 방향, 진동, 먼지, 습도 및 필요한 수명을 함께 평가해야 합니다.

13.작동 온도 및 습도 확인

장비의 환경 조건은 공장 내부 온도와 매우 다를 수 있습니다.

서버 인클로저, 산업용 캐비닛, 냉각 시스템, 충전 시스템 또는 실외 장치에 사용되는 팬은 고온 환경에 노출될 수 있습니다.

공개된 12025 사양에 따르면 일부 슬리브 베어링 모델은 약 영하 10°C에서 영상 70°C, 일부 볼 베어링 모델은 영하 20°C에서 영상 80°C의 작동 범위를 보입니다.

이 값들은 보편적인 요구 사항이 아니라 예시일 뿐입니다.

엔지니어는 선택한 모델의 정확한 환경 사양을 요청해야 합니다.

습도 또한 고려해야 합니다.

높은 습도, 결로, 먼지, 염수 분무 및 부식성 가스가 있는 환경에서는 특수 소재나 보호 처리가 필요할 수 있습니다.

14.IP 보호 등급 고려

물, 먼지, 결로 또는 실외 환경에 노출되는 장비의 경우 IP 보호 등급이 매우 중요할 수 있습니다.

일부 12025 제품군은 IP54, IP55, IP56, IP66, IP67 또는 IP68과 같은 옵션을 제공합니다.

그러나 IP 등급을 모든 12025 팬의 보편적인 기능으로 간주해서는 안 됩니다.

엔지니어는 선택한 모델의 정확한 IP 등급을 확인해야 합니다.

IP 등급 팬은 적절한 케이블 밀봉, 커넥터 보호, 장착 개스킷 설계 및 인클로저 통합이 필요할 수도 있습니다.

시스템의 최종 보호 수준은 팬 단독이 아닌 전체 조립품에 따라 달라집니다.

15.제어 및 피드백 기능 확인

최신 장비는 2개 이상의 전원 선을 필요로 할 수 있습니다.

기본적인 DC 팬은 양극 및 음극 전원 연결을 사용할 수 있습니다.

더 발전된 구성에는 다음이 포함될 수 있습니다:

FG 속도 피드백,RD 알람 출력,PWM 속도 제어,온도 관련 제어,자동 재시작,로터 잠김 보호,극성 보호.

이러한 기능은 장비 컨트롤러가 팬 작동을 모니터링하고 조절하는 데 도움을 줄 수 있습니다.

예를 들어, PWM을 사용하면 컨트롤러가 열 부하에 따라 팬 속도를 조정할 수 있습니다.

FG 피드백은 회전 속도 정보를 제공할 수 있습니다.

RD는 결함 상태를 나타낼 수 있습니다.

장비에 이러한 기능이 필요한 경우, 샘플을 구매하기 전에 사양을 명시해야 합니다.

16.커넥터 및 와이어 구성 확인

전압과 전류가 올바르더라도 전기적 통합이 실패할 수 있습니다.

커넥터가 일치하지 않을 수 있습니다.

와이어 길이가 충분하지 않을 수 있습니다.

극성이 다를 수 있습니다.

핀 정의가 다를 수 있습니다.

와이어 게이지가 설치 환경에 적합하지 않을 수 있습니다.

일부 12025 팬은 2개의 와이어를 사용하지만, 다른 구성에서는 센싱 또는 PWM 기능을 위해 3개 또는 4개의 와이어를 사용할 수 있습니다.

따라서 엔지니어는 다음 사항을 확인해야 합니다:

와이어 수,와이어 색상,커넥터 모델,핀 정의,와이어 길이,와이어 게이지,극성,신호 유형,커넥터 잠금 방식.

이러한 세부 사항은 엔지니어링 사양서에 명확하게 기재되어야 합니다.

17.모터 보호 기능 확인

신뢰할 수 있는 팬은 비정상적인 작동 조건에 대해 평가되어야 합니다.

유용한 보호 기능으로는 로터 잠김 보호, 자동 재시작, 극성 보호, 열 보호 등이 있습니다.

팬이 막히면 정상 작동과는 상당히 다른 작동 조건이 발생할 수 있습니다.

이물질, 먼지 축적, 기계적 간섭 또는 설치 문제로 인해 임펠러가 회전하지 못하면 모터가 다르게 작동할 수 있습니다.

장기간 무인 작동이 예상되는 장비의 경우, 팬 선정 기준에 보호 기능을 포함해야 합니다.

18.재질 평가

프레임과 임펠러 재질은 기계적 강도, 내열성, 난연성, 내화학성 및 장기 안정성에 영향을 미칩니다.

많은 12025 제품은 PBT와 같은 엔지니어링 플라스틱을 사용합니다.

공개된 한 12025 사양서에는 프레임과 임펠러 모두에 UL94V-0 난연성 재질인 PBT가 기재되어 있습니다.

재질 선정은 용도에 맞아야 합니다.

산업용 장비는 더 높은 내열성이 필요할 수 있습니다.

전기 장비는 난연성 재질이 필요할 수 있습니다.

옥외용 장비는 더 나은 내환경성이 필요할 수 있습니다.

의료용 또는 실험실 장비는 추가적인 재질 및 세척 요건이 있을 수 있습니다.

19.신뢰성 및 기대 수명 검증

팬 수명은 작동 조건을 고려해야 합니다.

제조업체는 지정된 온도 및 작동 조건 하에서의 수명 추정치를 제공할 수 있습니다.

예를 들어, China Chungfo Fan의 120 × 120 × 25 mm DC 축류 팬 사양서에는 슬리브 또는 이중 볼 베어링 옵션이 나열되어 있으며, 관련 구성에 대해 25°C에서 최대 50,000시간의 작동 수명을 명시하고 있습니다.

이 수치를 모든 팬이 정확히 50,000시간 동안 작동한다는 보증으로 해석해서는 안 됩니다.

실제 수명은 다음 요인에 의해 영향을 받을 수 있습니다:

주변 온도,베어링 유형,RPM,작동 시간,진동,습도,먼지,전기적 스트레스,설치 방향,유지보수 조건.

올바른 접근 방식은 실제 적용 환경에서 예상 수명을 평가하는 것입니다.

20.인증 요구 사항 확인

산업 분야마다 인증 요구 사항이 다를 수 있습니다.

목표 시장 및 장비 범주에 따라 엔지니어는 전기 안전, 재료, 전자기 적합성, 환경 규제 또는 내화성과 관련된 인증이나 규정 준수 요구 사항을 고려해야 할 수 있습니다.

공개된 12025 팬 사양에는 CE, RoHS, UL 또는 기타 규정 준수 정보가 나열되어 있을 수 있습니다.

그러나 인증은 항상 정확한 모델을 기준으로 확인해야 합니다.

제조업체가 특정 제품군에 대한 인증을 받았더라도 모든 맞춤형 구성에 대해 반드시 인증을 받은 것은 아닐 수 있습니다.

OEM 프로젝트의 경우, 고객은 양산 전에 관련 인증서, 시험 성적서 또는 부품 승인 정보를 요청해야 합니다.

21.12 V 및 24 V 버전은 단순히 상호 교환할 수 없음

흔한 실수는 12025 팬을 크기에 따라 먼저 선택하고 전압은 나중에 고려해도 된다고 가정하는 것입니다.

이러한 접근 방식은 전기적 문제를 일으킬 수 있습니다.

12 V 팬은 24 V 팬과는 다른 전기적 작동 범위를 위해 설계되었습니다.

모터 권선, 드라이버 회로, 전류 및 전력 특성이 모두 다를 수 있습니다.

예를 들어, 공개된 12025 사양을 보면 풍량과 속도 범위가 비슷하더라도 12 V 및 24 V 버전의 정격 전류가 서로 다릅니다.

따라서 장비 설계자는 전원 아키텍처를 먼저 정의해야 합니다.

시스템이 24 V 산업용 제어 전원을 사용하는 경우, 24 V 작동을 위해 특별히 설계된 12025 팬이 통합을 단순화할 수 있습니다.

시스템이 12 V 전자 플랫폼을 사용하는 경우, 12 V 버전이 더 적합할 수 있습니다.

22.다양한 애플리케이션을 위한 12025 팬 선택 방법

애플리케이션마다 우선순위가 다릅니다.

전자 인클로저의 경우, 일반적으로 풍량과 압력이 중요합니다.

가정용 기기의 경우, 소음과 신뢰성에 더 많은 주의를 기울일 수 있습니다.

산업용 캐비닛의 경우, 전압 호환성, 수명, 보호 및 유지보수가 주요 관심사가 될 수 있습니다.

실외 장비의 경우, 환경 보호가 중요할 수 있습니다.

배터리 구동 장비의 경우, 효율성과 전력 소비가 특히 중요합니다.

의료 또는 실험실 장비의 경우, 소음, 신뢰성, 재료 및 추적성이 중요할 수 있습니다.

따라서 모든 애플리케이션에 적합한 단 하나의 “최고의” 12025 사양은 없습니다.

올바른 사양은 시스템의 실제 작동 요구 사항과 일치하는 사양입니다.

23.12025 팬 선택을 위한 비교표

사양 | 확인 사항 | 중요성

크기 | 120 × 120 × 25 mm | 기계적 호환성 결정

정격 전압 | 12 V, 24 V 또는 기타 | 전기적 불일치 방지

작동 전압 | 최소 및 최대 전압 | 안정적인 작동 확인

전류 | 정격 및 시동 전류 | 전원 공급 장치 요구 사항 결정

전력 | 입력 와트 | 에너지 소비 및 열 부하에 영향

RPM | 정격 속도 | 풍량, 압력 및 소음에 영향

풍량 | CFM 또는 m³/min | 냉각 성능 표시

정압 | mmH2O 또는 Pa | 저항에 대한 성능 결정

P-Q 곡선 | 풍량-압력 관계 | 실제 작동 지점 식별에 도움

소음 | dB(A) | 음향 성능에 중요

베어링 | 슬리브, 유압, 볼 | 수명 및 환경 적합성에 영향

온도 | 작동 온도 범위 | 환경 호환성 확인

습도 | 허용 습도 범위 | 결로 및 신뢰성에 중요

IP 등급 | 모델에 따라 IP54에서 IP68 | 먼지 및 물로부터 보호

제어 | PWM, FG, RD | 모니터링 및 속도 제어 가능

보호 | 로터 잠김, 재시작, 극성 보호 | 시스템 신뢰성 향상

재질 | 프레임 및 임펠러 재질 | 내구성 및 안전성에 영향

인증 | 해당 시장 요구 사항 | 규정 준수 지원

커넥터 | 핀 배열 및 커넥터 유형 | 전기적 통합 간소화

사용 수명 | 지정된 조건에서의 정격 수명 | 유지보수 계획 지원

24.China Chungfo Fan의 실용적인 통합 사례

완전한 사양이 왜 중요한지 보여주는 실용적인 예입니다.

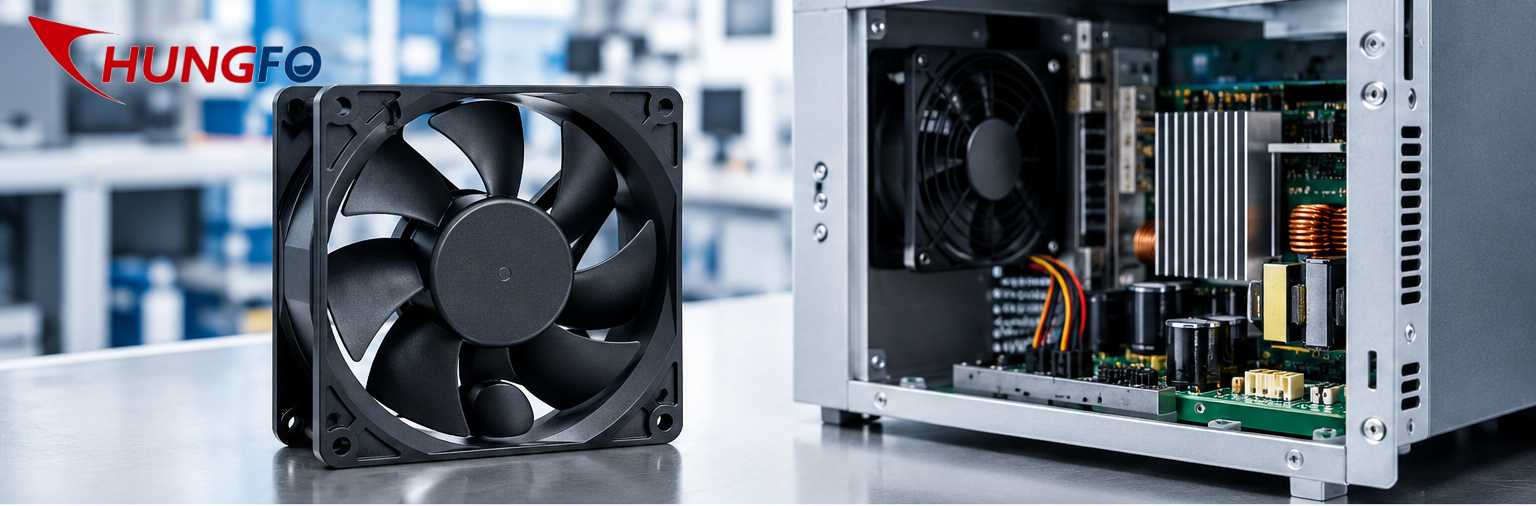

China Chungfo Fan은 120 × 120 × 25 mm DC 브러시리스 축류 팬 냉각 애플리케이션용으로 설계된 구성을 제공합니다. 공개된 제품 정보에는 DC 5 V, 12 V 및 24 V 작동 옵션, 해당 구성에 대해 약 0.10 ~ 0.35 A 범위의 전류 값, 약 1,600 ~ 2,000 RPM의 속도, 약 56.56 ~ 73.95 CFM의 풍량, 약 25 ~ 33 dBA의 소음, 약 1.50 ~ 2.50 mmAq의 정압이 나열되어 있습니다. 또한 제품 정보에는 PBT 재질, 슬리브 또는 더블 볼 베어링 옵션, 자동 재시작 또는 극성 보호 기능, 그리고 관련 구성에 대해 25°C에서 최대 50,000시간의 명시된 수명이 나열되어 있습니다.

이 예는 중요한 공학적 원리를 보여줍니다.

물리적 크기만으로는 팬을 정의할 수 없습니다.

완전한 사양만이 사용 가능한 팬을 정의합니다.

장비 설계자가 소형 전자 캐비닛을 위해 120 × 120 × 25 mm 팬이 필요하다고 가정해 봅시다.

설계자는 먼저 열 부하를 계산해야 합니다.

다음으로 필요한 풍량을 추정해야 합니다.

그런 다음 필터, 그릴, 방열판 및 내부 공기 흐름 채널로 인한 저항을 고려해야 합니다.

그 후 필요한 정압을 추정할 수 있습니다.

이러한 단계를 거친 후에야 설계자는 사용 가능한 팬 곡선을 비교해야 합니다.

공기역학적 요구 사항이 확인되면 설계자는 전압, 전류, 소음, 온도, 베어링, 수명, 커넥터 및 제어 기능을 검증해야 합니다.

이 순서는 기계적으로는 맞지만 열적으로는 실패하는 팬을 선택할 위험을 크게 줄여줍니다.

25.12025 냉각 팬 통합 시 흔히 하는 실수

첫 번째 실수는 치수에 따라서만 선택하는 것입니다.

두 번째 실수는 정압을 확인하지 않고 최대 CFM에 따라 선택하는 것입니다.

세 번째 실수는 정격 전압과 실제 작동 전압의 차이를 무시하는 것입니다.

네 번째 실수는 기동 전류를 무시하는 것입니다.

다섯 번째 실수는 소음을 고려하지 않고 고속 팬을 선택하는 것입니다.

여섯 번째 실수는 연속 작동 장비에서 베어링 유형을 무시하는 것입니다.

일곱 번째 실수는 정확한 모델을 확인하지 않고 IP 등급을 가정하는 것입니다.

여덟 번째 실수는 커넥터 및 와이어 정의를 확인하지 않는 것입니다.

아홉 번째 실수는 한 모델의 인증이 다른 맞춤형 모델에도 자동으로 적용된다고 가정하는 것입니다.

열 번째 실수는 최종 인클로저 외부에서 팬을 테스트하고 그 결과가 실제 시스템을 대표한다고 가정하는 것입니다.

26.양산 전 팬을 테스트하는 방법

프로토타입 테스트는 최종 제품과 유사한 조건에서 수행되어야 합니다.

첫째, 물리적 설치를 확인하십시오.

둘째, 작동 전압과 전류를 측정하십시오.

셋째, 기동 동작을 확인하십시오.

넷째, 풍량을 측정하거나 열 성능을 평가하십시오.

다섯째, 최종 장착 위치에서 소음을 평가하십시오.

여섯째, 진동을 확인하십시오.

일곱째, 예상되는 최소 및 최대 전압에서 장비를 테스트하십시오.

여덟째, 필요한 경우 고온 작동을 평가하십시오.

아홉째, 적절한 경우 공기 흐름 차단과 같은 비정상적인 조건을 테스트하십시오.

열 번째, 장기 작동 장비에 대한 신뢰성 테스트를 수행하십시오.

테스트는 팬 단독이 아닌 전체 시스템에 초점을 맞춰야 합니다.

27.조달을 위한 12025 팬 사양서 작성 방법

명확한 조달 사양서에는 다음 정보가 포함될 수 있습니다.

팬 크기: 120 × 120 × 25 mm

팬 유형: DC 브러시리스 축류 팬

정격 전압: 12 V 또는 24 V

작동 전압 범위: 제조업체 정의

정격 전류: 지정된 값

입력 전력: 지정된 값

속도: 요구되는 RPM 범위

풍량: 요구되는 CFM

정압: 요구되는 mmH2O 또는 Pa

소음: 최대 허용 dB(A)

베어링: 요구되는 베어링 유형

작동 온도: 요구되는 범위

습도: 요구되는 범위

보호: 요구되는 IP 등급

제어: PWM, FG, RD 또는 기본 2선식

커넥터: 지정된 모델

와이어 길이: 지정된 길이

재질: 지정된 요구 사항

인증: 필수 시장 인증

기대 수명: 필수 작동 시간

이러한 유형의 문서는 장비 설계자, 구매 팀, 팬 제조업체 및 품질 부서 간의 의사소통을 훨씬 더 원활하게 만들어 줍니다.

28.커스터마이징이 중요한 이유

표준 12025 팬은 기본적인 기계적 요구 사항을 충족할 수는 있지만, 전체적인 애플리케이션 요구 사항을 충족하지 못할 수도 있습니다.

OEM 프로젝트에서 제조업체는 전압, 속도, 풍량, 압력, 소음, 와이어 길이, 커넥터, 베어링, 재질, 보호 기능 및 기타 사양을 커스터마이징할 수 있습니다.

이는 표준 제품의 풍량이 너무 많거나, 압력이 부족하거나, 소음이 과도하거나, 전기적 인터페이스가 적합하지 않을 때 유용할 수 있습니다.

예를 들어, 고객은 자동 열 제어를 위해 특정 커넥터와 PWM 기능이 있는 12025 팬을 요구할 수 있습니다.

다른 고객은 실외 장비를 위한 방수 버전을 요구할 수도 있습니다.

세 번째 고객은 가전제품을 위해 저소음을 우선시할 수도 있습니다.

따라서 엔지니어링 의사소통은 단순히 “12025 팬”을 요청하는 대신 실제 작동 요구 사항에 초점을 맞춰야 합니다.

29.권장 엔지니어링 선정 프로세스

실용적인 선정 프로세스는 다음 단계를 따를 수 있습니다.

1단계는 설치 공간을 정의하는 것입니다.

2단계는 제거해야 할 열을 계산하는 것입니다.

3단계는 필요한 풍량을 추정하는 것입니다.

4단계는 시스템 저항을 추정하는 것입니다.

5단계는 필요한 정압을 결정하는 것입니다.

6단계는 팬 곡선을 비교하는 것입니다.

7단계는 전압을 선택하는 것입니다.

8단계는 전류와 전력을 평가하는 것입니다.

9단계는 소음을 평가하는 것입니다.

10단계는 베어링과 환경 등급을 선택하는 것입니다.

11단계는 제어 및 피드백 기능을 확인하는 것입니다.

12단계는 커넥터와 배선을 검증하는 것입니다.

13단계는 인증을 검토하는 것입니다.

14단계는 프로토타입 테스트를 수행하는 것입니다.

15단계는 양산 전 신뢰성 검증을 수행하는 것입니다.

이 방법은 12025 명칭에만 근거하여 팬을 선택하는 것보다 더 신뢰할 수 있습니다.

30,FAQ

Q1: 쿨링 팬에서 12025는 무엇을 의미하나요?

12025는 일반적으로 약 120 mm × 120 mm × 25 mm의 공칭 팬 크기를 나타냅니다. 이는 물리적 폼 팩터를 설명하는 것이지, 완전한 전기적 또는 공기역학적 성능을 의미하는 것은 아닙니다.

Q2: 12 V 12025 팬이 24 V 버전보다 더 나은가요?

어떤 전압도 모든 애플리케이션에 보편적으로 적합하지는 않습니다. 올바른 선택은 장비의 전력 아키텍처에 따라 달라집니다. 정격 전압과 작동 전압 범위는 시스템 전원 공급 장치와 일치해야 합니다.

Q3: 12025 팬은 어느 정도의 풍량을 제공하나요?

모든 12025 팬에 대한 단일 풍량 값은 없습니다. 공개된 모델들은 속도, 모터, 블레이드 형상 및 설계에 따라 광범위한 범위를 보여줍니다. 일부 제품은 약 50에서 100 CFM 이상을 제공합니다.

Q4: 정압이 중요한 이유는 무엇입니까?

정압은 팬이 저항에 맞서 얼마나 효과적으로 공기 흐름을 유지할 수 있는지를 나타냅니다. 이는 팬이 필터, 그릴, 열교환기, 덕트 또는 밀집된 부품 뒤에서 작동할 때 특히 중요합니다.

Q5: 12025 볼 베어링 팬을 선택해야 합니까?

연속 작동, 온도, 장착 방향 및 서비스 수명이 중요한 경우 볼 베어링 설계를 고려할 수 있습니다. 최종 선택은 베어링 유형만 고려할 것이 아니라 실제 작동 조건을 기반으로 해야 합니다.

Q6: 12025 팬을 실외에서 사용할 수 있습니까?

선택한 모델이 적절한 환경 등급 및 IP 등급을 갖춘 경우 실외 장비에 사용할 수 있습니다. 일부 12025 제품군에는 방수 옵션이 제공되지만, 정확한 모델 사양을 확인해야 합니다.

Q7: RPM이 높을수록 항상 냉각 성능이 더 좋습니까?

아니요. RPM이 높으면 공기 흐름과 압력이 증가할 수 있지만 소음과 전력 소비도 증가할 수 있습니다. 최적의 작동 지점은 전체 열 시스템에 따라 달라집니다.

Q8: 팬 제조업체에 구매 전 무엇을 문의해야 합니까?

최소한 치수 도면, 정격 전압, 작동 전압 범위, 전류, 전력, RPM, 공기 흐름, 정압, P-Q 곡선, 소음, 베어링 유형, 온도 범위, 습도 범위, 보호 기능, 배선 구성, 커넥터 정보, 인증 및 예상 서비스 수명을 요청하십시오.

Q9: 동일한 12025 프레임을 다른 용도에 맞게 맞춤화할 수 있습니까?

네. 제조업체 및 프로젝트 요구 사항에 따라 전압, 속도, 공기 흐름, 압력, 소음, 베어링, 배선, 커넥터, 제어 기능, 재질 및 환경 보호에 대한 맞춤화가 가능할 수 있습니다.

Q10: 12025 팬을 통합할 때 가장 중요한 사양은 무엇입니까?

모든 프로젝트에 충분한 단일 사양은 없습니다. 가장 중요한 접근 방식은 공기 흐름과 정압을 실제 열 시스템에 맞춘 다음 전압, 소음, 신뢰성, 환경 조건, 제어 인터페이스 및 기계적 호환성을 확인하는 것입니다.

31.12025 냉각 팬 통합 전 최종 체크리스트

12025 팬을 생산용으로 승인하기 전에 엔지니어는 이 체크리스트를 사용할 수 있습니다.

120 × 120 × 25 mm 설치 치수를 확인하십시오.

장착 구멍 치수를 확인하십시오.

정격 전압을 확인하십시오.

작동 전압 범위를 확인하십시오.

정격 전류 및 시동 전류를 확인하십시오.

입력 전력을 확인하십시오.

RPM을 확인하십시오.

최대 공기 흐름을 확인하십시오.

정압을 확인하십시오.

P-Q 곡선을 검토하십시오.

소음 수준을 확인하십시오.

베어링 유형을 확인하십시오.

작동 온도를 확인하십시오.

습도를 확인하십시오.

필요한 경우 IP 보호 등급을 확인하십시오.

모터 보호 기능을 확인하십시오.

필요한 경우 PWM, FG 또는 RD 기능을 확인하십시오.

배선 길이 및 커넥터를 확인하십시오.

재질 및 난연 등급을 확인하십시오.

인증을 확인하십시오.

예상 서비스 수명을 확인하십시오.

실제 장비에서 팬을 테스트하십시오.

현실적인 시스템 저항 하에서 열 성능을 검증하십시오.

설치 후 음향 성능을 확인하십시오.

양산 전 신뢰성을 확인하십시오.

12025 냉각 팬은 단순한 표준 부품처럼 보일 수 있지만, 실제 성능은 전기 입력, 모터 설계, 블레이드 형상, 공기 흐름 저항, 환경 조건 및 시스템 아키텍처 간의 관계에 따라 달라집니다.

이러한 이유로 엔지니어는 단순히 치수가 맞다는 이유만으로 팬을 선택해서는 안 됩니다. 올바른 12025 솔루션은 전기적, 음향적, 기계적, 환경적, 신뢰성 및 규정 준수 요구 사항을 모두 충족하면서 필요한 열 성능을 만족시킬 수 있는 제품입니다.

OEM 및 산업용 애플리케이션의 경우, China Chungfo Fan과 같은 제조업체와 직접 협력하면 생산 사양을 확정하기 전에 다양한 전압, 속도, 공기 흐름, 압력, 베어링, 커넥터, 보호 및 제어 구성을 더 쉽게 평가할 수 있습니다.
