1.빠른 답변

기업들이 컴퓨팅, 스토리지, 인공지능, 통신, 비디오 처리, 산업 제어 및 기타 디지털 서비스를 사용자 및 연결된 장치와 더 가까운 곳으로 옮김에 따라 엣지 데이터 센터의 중요성이 점점 커지고 있습니다. 대규모 중앙 집중식 데이터 센터와 달리 엣지 시설은 냉각 용량, 바닥 면적, 전력 가용성, 유지보수 접근성 및 환경 조건을 제어하기 훨씬 더 어려운 좁은 공간에 배치되는 경우가 많습니다.

기존의 개별 냉각 팬에서 스마트 축류 팬 어레이(Axial Flow Fan array)로 업그레이드하면 엣지 데이터 센터의 공기 흐름 분배, 열 안정성, 에너지 효율성, 이중화, 원격 모니터링 및 유지보수 유연성을 개선하는 데 도움이 될 수 있습니다. 모든 팬을 독립된 구성 요소로 취급하는 대신, 스마트 팬 어레이는 여러 팬을 하나의 통합된 냉각 시스템으로 작동시킬 수 있습니다.

핵심 이점은 단순히 더 많은 공기 흐름을 생성하는 것이 아닙니다. 진정한 장점은 다양한 장비 구역의 실제 열 수요에 맞춰 공기 흐름을 조절할 수 있다는 점입니다.

현대 데이터 센터의 열 관리는 공기 흐름 최적화, 봉쇄, 가변 속도 제어 및 모니터링을 점점 더 강조하고 있습니다. ASHRAE는 가변 속도 강제 대류 냉각 및 지능형 팬 속도 제어가 작업 부하와 열 조건에 따라 공기 흐름을 조절할 수 있다고 언급합니다. 또한 효율적인 열 관리의 중요한 부분으로 세밀한 온도 모니터링과 공기 흐름 최적화를 권장합니다.

엣지 데이터 센터의 경우, 냉각 시스템이 종종 변화하는 작업 부하와 제한된 유지보수 기회가 있는 좁은 공간에서 작동해야 하기 때문에 이러한 접근 방식은 특히 가치가 있습니다.

따라서 적절하게 설계된 스마트 팬 어레이는 5가지 주요 이점을 제공할 수 있습니다.

첫째, 냉각 공기 흐름을 더 고르게 분배합니다.

둘째, 실시간 열 수요에 따라 냉각 출력을 조절합니다.

셋째, 이중화를 생성하여 팬 하나가 고장 나더라도 전체 냉각 시스템이 반드시 멈추지는 않게 합니다.

넷째, 컴퓨팅 수요가 낮은 기간 동안 불필요한 팬 전력을 줄일 수 있습니다.

다섯째, 엣지 컴퓨팅 부하가 증가할 때 적응할 수 있는 확장 가능한 아키텍처를 제공합니다.

2.핵심 요약

첫 번째 중요한 점은 엣지 데이터 센터 냉각이 근본적으로 열 제거 문제일 뿐만 아니라 공기 흐름 관리 문제라는 것입니다.

자유 공기 조건에서 높은 공기 흐름을 생성하는 팬이라도 랙, 필터, 그릴, 열교환기, 덕트, 케이블 및 기타 구조적 구성 요소가 시스템 저항을 만들기 때문에 설치 후에는 예상 성능을 제공하지 못할 수 있습니다.

두 번째 점은 여러 개의 작은 팬이 단일 대형 팬으로는 쉽게 제공할 수 없는 운영 유연성을 제공할 수 있다는 것입니다. 팬 어레이를 사용하면 냉각 요구 사항에 따라 서로 다른 수의 팬을 서로 다른 속도로 작동할 수 있습니다.

세 번째 점은 원격 엣지 사이트에서 이중화가 특히 중요하다는 것입니다. 기술자가 지속적으로 상주하지 않는 경우, 냉각 시스템은 개별 구성 요소의 고장을 견디고 유지보수 팀이 대응할 수 있도록 충분한 경고를 제공해야 합니다.

네 번째 점은 지능형 제어가 가능할 때마다 온도 센서, 팬 피드백, 장비 컨트롤러, BMS 또는 DCIM에 연결되어야 한다는 것입니다. 피드백이 없으면 팬 어레이는 단순히 고정 속도로 작동하는 기존 팬 그룹이 될 수 있습니다.

다섯 번째 점은 팬 선택 시 CFM(분당 입방 피트)에만 집중하기보다 공기 흐름, 정압, 속도, 소음, 전력 소비, 베어링 구조, 작동 온도, 예상 서비스 수명, 제어 인터페이스, 보호 수준 및 설치 치수를 고려해야 한다는 것입니다.

3.엣지 데이터 센터의 냉각 요구 사항이 더 까다로운 이유

엣지 데이터 센터는 일반적으로 사용자, 장치, 산업 장비, 통신 네트워크 또는 로컬 애플리케이션에 더 가깝게 배치됩니다. 이는 낮은 지연 시간이나 로컬 처리가 필요한 애플리케이션에 유용하지만, 물리적 환경은 목적에 맞게 구축된 하이퍼스케일 데이터 센터와 매우 다를 수 있습니다.

엣지 설치는 통신실, 사무용 건물, 소매 시설, 제조 현장, 교통 시설, 병원, 창고 또는 실외 인클로저 내부에 위치할 수 있습니다.

이로 인해 몇 가지 열적 문제가 발생합니다.

첫 번째 문제는 제한된 물리적 공간입니다.

기존 데이터 센터는 냉각 장비, 공기 흐름 채널, 이중 바닥, 봉쇄 시스템 및 서비스 영역에 상당한 바닥 및 천장 공간을 할애할 수 있습니다. 엣지 설치는 컴퓨팅 장비, UPS 시스템, 전력 분배, 네트워킹 장비, 배터리, 모니터링 장치 및 냉각 구성 요소를 좁은 캐비닛이나 방에 맞춰야 할 수도 있습니다.

두 번째 문제는 가변적인 열 발생입니다.

엣지 컴퓨팅 작업 부하는 하루 종일 크게 변할 수 있습니다. 통신 게이트웨이는 한 기간에는 상대적으로 낮은 수요를, 다른 기간에는 훨씬 높은 수요를 경험할 수 있습니다. AI 추론, 비디오 분석, 산업용 비전 또는 실시간 처리도 계산 부하의 갑작스러운 증가를 유발할 수 있습니다.

냉각 팬이 항상 최대 속도로 작동하면 부하가 낮은 기간에 에너지가 낭비됩니다. 부하가 높은 기간에 너무 느리게 작동하면 핫스팟이 발생할 수 있습니다.

세 번째 문제는 원격 유지보수입니다.

대규모 데이터 센터는 일반적으로 전담 엔지니어링 팀과 신중하게 계획된 유지보수 절차를 갖추고 있습니다. 원격 엣지 사이트는 지리적으로 분산되어 있을 수 있습니다. 따라서 시스템에 원격 모니터링 기능이 없으면 냉각 실패가 더 오랫동안 발견되지 않을 수 있습니다.

네 번째 문제는 공기 흐름 방해입니다.

밀집된 장비 랙은 공기 흐름에 저항을 만들 수 있습니다. 케이블 묶음, 필터, 보호 그릴, 열교환기 및 좁은 공기 통로는 압력 요구 사항을 더욱 증가시킬 수 있습니다.

다섯 번째 문제는 환경 변화입니다.

엣지 인클로저는 위치에 따라 변화하는 주변 온도, 먼지, 습도, 진동 또는 기타 환경 요인을 경험할 수 있습니다.

이러한 이유로 냉각은 관련 없는 팬들의 집합이 아닌 통합 시스템으로 설계되어야 합니다.

3.스마트 축류 팬 어레이란 무엇인가?

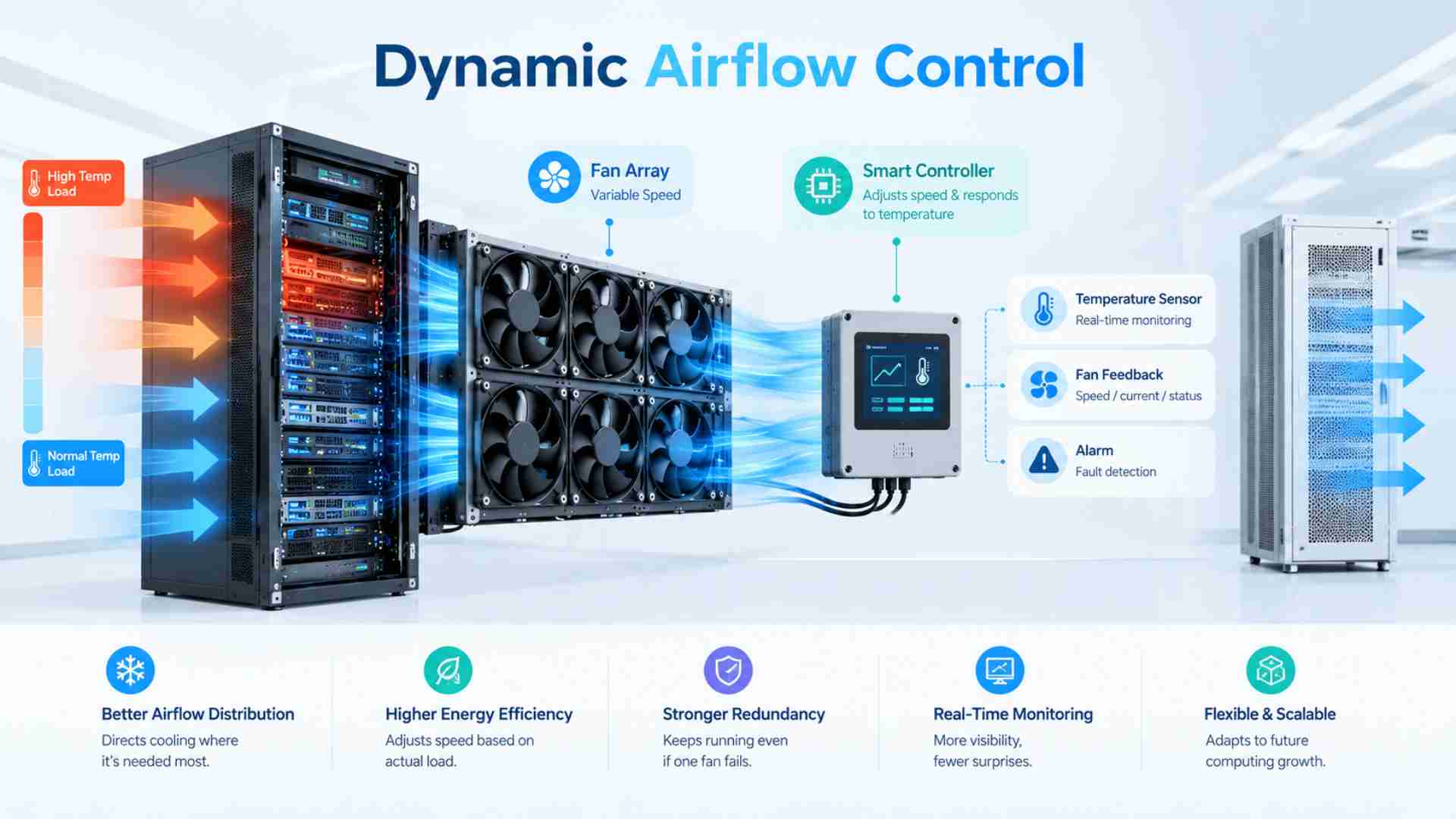

A 스마트 축류 팬 배열은 여러 개의 축류 팬이 조정된 제어 전략에 따라 함께 작동하는 냉각 아키텍처입니다.

필요한 모든 공기 흐름을 제공하기 위해 하나의 대형 팬을 사용하는 대신, 여러 팬을 병렬로 배치하거나 전략적으로 분산된 위치에 배치합니다.

“스마트”라는 단어는 팬 배열을 둘러싼 제어 및 모니터링 기능을 의미합니다.

스마트 시스템은 온도, 팬 속도, 전류, 전압, 작동 상태, 경보 신호 또는 기타 매개변수를 모니터링할 수 있습니다. 그런 다음 컨트롤러는 개별 팬 또는 팬 그룹의 작동 속도를 조정할 수 있습니다.

예를 들어, 랙의 하단은 비교적 시원하게 유지되는데 상단 섹션의 온도가 상승하면, 컨트롤러는 모든 팬의 속도를 최대치로 높이는 대신 영향을 받는 구역의 공기 흐름을 증가시킬 수 있습니다.

이 접근 방식은 ASHRAE에서 설명하는 팬 구역 제어의 더 넓은 원칙과 일치하며, 열 스트레스가 적은 영역을 담당하는 팬은 더 많은 부하가 걸리는 영역을 담당하는 팬보다 낮은 속도로 작동할 수 있습니다.

따라서 팬 배열은 모듈식 열 관리 플랫폼으로 볼 수 있습니다.

각 개별 팬은 하나의 공기 흐름 모듈을 나타냅니다.

컨트롤러는 지능형 계층을 나타냅니다.

온도 및 공기 흐름 센서가 피드백을 제공합니다.

인클로저, 랙, 덕트, 그릴, 열교환기 또는 냉각 채널은 공기 흐름 경로를 나타냅니다.

이러한 구성 요소들이 함께 폐루프 열 관리 시스템을 형성합니다.

4.팬 배열이 대형 팬 하나보다 더 나을 수 있는 이유

단일 대형 팬은 상당한 공기 흐름을 제공할 수 있지만, 단일 지점 의존성을 생성합니다.

해당 팬이 고장 나면 공기 흐름이 급격히 떨어질 수 있습니다.

팬 배열은 여러 장치에 걸쳐 냉각 기능을 분산시킵니다.

예를 들어, 6개의 팬으로 설계된 시스템은 6개 팬 모두가 최대 속도로 계속 작동할 필요가 없을 수 있습니다. 적절한 열 조건에서는 4개 또는 5개의 팬으로 충분할 수 있습니다. 높은 열 부하가 발생하면 추가 팬이 자동으로 시작될 수 있습니다.

이는 운영 유연성을 창출합니다.

또한 유지 보수를 더 쉽게 만듭니다.

팬 하나에 결함이 발생하면 컨트롤러가 고장을 감지하고 시스템에 충분한 예비 용량이 있는 경우 나머지 팬으로 작동을 유지할 수 있습니다.

이 개념은 즉각적인 물리적 개입이 불가능할 수 있는 엣지 사이트에 특히 유용합니다.

또 다른 장점은 설치 유연성입니다.

하나의 큰 공기 흐름 개구부를 설계하는 대신, 엔지니어는 장비 주변에 여러 개의 작은 공기 흐름 모듈을 분산시킬 수 있습니다.

이를 통해 국부적인 핫스팟을 더 쉽게 해결할 수 있습니다.

팬 배열은 인클로저에 따라 다양한 구성으로 설계될 수도 있습니다.

팬은 인클로저의 전면과 후면에 설치하거나, 서버 모듈 위에 배치하거나, 냉각 캐비닛에 통합하거나, 열교환기 근처에 위치시키거나, 밀폐된 공기 흐름 채널의 일부로 사용할 수 있습니다.

올바른 구성은 시스템 저항 및 공기 흐름 요구 사항에 따라 달라집니다.

5.스마트 팬 속도 제어가 에너지 효율을 향상시키는 방법

팬 에너지 소비는 지능형 속도 제어를 고려해야 하는 가장 중요한 이유 중 하나입니다.

기존의 고정 속도 냉각 시스템의 경우, 컴퓨팅 부하가 비교적 낮을 때도 팬이 최대 속도로 작동할 수 있습니다.

이는 냉각 요구 사항이 감소했음에도 불구하고 시스템이 동일한 팬 전력을 계속 소비한다는 것을 의미합니다.

가변 속도 팬 배열은 대신 실제 열 수요에 대응할 수 있습니다.

랙이 야간에 비교적 낮은 컴퓨팅 부하로 작동한다고 가정해 보겠습니다. 온도 센서가 안정적인 유입 온도와 낮은 열 발생을 감지합니다.

컨트롤러는 팬 배열의 속도를 줄일 수 있습니다.

작업 부하가 증가하면 온도가 상승하기 시작합니다.

컨트롤러는 팬 속도를 높입니다.

열 부하가 특정 구역에 집중될 경우, 시스템은 전체 시스템의 출력을 동일하게 높이는 대신 해당 구역의 공기 흐름을 증가시킬 수 있습니다.

이는 냉각 출력과 에너지 소비 간의 관계를 개선할 수 있습니다.

ASHRAE는 데이터 센터의 열 효율을 개선하기 위한 중요한 전략으로 공기 흐름 조정, 가변 속도 제어, 그리고 실제 IT 부하에 맞춘 팬 작동을 구체적으로 명시하고 있습니다.

많은 엣지 설치 환경이 제한된 전력 예산을 가지고 있기 때문에 이는 엣지 사이트에 특히 의미가 있습니다.

불필요한 팬 속도를 줄이면 소음 출력, 기계적 스트레스, 그리고 고속 작동 시간을 줄이는 데도 도움이 될 수 있습니다.

6.소형 엣지 인클로저 내부의 공기 흐름 분배 개선

공기 흐름 분배는 종종 최대 자유 공기 흐름(free-air airflow)보다 더 중요합니다.

여러 컴퓨팅 모듈이 들어 있는 인클로저를 상상해 보십시오.

하단부는 적절한 냉각을 받는 반면 상단부는 공기 흐름이 부족할 수 있습니다.

중앙에 위치한 단일 팬으로는 이러한 불균형을 효과적으로 해결하지 못할 수 있습니다.

팬 어레이는 더 많은 옵션을 제공합니다.

팬은 인클로저의 열 지도에 따라 배치될 수 있습니다.

상단부에서 더 많은 열이 발생하면 해당 구역으로 추가적인 공기 흐름을 보낼 수 있습니다.

중앙부의 압력 저항이 더 높다면, 적절한 정압을 제공하도록 팬 선택을 조정할 수 있습니다.

이것이 바로 엔지니어가 전체 공기 흐름 경로를 평가해야 하는 이유입니다.

관련된 질문은 단순히 다음과 같은 것이 아닙니다:

“팬이 얼마나 많은 공기 흐름을 생성할 수 있는가?”

더 나은 질문은 다음과 같습니다:

“필요한 압력에서 얼마나 많은 유효 공기 흐름이 대상 장비에 도달하는가?”

이러한 구분은 소형 데이터 센터 시스템에서 매우 중요합니다.

ASHRAE 지침은 또한 공기 흐름 경로, 장비의 공기 흐름 특성, 압력 강하, 그리고 정확한 공기 흐름 모델링의 중요성을 강조합니다.

7.엣지 데이터 센터 냉각에서 정압의 중요성

팬을 선택할 때 정압은 종종 과소평가됩니다.

팬의 자유 공기 흐름 등급은 인상적일 수 있지만, 팬이 저항을 극복해야 할 때 실제 공기 흐름은 상당히 떨어질 수 있습니다.

일반적인 저항 원인으로는 필터, 보호 그릴, 열교환기, 좁은 통로, 서버 구성 요소, 덕트 전환부 및 격리 구조물이 있습니다.

따라서 팬 선택은 단일 공기 흐름 수치가 아닌 시스템 곡선을 기반으로 해야 합니다.

엔지니어링 팀은 먼저 필요한 공기 흐름을 추정해야 합니다.

그런 다음 예상되는 시스템 저항을 결정해야 합니다.

선택된 팬은 실제 작동 압력에서 필요한 공기 흐름을 제공해야 합니다.

스마트 팬 어레이는 여러 팬이 공기 흐름 수요를 분담할 수 있으므로 이 시스템을 더욱 개선할 수 있습니다.

그러나 팬을 더 많이 추가한다고 해서 자동으로 더 나은 성능이 보장되는 것은 아닙니다.

팬 간격, 흡입 조건, 배출 조건, 난류, 시스템 저항 및 제어 로직이 모두 최종 결과에 영향을 미칩니다.

8.소형 12V DC 팬 모듈의 역할

소형 엣지 컴퓨팅 장비에는 종종 국소적인 냉각이 필요한 더 작은 전자 모듈이 포함되어 있습니다.

이때 소형 12v dc 팬이 유용할 수 있습니다.

소형 DC 팬은 네트워킹 모듈, 제어 보드, 소형 전원 공급 장치, 통신 장비, 스토리지 모듈 또는 보조 전자 장치에 국소적인 공기 흐름을 제공할 수 있습니다.

그 주요 장점은 유연성입니다.

소형 DC 팬은 대형 팬을 설치할 수 없는 곳에 설치할 수 있습니다.

또한 분산형 냉각 전략의 일부로 작동할 수 있습니다.

예를 들어, 랙은 전체 캐비닛 공기 흐름을 위해 대형 팬 배열을 사용하고, 소형 DC 팬은 개별 부품 주변에 국소적인 냉각을 제공할 수 있습니다.

이는 두 개의 열 관리 계층을 생성합니다.

첫 번째 계층은 전체 캐비닛 공기 흐름을 관리합니다.

두 번째 계층은 국소적인 열원을 처리합니다.

이 조합은 장비에 열 요구 사항이 매우 다른 여러 부품이 포함되어 있을 때 특히 유용할 수 있습니다.

DC 전원 방식의 엣지 장비의 경우, 팬 전압을 시스템 전원 아키텍처에 맞출 수 있으므로 소형 DC 팬을 사용하면 통합이 간소화될 수도 있습니다.

9.소형 블로워 팬 12V가 더 적합할 수 있는 경우

축류 팬은 비교적 개방된 공기 흐름 경로를 통해 많은 양의 공기를 이동시키는 것이 주된 요구 사항일 때 탁월합니다.

그러나 일부 소형 엣지 애플리케이션은 더 복잡한 공기 흐름 경로를 가지고 있습니다.

A 소형 블로워 팬 12V는 공기를 좁은 채널을 통해 보내야 하거나 특정 국소 공기 흐름 경로에 더 높은 압력이 필요할 때 유용할 수 있습니다.

예를 들어, 블로워는 좁은 전자 부품실, 열교환기 채널, 필터 구조 또는 덕트를 통해 공기를 이동시키는 데 사용될 수 있습니다.

이는 축류 팬과 블로워 팬이 반드시 서로 경쟁하는 것은 아님을 의미합니다.

이들은 동일한 냉각 아키텍처 내에서 서로 다른 기능을 수행할 수 있습니다.

실용적인 엣지 냉각 시스템은 캐비닛 수준의 공기 흐름에는 축류 팬을, 부품 수준의 냉각에는 소형 블로워 팬을 사용할 수 있습니다.

올바른 선택은 공기 흐름, 압력, 가용 공간, 소음 요구 사항 및 공기 채널의 물리적 설계에 따라 달라집니다.

10.중복성 및 신뢰성

신뢰성은 팬 배열을 선택하는 가장 강력한 이유 중 하나입니다.

단일 팬을 기반으로 하는 기존 냉각 시스템은 아키텍처가 비교적 단순할 수 있지만, 팬이 중요한 부품이 됩니다.

팬이 고장 나면 냉각 용량이 크게 감소할 수 있습니다.

다중 팬 아키텍처는 위험을 분산시킵니다.

배열에 여러 개의 독립적인 팬 모듈이 포함되어 있다고 가정해 보십시오.

한 모듈이 작동을 멈춰도 나머지 팬들은 계속 작동할 수 있습니다.

컨트롤러는 경보를 생성하여 유지보수 팀에 알릴 수 있습니다.

시스템에 충분한 예비 용량이 있다면, 고장 난 모듈을 교체할 때까지 엣지 사이트가 계속 작동할 수 있습니다.

이 접근 방식은 원격 설치 환경에서 특히 유용합니다.

목표가 모든 팬을 영원히 작동하게 만드는 것은 아닙니다.

목표는 단일 부품의 고장이 즉시 시스템 수준의 열적 고장으로 이어지는 것을 방지하는 것입니다.

11.팬 모니터링을 통한 예측 유지보수

스마트 팬 배열은 단순한 켜짐/꺼짐 제어보다 훨씬 더 많은 정보를 제공할 수 있습니다.

팬 및 제어 아키텍처에 따라 모니터링에는 속도 피드백, 전류 소비량, 온도, 경보 상태, 전압, 로터 잠김 상태 또는 통신 상태가 포함될 수 있습니다.

이러한 매개변수는 비정상적인 작동 조건을 식별하는 데 도움이 될 수 있습니다.

예를 들어, 점차 더 많은 전류를 필요로 하거나 비정상적인 속도 피드백을 생성하는 팬은 기계적 또는 전기적 문제가 발생하고 있음을 나타낼 수 있습니다.

모니터링 시스템은 완전한 고장이 발생하기 전에 문제를 표시할 수 있습니다.

이를 통해 유지보수 팀은 열 경보가 발생한 후에만 대응하는 대신 예정된 서비스 기간 중에 교체를 계획할 수 있습니다.

원격 엣지 사이트의 경우 이러한 차이는 상당할 수 있습니다.

기술자가 현장에 도달하기 위해 상당한 거리를 이동해야 할 수도 있습니다.

따라서 조기 경보는 긴급 개입을 줄일 수 있습니다.

12.원격 모니터링 및 스마트 제어

최신 엣지 데이터 센터는 점점 더 원격 가시성을 요구합니다.

스마트 팬 시스템은 애플리케이션에 따라 로컬 컨트롤러, BMS, DCIM, PLC 또는 기타 모니터링 아키텍처에 연결할 수 있습니다.

온도 센서는 실시간 정보를 제공할 수 있습니다.

팬 컨트롤러는 속도를 조절할 수 있습니다.

알람 출력은 운영자에게 알림을 보낼 수 있습니다.

이력 데이터를 사용하여 열 추세를 분석할 수 있습니다.

이는 더 지능적인 냉각 시스템을 만듭니다.

운영자는 팬이 작동 중인지 묻는 대신 더 유용한 질문을 할 수 있습니다.

공기 흐름이 충분합니까?

한 팬이 다른 팬보다 훨씬 빠르게 작동하고 있습니까?

한 영역이 지속적으로 더 뜨겁습니까?

시간이 지남에 따라 필요한 팬 속도가 증가했습니까?

시스템이 냉각 한계에 도달하고 있습니까?

이러한 질문은 더 나은 유지보수 및 에너지 관리를 지원할 수 있습니다.

13.스마트 팬 어레이가 핫스팟 해결에 도움이 되는 방법

핫스팟은 소형 컴퓨팅 환경에서 가장 중요한 열 위험 중 하나입니다.

랙은 평균 온도가 허용 범위 내에 있더라도 과도한 온도를 경험하는 개별 구성 요소를 포함할 수 있습니다.

이것이 랙 수준 및 장비 수준 모니터링이 가치 있는 이유입니다.

ASHRAE는 실내 수준의 측정에만 의존하기보다 랙 입구에서 세분화된 모니터링을 수행할 것을 권장합니다.

스마트 팬 어레이는 이러한 측정값에 대응할 수 있습니다.

한 온도 센서가 온도가 상승하고 있다고 보고하면 컨트롤러는 해당 구역의 공기 흐름을 증가시킬 수 있습니다.

이는 모든 곳의 공기 흐름을 증가시키는 것보다 더 정밀합니다.

그 결과 더 목표 지향적인 냉각 전략이 가능해집니다.

14.스마트 팬 어레이와 공간 제약

공간은 엣지 데이터 센터의 결정적인 특징 중 하나입니다.

기존 냉각 장비는 귀중한 바닥 면적을 차지할 수 있습니다.

모듈형 팬 어레이는 랙, 캐비닛, 천장 시스템, 벽 시스템 또는 소형 냉각 모듈에 통합될 수 있습니다.

현재의 엣지 냉각 솔루션은 소형 설계와 IT 부하에 가깝게 통합된 냉각 장비를 점점 더 강조하고 있습니다. 예를 들어, Vertiv는 엣지 환경을 위한 전용 냉각 장치와 랙 수준 인프라 내부 또는 주변에 냉각 기능을 통합하는 솔루션을 설명합니다.

이러한 추세는 냉각이 엣지 환경의 물리적 제약 조건에 맞춰 설계되어야 한다는 생각을 뒷받침합니다.

15.기존 팬과 스마트 팬 어레이 비교

기능 기존: 단일 팬, 스마트 팬 어레이.

공기 흐름 제어: 일반적으로 단순함, 다중 구역 및 가변 속도 제어.

중복성: 제한적임, 다중 팬 모듈.

고장 영향: 잠재적으로 높음, 분산 가능.

에너지 최적화: 제한적임, 동적.

핫스팟 대응: 제한적임, 더 표적화됨.

원격 모니터링: 선택 사항, 통합이 더 쉬움.

유지보수: 사후 대응적, 예지 보전 지원 가능.

확장성: 단일 장치에 의해 제한됨, 모듈식.

설치 유연성: 보통, 높음.

변화하는 부하에 적합: 유연성이 낮음, 적응성이 매우 높음.

이 표가 모든 애플리케이션에 팬 어레이가 자동으로 더 낫다는 것을 의미하지는 않습니다. 아키텍처는 필요한 공기 흐름, 압력, 가용 공간, 제어 요구 사항, 비용, 신뢰성 목표 및 환경 조건에 따라 선택해야 합니다.

16.스마트 축류 팬 어레이 설계 방법

첫 번째 단계는 열 부하를 계산하는 것입니다.

대략적인 냉각 요구 사항은 열로 변환된 전력으로부터 추정할 수 있습니다.

예를 들어, 엣지 캐비닛에 5 kW의 전력을 소비하는 장비가 포함되어 있다면, 그 전력의 상당 부분이 결국 제거해야 할 열이 됩니다.

다음 단계는 필요한 온도 상승을 결정하는 것입니다.

공기 흐름 요구 사항은 열 부하와 허용 가능한 온도 차이로부터 추정할 수 있습니다.

그러나 이 계산을 최종 팬 선택으로 간주해서는 안 됩니다.

엔지니어는 압력 손실도 평가해야 합니다.

공기 흐름 경로에는 필터, 그릴, 덕트, 열교환기, 장비 저항 및 기타 구성 요소가 포함되어야 합니다.

작동 지점이 결정되면 팬 성능 곡선을 평가할 수 있습니다.

다음 단계는 팬 모듈의 수를 결정하는 것입니다.

팬이 많을수록 중복성과 제어 유연성을 제공할 수 있지만, 과도한 팬 수량은 비용, 배선 복잡성 및 시스템 통합 요구 사항을 증가시킬 수 있습니다.

그런 다음 제어 아키텍처를 정의해야 합니다.

시스템은 애플리케이션에 따라 온도 피드백, 속도 피드백, PWM 제어, 전압 제어, 통신 인터페이스 또는 기타 방법을 사용할 수 있습니다.

17.1 팬 수량

팬의 수는 필요한 공기 흐름과 중복성 전략을 기반으로 해야 합니다.

예를 들어, 6팬 시스템은 5개의 팬이 정상 작동 요구 사항을 제공하고 6번째 팬이 예비 용량을 제공하도록 설계될 수 있습니다.

정확한 구성은 시스템에 따라 다릅니다.

17.2 팬 속도

팬이 반드시 지속적으로 최대 속도로 작동할 필요는 없습니다.

가변 속도 작동을 통해 냉각 출력이 열 수요를 따를 수 있습니다.

17.3 공기 흐름 방향

공기 흐름 방향은 장비 설계와 일치해야 합니다.

대부분의 최신 IT 장비는 전면에서 후면으로의 공기 흐름을 사용하지만, 일부 통신 장비 및 네트워크 스위치는 다른 공기 흐름 패턴을 사용할 수 있습니다.

17.4 소음

엣지 장비는 때때로 사무실, 상업용 건물 또는 기타 사람이 거주하는 환경에 설치될 수 있습니다.

팬 속도, 블레이드 설계, 베어링 구조, 진동, 장착 방식 및 공기 흐름 난류는 모두 음향 성능에 영향을 줄 수 있습니다.

17.5 보호

먼지, 습기 또는 산업 환경에 노출되는 설치의 경우, 팬에 적절한 보호 설계가 필요할 수 있습니다.

필요한 보호 수준은 실제 설치 환경에 따라 결정되어야 합니다.

18.실제 적용 사례

원격 통신 시설에 설치된 소형 엣지 컴퓨팅 캐비닛을 고려해 보십시오.

이 캐비닛에는 네트워킹 장비, 컴퓨팅 모듈, 전원 공급 시스템 및 모니터링 장비가 포함되어 있습니다.

총 IT 부하는 하루 종일 변합니다.

트래픽이 적은 기간에는 장비에서 발생하는 열이 비교적 적습니다.

트래픽이 최고조에 달할 때는 열 부하가 증가합니다.

기존 냉각 시스템은 여러 팬을 고정 속도로 작동시킬 수 있습니다.

이 방식은 간단하지만 부하가 낮은 기간에는 불필요한 전력을 소비할 수 있습니다.

스마트 팬 어레이는 캐비닛을 열 구역으로 나눌 수 있습니다.

온도 센서는 중요한 장비 근처에 설치됩니다.

부하가 낮을 때는 팬 어레이의 일부만 감소된 속도로 작동합니다.

온도가 상승하면 추가 팬이 자동으로 시작됩니다.

한 팬에서 결함이 보고되면 컨트롤러는 나머지 팬의 출력을 높이고 경보를 발생시킵니다.

부하가 감소하면 컨트롤러는 점차 공기 흐름을 줄입니다.

이 예는 지능형 공기 흐름 관리의 주요 가치를 보여줍니다.

시스템은 단순히 최대 공기 흐름을 제공하는 것이 아닙니다.

시스템은 장비가 필요로 하는 시점에 필요한 공기 흐름을 제공합니다.

19.China Chungfo Fan의 제품 구성 예시

China Chungfo Fan은 다양한 산업 및 상업용 애플리케이션을 위한 DC 및 AC 팬, 블로어, 크로스 플로우 팬, 축류 팬, 프레임리스 팬, DC 및 AC 모터를 개발 및 제조합니다.

엣지 컴퓨팅 및 전자 냉각 애플리케이션의 경우, 크기만으로 선택하기보다는 실제 시스템 요구 사항에 따라 적절한 팬을 선택해야 합니다.

네트워크 인클로저 내부의 국소 냉각을 위해 소형 DC 팬을 고려할 수 있습니다.

캐비닛 수준의 공기 흐름을 위해서는 더 높은 공기 흐름의 축류 팬을 고려할 수 있습니다.

공기 흐름 경로에 더 높은 압력이나 방향성 공기 전달이 필요한 경우 소형 블로어를 고려할 수 있습니다.

China Chungfo Fan은 제품 설계 및 개발, 금형 개발, 사출 성형, SMT, 완제품 조립, 판매 및 애프터 서비스를 아우르는 통합 제조 구조를 운영합니다.

생산 역량에는 자동화된 SMT 라인과 동적 밸런스 테스트 장비, 염수 분무 테스트 장비, 풍동 및 압력 테스트 장비, 고온 및 저온 챔버, 소음 테스트 시설, RoHS 테스트 장비, 가우스 미터, 항온항습 테스트 장비와 같은 테스트 장비가 포함됩니다.

또한 이 회사는 다양한 전압, 전류, 속도, 공기 흐름 사양, 와이어, 커넥터 및 구조적 구성을 포함한 맞춤형 팬 요구 사항에 대한 경험을 보유하고 있습니다.

엣지 데이터 센터 냉각 프로젝트의 경우, 사용 가능한 설치 공간과 공기 흐름 경로가 인클로저마다 크게 다를 수 있으므로 이러한 유형의 맞춤화가 유용할 수 있습니다.

20.엣지 데이터 센터 팬을 위한 제품 선택 매개변수

엣지 컴퓨팅 애플리케이션용 팬을 선택할 때 엔지니어는 여러 매개변수를 함께 평가해야 합니다.

공기 흐름은 첫 번째 매개변수입니다.

이는 팬이 이동시킬 수 있는 공기의 양을 나타냅니다.

정압은 두 번째 매개변수입니다.

이는 저항에 대항하여 공기 흐름을 유지하는 팬의 능력을 나타냅니다.

전압은 또 다른 중요한 매개변수입니다.

소형 시스템은 12 V, 24 V 또는 기타 DC 전원 아키텍처를 사용할 수 있습니다.

소비 전류는 전기 설계 및 작동 전력에 직접적인 영향을 미치므로 이 또한 평가되어야 합니다.

회전 속도는 기류 가능성을 이해하는 데 유용하지만, RPM만으로는 실제 냉각 성능을 결정할 수 없습니다.

소음은 엣지 장비가 사람 근처에 설치될 때 중요한 요소입니다.

베어링 유형은 수명, 소음 및 작동 특성에 영향을 미칠 수 있습니다.

작동 온도는 의도한 환경과 일치해야 합니다.

보호 요구 사항 또한 평가되어야 합니다.

마지막으로, 팬이 스마트 어레이의 일부가 될 경우 제어 및 피드백 기능을 고려해야 합니다.

21.소형 DC 팬이 대형 냉각 팬을 보완할 수 있는 이유

대형 냉각 시스템과 소형 국소 냉각 팬이 반드시 동일한 목적을 수행하는 것은 아닙니다.

대형 팬은 전체적인 기류를 담당합니다.

소형 팬은 국소적인 발열 문제를 담당합니다.

예를 들어, 메인 캐비닛 기류가 충분하더라도 소형 네트워크 컨트롤러에는 추가적인 기류가 필요할 수 있습니다.

소형 DC 팬은 이러한 국소 기류를 제공할 수 있습니다.

이러한 계층화된 전략을 통해 단 하나의 소형 부품에 추가 냉각이 필요하다는 이유만으로 전체 인클로저를 과도하게 냉각해야 하는 필요성을 줄일 수 있습니다.

따라서 더욱 효율적인 시스템 설계를 지원할 수 있습니다.

22.모듈형 팬 어레이의 유지보수 장점

유지보수 역시 중요한 고려 사항입니다.

모듈형 팬 어레이를 사용하면 전체 냉각 어셈블리를 교체하는 대신 개별 팬 모듈만 교체할 수 있습니다.

이는 예비 부품 관리를 단순화할 수 있습니다.

지리적으로 분산된 수많은 엣지 사이트를 운영하는 기업의 경우, 표준화된 팬 모듈을 통해 유지보수 절차의 일관성을 높일 수도 있습니다.

작업자는 고장 난 모듈을 교체하고 사이트를 정상 작동 상태로 더 신속하게 복구할 수 있습니다.

정확한 유지보수 전략은 기계적 설계와 팬 어레이가 핫스왑 교체를 지원하는지 여부에 따라 달라집니다.

23.향후 엣지 컴퓨팅 부하에 대한 확장성

엣지 컴퓨팅 워크로드는 고정되어 있지 않습니다.

현재 적절히 냉각되고 있는 캐비닛이라도 서버, 통신 장비, 스토리지 또는 AI 처리 모듈이 추가로 설치된 후에는 더 많은 냉각 용량이 필요할 수 있습니다.

모듈형 팬 어레이는 확장을 위한 잠재적 경로를 제공합니다.

시스템 재설계 시 추가 팬 모듈을 추가할 수 있는 경우가 있습니다.

또는 충분한 용량이 있는 경우 기존 팬을 더 높은 속도로 작동시킬 수 있습니다.

이러한 모듈성은 IT 부하가 변경될 때마다 냉각 시스템을 완전히 교체하는 것을 원치 않는 인프라 기획자에게 유용할 수 있습니다.

24.냉각 효율과 장비 신뢰성 간의 관계

냉각 효율은 에너지 소비만으로 평가해서는 안 됩니다.

주요 목적은 장비를 필요한 작동 조건 내로 유지하는 것입니다.

기류가 너무 적으면 부품 온도가 상승할 수 있습니다.

기류가 과도하면 에너지 소비와 음향 출력이 불필요하게 증가할 수 있습니다.

이상적인 시스템은 열 안전성과 에너지 효율성 사이의 균형을 맞춥니다.

이것이 바로 지능형 제어가 중요한 이유입니다.

팬 어레이는 실제 작동 조건에 지속적으로 적응해야 합니다.

ASHRAE는 열 관리를 구성 요소 온도, 장비 성능 및 전력 소비 간의 균형으로 설명합니다.

25.팬 어레이 업그레이드 시 흔히 하는 실수

한 가지 흔한 실수는 자유 공기 CFM만을 기준으로 팬을 선택하는 것입니다.

또 다른 실수는 정압을 무시하는 것입니다.

세 번째 실수는 공기 흐름 분포를 분석하지 않고 팬을 더 많이 설치하는 것입니다.

네 번째 실수는 모든 팬을 최대 속도로 작동시키는 것입니다.

다섯 번째 실수는 충분한 센서 피드백을 제공하지 못하는 것입니다.

여섯 번째 실수는 공기 흐름 방향을 무시하는 것입니다.

일곱 번째 실수는 소음과 진동을 간과하는 것입니다.

여덟 번째 실수는 팬 고장에 대비한 계획을 세우지 않는 것입니다.

아홉 번째 실수는 기계적으로는 맞지만 필요한 작동 지점을 충족하지 못하는 팬을 선택하는 것입니다.

열 번째 실수는 냉각 시스템을 전체 열 아키텍처의 일부가 아닌 독립된 구성 요소로 취급하는 것입니다.

26.업그레이드가 필요한지 평가하는 방법

엣지 데이터 센터는 다음 조건 중 하나 이상이 발생할 때 팬 아키텍처 업그레이드를 고려해야 합니다.

장비 유입 온도가 불안정해지고 있습니다.

핫스팟이 반복적으로 나타납니다.

팬이 장시간 최대 속도로 작동합니다.

냉각 에너지 소비가 증가하고 있습니다.

기존 냉각 시스템에 단일 장애 지점이 있습니다.

유지 관리에 잦은 수동 점검이 필요합니다.

원격 모니터링이 불충분합니다.

컴퓨팅 부하가 증가하고 있습니다.

인클로저의 공간이 제한적입니다.

현재의 공기 흐름 시스템을 쉽게 확장할 수 없습니다.

이러한 조건 중 여러 가지가 존재한다면, 스마트 팬 어레이가 더 유연한 냉각 아키텍처를 제공할 수 있습니다.

FAQ

27.1 스마트 축류 팬 어레이란 무엇인가요?

스마트 축류 팬 어레이는 통합 제어 하에 작동하는 축류 팬 그룹입니다. 이 시스템은 온도, 속도, 전류 또는 기타 피드백을 사용하여 냉각 수요에 따라 팬 작동을 조정할 수 있습니다.

27.2 대형 팬 하나 대신 여러 개의 팬을 사용하는 이유는 무엇인가요?

여러 개의 팬은 더 큰 이중화, 더 유연한 공기 흐름 제어, 더 쉬운 구역 설정, 그리고 잠재적으로 더 쉬운 유지 관리를 제공할 수 있습니다. 올바른 선택은 시스템 공기 흐름, 압력, 공간, 비용 및 신뢰성 요구 사항에 따라 달라집니다.

27.3 팬 어레이가 에너지 소비를 줄일 수 있나요?

그렇습니다. 가변 속도 제어 및 적절한 온도 피드백과 결합하면, 시스템은 모든 팬을 지속적으로 최대 속도로 작동시키는 대신 열 수요가 낮은 기간 동안 공기 흐름을 줄일 수 있습니다.

27.4 소형 DC 팬이 엣지 데이터 센터에서 유용한가요?

네. 소형 DC 팬은 캐비닛 수준의 공기 흐름이 충분하지 않은 네트워킹 장비, 제어 전자 장치, 전원 모듈, 저장 장치 및 기타 구성 요소에 국소적인 냉각을 제공할 수 있습니다.

27.5 축류 팬 대신 블로어를 사용해야 하는 경우는 언제인가요?

좁거나 제한적인 공기 흐름 경로를 통해 더 많은 방향성 공기 흐름이나 더 높은 압력이 필요한 경우에는 블로워를 고려할 수 있습니다. 축류 팬은 일반적으로 비교적 개방된 경로를 통해 더 많은 양의 공기를 이동시키는 데 더 적합합니다.

27.6 팬 어레이에 온도 센서가 필요한가요?

스마트 어레이는 온도 피드백으로부터 상당한 이점을 얻습니다. 센서를 사용하면 제어 시스템이 고정 속도 작동에만 의존하는 대신 실제 열 조건에 대응할 수 있습니다.

27.7 팬 중복성은 어떻게 신뢰성을 향상시키나요?

팬 하나가 고장 나더라도 시스템에 충분한 예비 용량이 설계되어 있다면 다른 팬들이 계속 작동할 수 있습니다. 또한 컨트롤러가 경보를 생성하여 유지보수 담당자가 고장 난 장치를 교체할 수 있도록 합니다.

27.8 엣지 데이터 센터 팬에는 어떤 전압을 사용해야 하나요?

보편적인 전압 요구 사항은 없습니다. 올바른 전압은 장비의 전기 아키텍처에 따라 다릅니다. 일반적인 DC 구성에는 12V 및 24V가 포함되지만, 최종 선택은 시스템 전원 설계를 따라야 합니다.

27.9 공기 흐름과 정압 중 무엇이 더 중요한가요?

둘 다 중요합니다. 팬은 실제 시스템 압력에서 필요한 공기 흐름을 제공해야 합니다. 자유 공기 흐름만을 기준으로 팬을 선택하면 실제 환경에서 냉각이 불충분할 수 있습니다.

27.10 China Chungfo Fan은 엣지 애플리케이션을 위한 냉각 팬을 맞춤 제작할 수 있나요?

네. China Chungfo Fan은 프로젝트 요구 사항에 따라 치수, 전압, 전류, 속도, 공기 흐름, 와이어, 커넥터 및 기타 구조적 또는 전기적 사양과 관련된 맞춤형 팬 요구 사항을 지원할 수 있습니다.

최종 결론

컴퓨팅 장비가 더 밀집되고, 워크로드가 더 역동적이며, 설치 환경이 더 작고 지리적으로 분산됨에 따라 엣지 데이터 센터의 냉각 요구 사항이 변화하고 있습니다.

기존의 고정 속도 팬은 여전히 단순한 애플리케이션에 적합할 수 있지만, 더 까다로운 엣지 환경은 조정된 팬 어레이 아키텍처로부터 이점을 얻을 수 있습니다.

스마트 축류 팬 어레이의 가치는 단순히 팬이 더 많이 포함되어 있다는 점에 있지 않습니다.

그 진정한 가치는 지능형 제어, 열 모니터링, 중복성 및 유연한 공기 흐름 분배와 여러 공기 흐름 모듈을 결합하는 데서 나옵니다.

올바르게 설계되면 시스템은 필요한 곳에 공기 흐름을 제공하고, 냉각 수요가 낮을 때 불필요한 작동을 줄이며, 핫스팟에 대응하고, 개별 팬 고장을 허용하며, 유지보수를 간소화할 수 있습니다.

소형 DC 팬은 국소 냉각을 지원할 수 있으며, 블로워 솔루션은 추가 압력이나 방향성 공기 흐름이 필요한 제한된 공기 흐름 경로를 해결할 수 있습니다.

따라서 엣지 데이터 센터의 경우 가장 효과적인 냉각 전략이 반드시 가장 큰 팬이나 가장 높은 이론적 공기 흐름을 가진 시스템인 것은 아닙니다.

그것은 적절한 시간에, 적절한 위치에서, 적절한 압력으로, 적절한 공기 흐름을 제공하는 시스템입니다.

엣지 컴퓨팅이 통신, 산업 자동화, 소매, 운송, 의료, 스마트 제조 및 기타 분산형 애플리케이션으로 계속 확장됨에 따라 지능형 열 관리가 점점 더 중요해질 것입니다.

세심하게 설계된 팬 어레이는 기존의 공랭식 냉각과 더 발전된 지능형 열 관리 사이의 실용적인 가교 역할을 할 수 있습니다.

제조업체와 시스템 통합업체의 핵심은 최종 팬 아키텍처를 선택하기 전에 전체 공기 흐름 경로, 열 부하, 제어 전략, 중복성 요구 사항, 환경 조건 및 장기 유지보수 계획을 평가하는 것입니다.

그러한 접근 방식은 현대 분산 컴퓨팅 인프라의 실제 요구 사항에 더 적응 가능하고 유지 관리가 쉬우며 부합하는 엣지 냉각 시스템을 만드는 데 도움이 될 수 있습니다.
