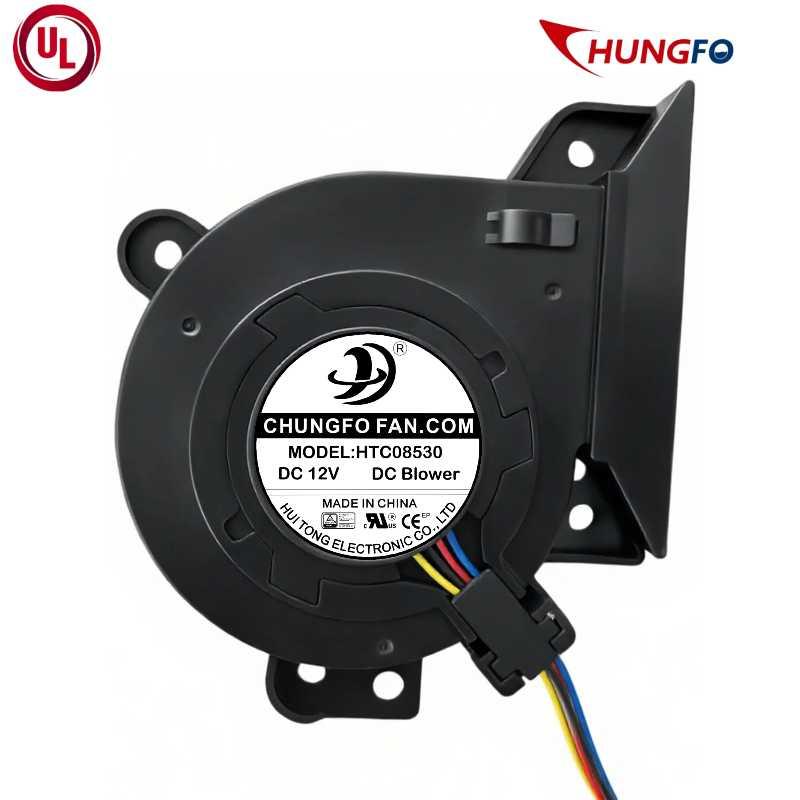

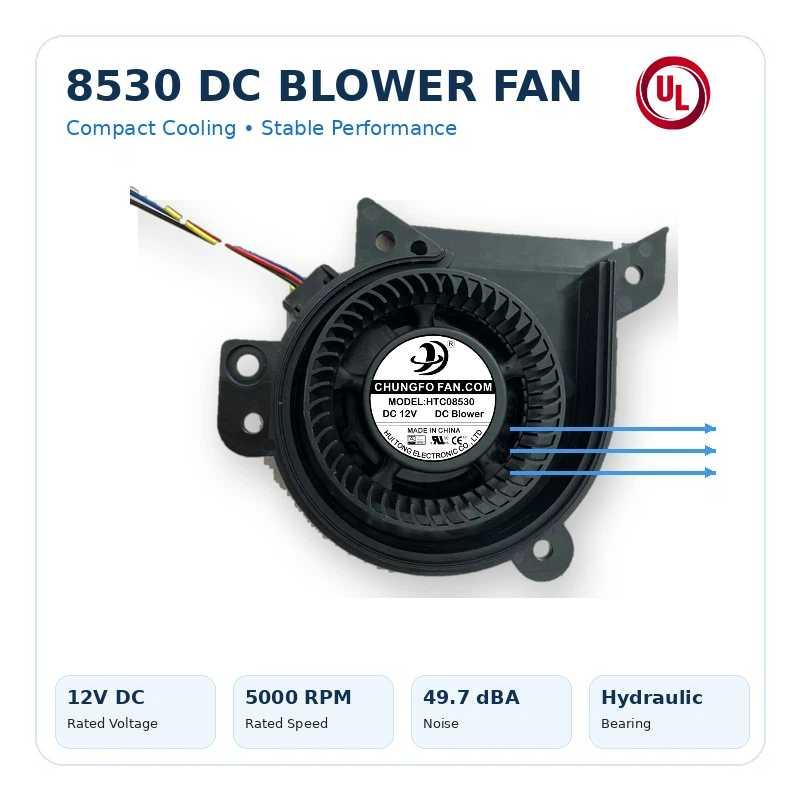

85*85*30mm DC 미니 5V 3D 프린트 블로어 팬

DC 12V에서 작동하며 정격 속도 5000RPM ±10%를 제공하는 이 DC 블로워 팬은 소형 장비에서 안정적이고 방향성 있는 공기 흐름을 제공합니다. PBT + 유리섬유 구조, 스테인리스 스틸 축 및 유압 베어링 시스템은 지속적인 장비 냉각을 위한 내구성 있는 구조를 제공합니다.

정격 전류가 0.36A ±15%에 불과하고, 7–13V DC의 넓은 작동 전압 범위와 평균 소음 수준 49.7dBA를 갖춘 8530은 소형 설치, 안정적인 공기 흐름 및 제어된 작동 소음 간의 균형이 필요한 응용 분야에 적합합니다.

주요 특징

소형 원심 블로워 설계

8530은 측면 출구를 통해 공기를 유도하는 소형 원심 블로워 구조를 사용합니다. 기존 축류 팬과 비교하여 이 구성은 장비에 방향성 공기 흐름이 필요하거나 설치 공간이 제한적인 경우 특히 유용합니다.

12V DC 작동

이 팬은 DC 12V 시스템용으로 설계되었으며 7–13V DC의 작동 전압 범위를 지원합니다. 6V 기동 전압은 저전압 장비 및 전력 관리 시스템에 유연성을 제공합니다.

5000 RPM 정격 속도

정격 속도 5000RPM ±10%를 갖춘 8530은 소형 냉각 응용 분야에서 안정적인 고속 작동을 제공하도록 설계되었습니다.

제어된 작동 소음

평균 소음 수준은 지정된 시험 조건에서 49.7dBA입니다. 따라서 이 팬은 냉각 성능과 음향 요구 사항의 균형이 필요한 장비에 적합합니다.

유압 베어링 시스템

유압 베어링 시스템은 원활한 회전을 지원하며 안정적인 장기 작동이 필요한 응용 분야에 적합합니다. 스테인리스 스틸 축 및 PBT + 유리섬유 구조 부품과 결합되어 장비 냉각 시스템에서 신뢰성 있는 작동을 제공하도록 설계되었습니다.

내구성 있는 PBT + 유리섬유 구조

프레임과 임펠러 모두 PBT + 유리섬유 소재를 사용합니다. 이 소재 조합은 지속적인 모터 작동과 높은 작동 온도에 노출되는 응용 분야를 위한 견고하고 내구성 있는 구조를 제공합니다.

넓은 작동 온도 범위

8530은 -10°C~+70°C의 작동 온도 범위와 -20°C~+75°C의 보관 온도 범위를 지원하여 다양한 전자 및 산업 환경에 통합할 수 있습니다.

다중 모터 보호 기능

모터에는 회전자 구속 보호 및 극성 보호 기능이 적용되어 있습니다. 제품 사양에 따르면 모터는 정격 전압에서 72시간 동안 구속 상태를 화재나 소손 없이 견딜 수 있도록 설계되었으며, 회로는 역극성 연결에도 손상 없이 견딜 수 있습니다.

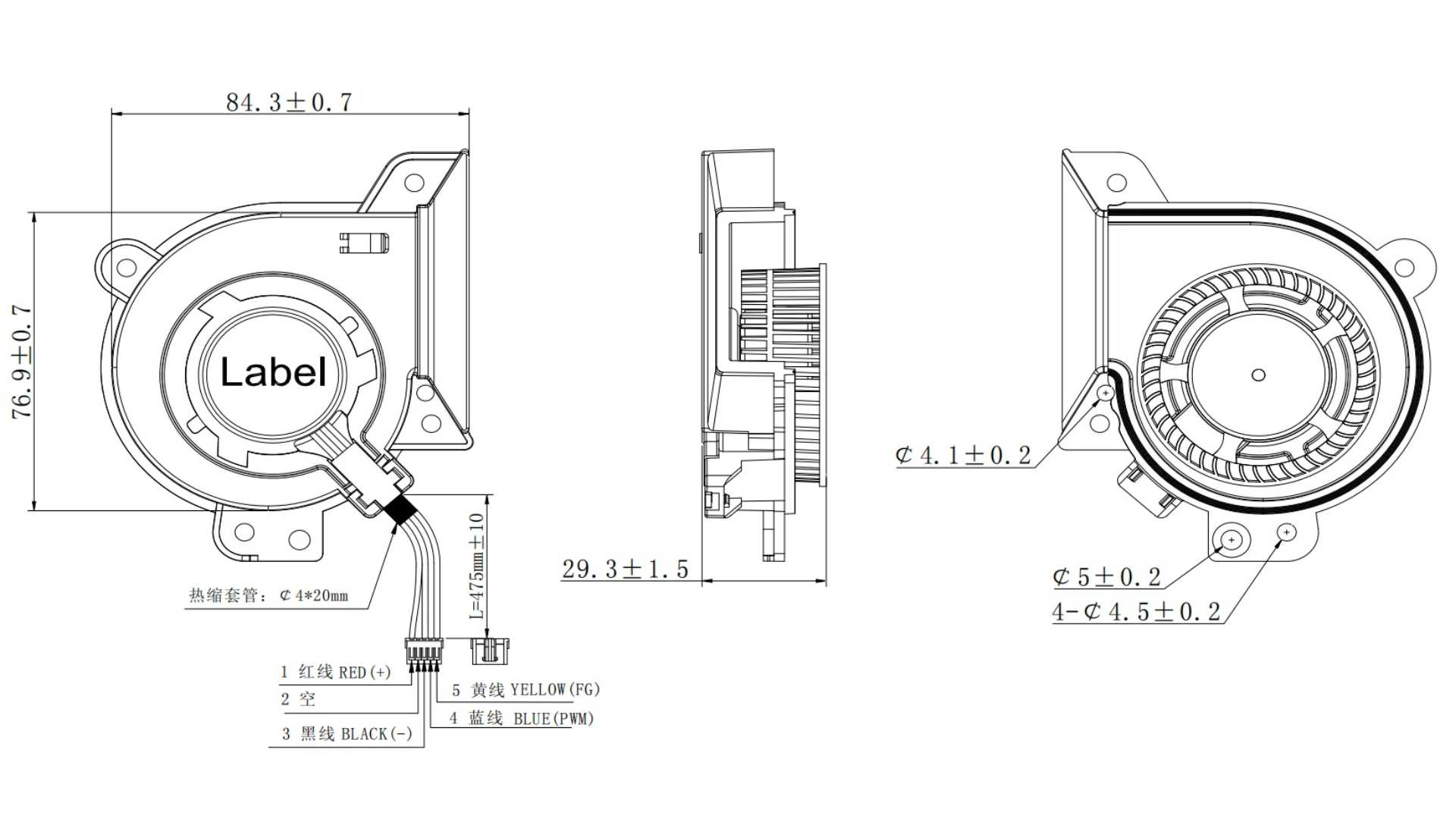

제품 사양

모델:8530 DC 블로워 팬

정격 전압:DC 12V

정격 전류:0.36A ±15%

라벨 전류:0.45A

구속 전류:≤2.4A

기동 전압:6V

작동 전압:7–13V DC

정격 속도:5000RPM ±10%

풍량:시험 보고서에 따라 확인 예정

정압:시험 보고서에 따라 확인 예정

소음:49.7 dBA 평균.

회전 방향 라벨 면에서 볼 때 시계 방향

프레임 재질:PBT + 유리섬유

임펠러 재질:PBT + 유리섬유

샤프트 스테인리스 스틸

베어링 시스템:유압 베어링

규소강 스트립:H23

리드 와이어:UL10368 24AWG

순중량:83g ±10%

작동 온도:-10°C ~ +70°C

보관 온도:-20°C ~ +75°C

작동 습도:10%–80% RH

보관 습도:10%–80% RH

절연 저항:500VDC에서 ≥10MΩ

절연:등급 B종, 135°C

보호 및 신뢰성

8530 DC 블로어 팬은 상업 및 산업 장비에 안정적으로 통합될 수 있도록 여러 보호 및 품질 관리 조치를 적용하여 제조됩니다.

모터는 로터 잠김 보호 및 역극성 보호 테스트를 거칩니다. 또한 제품 사양은 최소 포장 조건에서 모터가 30cm 낙하 테스트를 견딜 것을 요구합니다.

전기 안전을 위해 프레임과 리드 와이어 사이의 절연 저항은 500VDC 조건에서 최소 10MΩ으로 규정되며, B종 절연은 135°C 정격입니다.

이러한 특성으로 인해 8530은 안정적인 작동, 전기적 보호 및 생산 일관성이 중요한 OEM 장비에 적합합니다.

일반적인 응용 분야

8530 DC 블로어 팬은 방향성 냉각 공기 흐름이 필요한 소형 장비에 통합할 수 있습니다.

전자 장치 및 PCB 냉각

소형 원심 구조는 PCB, 프로세서, 전력 부품 및 기타 발열 전자 부품으로 냉각 공기를 유도하는 데 사용할 수 있습니다.

산업 제어 장비

8530은 국부 냉각이 필요한 제어 캐비닛, 산업용 컨트롤러, 자동화 장비 및 소형 전기 시스템에 통합할 수 있습니다.

전원 공급 장치 및 인버터

소형 전원 공급 장치, 변환기 및 인버터 장비는 열을 발생시키는 전자 부품 주변에 강제 공기 흐름이 필요할 수 있습니다. 12V DC 구성은 송풍기를 저전압 내부 냉각 시스템에 통합할 수 있도록 합니다.

3D 프린터

소형 송풍기는 전자 장치 냉각, 국부적인 공기 흐름 및 열 관리 목적으로 3D 프린팅 장비에 일반적으로 사용됩니다. 소형 원심형 구조는 설치 공간이 제한된 밀폐형 장비에 적합합니다.

의료 및 실험실 장비

8530은 소형 크기와 제어된 작동 소음이 중요한 실험실 및 의료 장비에서 전자 모듈, 제어 보드 및 내부 부품 냉각용으로 고려할 수 있습니다.

통신 및 네트워크 장비

소형 통신 장비, 전자 인클로저 및 네트워크 장치는 내부 전자 부품 주변에 강제 공기 흐름이 필요할 수 있습니다. 원심 송풍기의 방향성 출구는 공기를 특정 열원 쪽으로 유도하는 데 도움을 줄 수 있습니다.

기존 축류 팬 대신 DC 송풍기를 선택하는 이유는 무엇인가요?

축류 팬은 일반적으로 임펠러와 같은 축 방향으로 공기를 이동시키는 반면, 원심 송풍기는 임펠러 안으로 공기를 흡입한 후 다른 방향으로 배출합니다.

설치 공간이 제한적이거나, 공기 덕트, 국부적인 열원 또는 방향성 냉각 요구 사항이 있는 장비에서는 원심 송풍기가 공기 흐름 경로 설정에 더 큰 유연성을 제공합니다.

따라서 8530은 냉각 대상 바로 앞에 팬을 단순히 설치할 수 없는 소형 장비에 특히 적합합니다.

엔지니어링 및 OEM 맞춤 제작

전문 냉각 팬 제조업체인 Chungfo Fan은 다양한 장비 요구 사항에 맞춘 OEM 및 맞춤형 냉각 솔루션을 지원합니다.

회사 소개

Guangdong Chungfo Electronic Technology Co., Ltd.는 다수의 고품질 관리 및 기술 인력을 보유하고 있습니다.

당사는 IS09001 품질 관리 시스템을 엄격히 시행하며, 풍동 압력계, 항온항습 시험기, RoHS 시험기, 염수 분무 시험기, 가우스 미터, 소음 시험기 등 완벽한 테스트 장비를 보유하고 있습니다.

고객의 요구 사항에 따라 고객을 만족시키는 제품을 설계하고 생산할 수 있습니다.

당사의 제품은 가전제품, 환기 장비, 의료 장비 및 통신 장비, 스포츠 장비 및 기타 산업 분야에 널리 사용됩니다.

제품은 CE, UL, CUL, TUV, CCC, IATF16949, SGS, REACH 등 다양한 안전 인증을 획득했습니다.

당사는 Midea, Chigo, Konka, Skyworth, Fenda, Electrolux, Samsung, Hitachi 등 국내외 많은 유명 기업과 협력해 왔습니다.

자주 묻는 질문

8530 DC 송풍기 팬은 어떤 전압을 사용하나요?

8530은 DC 12V 작동용으로 설계되었으며, 작동 전압 범위는 7–13V DC입니다.

8530 송풍기 팬의 정격 속도는 얼마인가요?

정격 속도는 5000 RPM ±10%입니다.

8530의 소음 수준은 얼마인가요?

평균 소음 수준은 지정된 테스트 조건에서 49.7 dBA입니다.

8530은 어떤 베어링을 사용하나요?

8530은 유압 베어링 시스템을 사용합니다.

8530을 PCB 냉각에 사용할 수 있나요?

예. 소형 원심 구조는 PCB 및 기타 열 발생 전자 부품으로 냉각 공기 흐름을 유도하는 데 적합합니다.

이 송풍기 팬은 맞춤 제작이 가능한가요?

예. Chungfo Fan은 전기 사양, 배선, 커넥터, 구조 및 애플리케이션별 요구 사항을 포함한 OEM 및 맞춤형 냉각 팬 프로젝트를 지원합니다.

작동 온도 범위는 얼마인가요?

지정된 작동 온도 범위는 -10°C부터 +70°C까지입니다.

8530은 극성 보호 기능이 있나요?

예. 사양에 따르면 모터 회로는 손상 없이 양극과 음극의 역연결을 견딜 수 있습니다.

8530은 로터 잠김 보호 기능이 있나요?

예. 사양에 따르면 모터는 정격 전압에서 72시간 동안 잠긴 상태를 유지해도 화재나 소손 없이 견딜 수 있습니다.

8530 DC 송풍기 팬 샘플 요청

다음 장비 냉각 프로젝트를 위한 소형 12V DC 블로어 팬을 찾고 계신가요?

필요한 전압, 풍량, 정압, 설치 공간 및 적용 조건을 알려주세요. Chungfo Fan은 적합한 블로어 구성을 평가하고 장비에 맞는 OEM 냉각 솔루션을 제공할 수 있습니다.
