전자, 가전, 의료, 농업 장비 등 다양한 분야에서 크로스플로우 팬 고유한 공기 공급 방식과 구조 설계 덕분에 효율적이고 조용한 방열 솔루션의 선두주자로 자리매김하고 있습니다. 본 기사에서는 크로스플로우 팬과 축류 팬의 구조적 특성, 적용상의 이점, 그리고 차이점을 원리, 비교, 성능 시험의 세 가지 관점에서 간략하게 분석합니다.

1. 크로스플로우 팬의 구조 및 기류 특성

크로스플로우 팬(크로스플로우 팬 또는 방사형 흡기 팬이라고도 함)은 여러 개의 날개가 있는 원통형 임펠러, 볼류트, 볼류트 텅으로 구성됩니다. 임펠러는 부분적으로 열려 있고 볼류트에 의해 부분적으로 둘러싸여 있습니다. 공기 흡입구는 개방형 구조이며 원심 팬처럼 양쪽에 공기 흡입구가 없습니다. 팬이 작동하면 공기 흐름은 열린 쪽에서 블레이드 그리드로 들어가 임펠러를 통과한 후 반대쪽에서 볼류트에서 배출되어 넓은 작동 기류를 형성합니다. 내부 기류는 복잡하고 불안정한 상태입니다. 일반적으로 볼류트 텅 근처에 임펠러에 와류 중심이 형성되는 것이 관찰되었습니다. 와류는 팬의 효율과 안정성에 영향을 미칩니다. 와류가 볼류트 텅에 가까우면 팬의 성능과 효율이 향상됩니다. 와류가 볼류트 텅에서 멀리 떨어져 있으면 순환 면적이 증가하고 팬 효율이 감소하며 흐름 안정성이 약해집니다. 쉘 구조, 볼류트 텅의 위치, 그리고 입구와 출구 사이의 압력 차이는 와류 위치에 영향을 미칩니다. 현재 최적화는 실험적 검증에 의존해야 합니다. 적용 특성: 작은 직경에서도 큰 유량을 얻을 수 있습니다. 풍압 분포가 비교적 균일합니다. 긴 스트립 구조 또는 균일한 냉각이 필요한 장비(예: 디스플레이 화면, 청정기 등)에 적합합니다. 설치가 유연하고 구조가 콤팩트하여 평평한 공간에 적합합니다.

2. 크로스플로우 팬과 축류 팬의 성능 비교

축류 팬 축방향으로 공기를 흐르게 하여 공급하며, 집중된 풍압과 큰 유량이 필요한 환기에 자주 사용됩니다. 주로 집풍기, 임펠러, 가이드 베인, 디퓨저로 구성됩니다. 임펠러는 회전 부품이고 다른 부품은 고정되어 있습니다. 축류 팬은 설계가 유연하며, 성능 곡선은 블레이드 설치 각도에 따라 크게 영향을 받습니다. 크로스플로우 팬은 풍량과 에너지 변환 효율 측면에서 일정한 장점이 있지만, 다음과 같은 측면에서 크로스플로우 팬과 대조적입니다.비교 항목 크로스플로우 팬 축류 팬 풍향 임펠러를 통한 수평 방향 임펠러를 통한 축 방향 풍량 배출 특성 균일한 풍량 배출, 긴 스트립에 적합 집중된 풍량 배출, 국부 강제 냉각에 적합 설치 구조 평평하고 컴팩트하여 공간이 제한된 장면에 적합 설치 깊이가 더 깊어야 하며 구조가 비교적 두껍다 소음 성능 저속 작동, 저소음 고속에서 약간 큰 소음 일반적인 응용 분야 디스플레이 장비, 전원 모듈, 공기 청정기 에어컨, 방열 덕트, 대형 전기 제품 방열

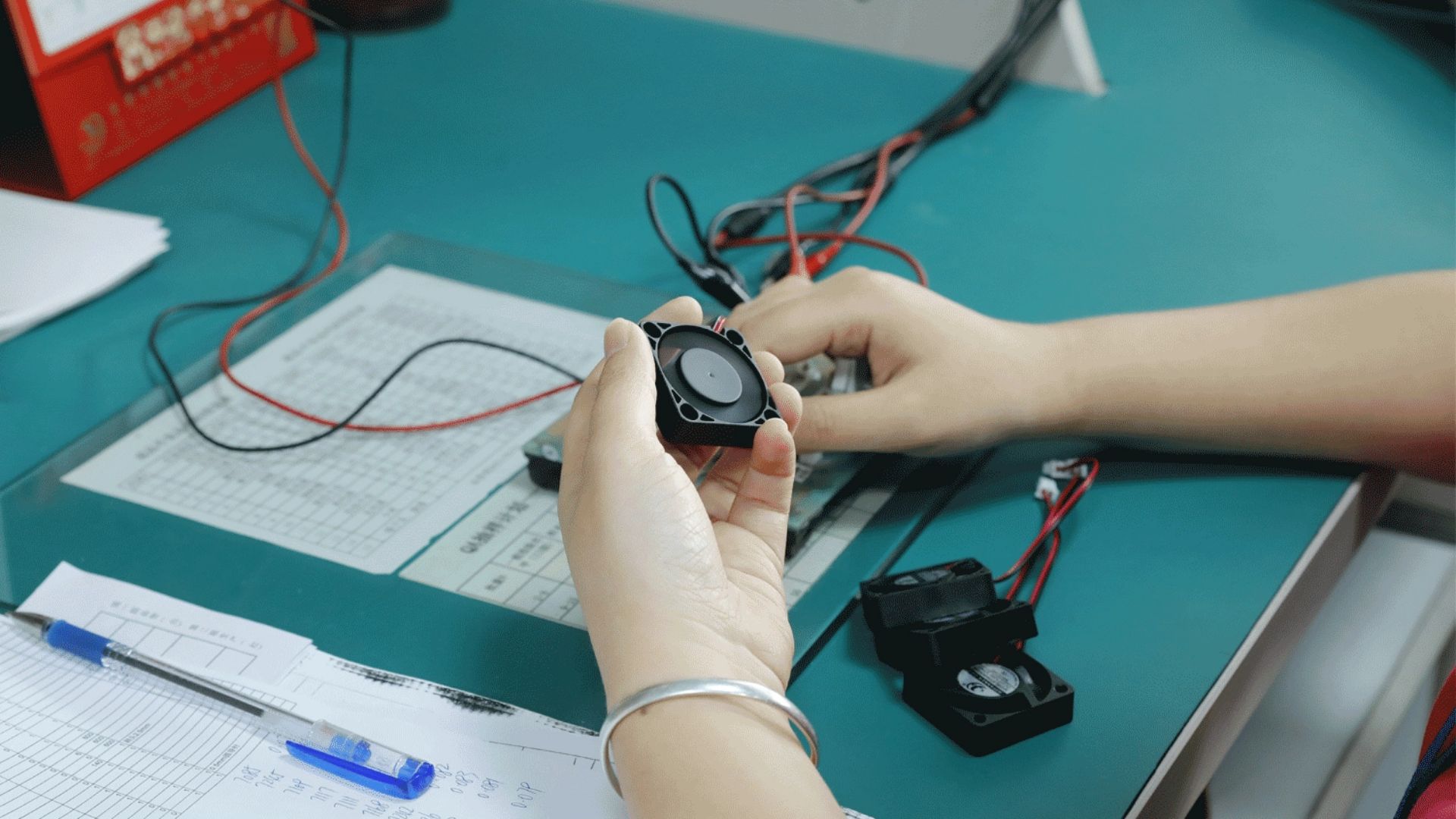

3. 냉각팬 성능 실험 및 실제 시험 방법

냉각 팬 설계는 이론적 계산에만 의존하는 것이 아니라, 실험을 통해 성능을 검증해야 합니다. 널리 사용되는 장치인 직교류 팬의 공기역학적 성능은 다음과 같은 방법으로 시험됩니다.

실험 장치 유형 흡입 실험 장치: 흡입 덕트 상황에 적합하고 구조가 간단하며 빈번하게 사용됨; 배기 실험 장치: 공기 배출 덕트 팬에 사용됨; 흡입 및 배기 결합 장치: 입구와 출구 모두에 덕트가 있는 장비에 적합하며 보다 포괄적인 테스트에 적합함.

성능 매개변수 측정 방법 팬 성능은 주로 다음 매개변수에 초점을 맞춥니다.

유량(Q) : 수집기(아크 또는 원뿔)로 측정할 수 있으며, 손실 계수 φ(일반적으로 0.98~0.99)가 고려됩니다.

여 산업 압력: 정압과 동압으로 구성되며 공기 공급 강도에 영향을 미칩니다.

전력(N): 팬 축 동력은 토크 동력계나 전기 동력계를 사용하여 얻습니다.

능률: 입력 전력과 출력 공기량 공기압 비율을 기반으로 얻어짐.

이러한 매개변수는 팬 성능 곡선을 함께 구성하며, 이는 제품 설계와 실제 선택을 최적화하는 데 사용됩니다.

4. 요약

크로스 플로우 팬의 일반적인 사용 이점 긴 스트립 공기 배출 요구 사항에 적합: 전원 모듈, 스크린 냉각, 정화 배출구 등; 유연한 설치 및 컴팩트한 구조: 공간 절약, 특히 내장형 장치에 적합; 우수한 무소음 작동 효과: 의료 및 사무실 환경에서 널리 사용; 균일한 풍량 및 강력한 제어성: 균형 잡힌 방열 또는 공기 공급 요구 사항 충족; DC 구동으로 정확한 제어: 지능형 속도 조절 가능.
