선택할 때 DC 팬 산업, 전자 또는 냉각 애플리케이션의 경우 고객이 가장 많이 묻는 질문 중 하나는 "DC 팬에 특수 배선이 필요한가요?"입니다.

간단히 말해서 반드시 그런 것은 아니지만 배선 구성은 기존 방식과 다릅니다. 에어컨 팬 극성, 전압, 제어 신호 연결에 주의가 필요합니다.

이 기사에서는 DC 팬의 배선 방식, 설치 방식의 차이점, 그리고 ChangFo와 같은 회사가 성능과 안전성을 극대화하는 동시에 설치를 간소화하는 방법을 설명합니다.

1. 기본 사항: DC 팬 작동 원리

DC 팬(직류 팬)은 직류 전기를 사용하여 작동하며, 전류는 한 방향으로 일정하게 흐릅니다. 브러시리스 모터(BLDC)를 통해 전기 에너지를 기계 에너지로 변환하여 안정적인 공기 흐름과 효율적인 냉각을 제공합니다.

교류로 작동하고 간단한 2선 연결(전류 및 중성선)을 사용하는 AC 팬과 달리, DC 팬은 일반적으로 3선 또는 4선 구성을 사용하여 정밀한 속도 제어와 성능 모니터링을 구현합니다.

2. 일반적인 DC 팬 배선 유형

설계 및 적용 분야에 따라 DC 팬은 다양한 배선 구성으로 제공됩니다.

2선식 DC 팬

빨간색 선: 양극(+)

검은색 전선: 음극(–)

기본 전원 전용 연결로 간단한 냉각 작업에 이상적입니다.

3선 DC 팬

빨간색: 긍정적

검은색: 부정적

노란색 또는 흰색: 속도 피드백을 위한 회전 속도계(RPM 신호).

전자제품과 컴퓨터 냉각팬에 흔히 사용됩니다.

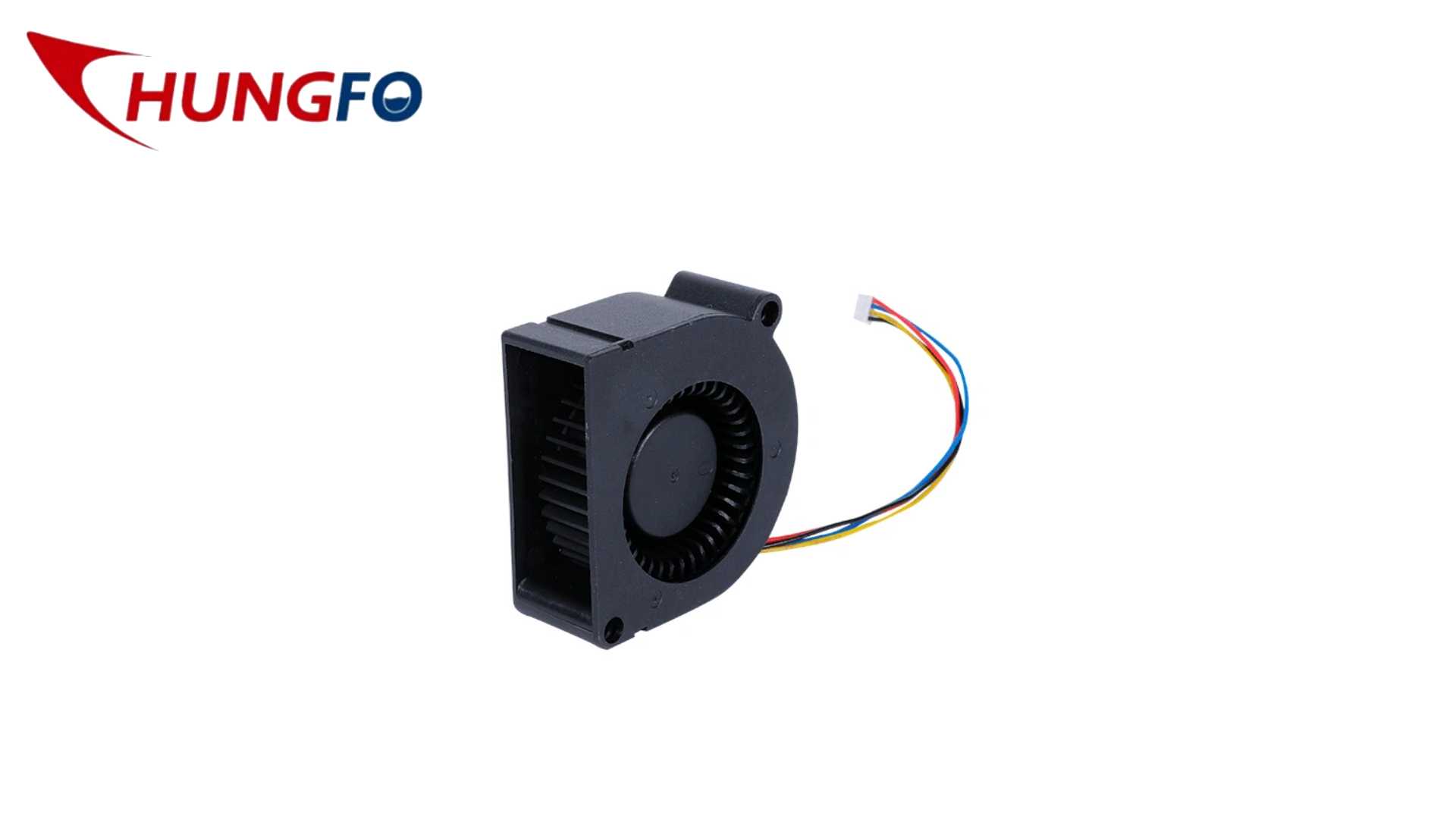

4선식 DC 팬

빨간색: 전원(+)

검정색: 접지(–)

노란색: 회전 속도계 신호

파란색: PWM(펄스 폭 변조) 제어 라인

온도나 부하에 따라 정확한 속도 조절과 자동 조정이 가능합니다.

따라서 DC 팬에는 반드시 "특별한" 배선이 필요하지 않지만 안전하고 효율적인 작동을 위해서는 올바른 핀 연결과 제어 회로가 필요합니다.

3. 전압 및 극성: 주요 설치 고려 사항

넓은 입력 범위(예: 110V~240V AC)를 허용하는 AC 팬과 달리 DC 팬은 전압에 민감합니다.

일반적인 정격 전압에는 적용 분야에 따라 5V, 12V, 24V, 48V가 있습니다.

부적절한 배선(극성 반전 또는 잘못된 전압 공급 등)은 다음과 같은 결과를 초래할 수 있습니다.

모터 소손

RPM 변동

컨트롤러 고장

신뢰성을 보장하기 위해 ChangFo와 같은 제조업체의 대부분 산업용 DC 팬에는 역극성 보호 기능이 포함되어 있어 배선 실수가 발생하더라도 팬이 안전하게 유지됩니다.

4. 컨트롤러나 어댑터가 필요합니까?

대부분의 경우, DC 팬에는 규제된 DC 전원 공급 장치나 드라이버 보드가 필요합니다.

AC 입력만 있는 시스템의 경우, AC-DC 컨버터를 사용하여 올바른 전압을 공급합니다.

산업용 냉각 팬이나 스마트 전자 시스템과 같은 고급 애플리케이션의 경우 팬을 PWM 제어 모듈이나 온도 센서에 연결할 수 있습니다.

이를 통해 자동 속도 조절이 가능해져 냉각 성능과 에너지 효율성이 모두 향상됩니다.

5. DC vs. AC 팬 배선: 간단한 비교

특징 DC 팬 AC 팬

전원 유형 직류 교류

공통선 2~4선 2선

전압 범위 5V–48V 110V–240V

PWM 또는 전압 제어 간단한 켜기/끄기 제어

피드백 타코미터 신호 선택 사항 피드백 없음

일반적인 사용 전자, 자동화, 정밀 냉각 HVAC, 환기, 중부하 냉각

따라서 DC 팬은 배선이 약간 더 복잡하지만 뛰어난 제어력, 안전성, 효율성을 제공하므로 최신 지능형 장비에 이상적입니다.

6. ChangFo의 배선 최적화 팬 솔루션

ChangFo Electronic Technology Co., Ltd.에서는 고객이 성능과 설치 용이성을 모두 중시한다는 것을 알고 있습니다.

그렇기 때문에 당사에서 제조하는 모든 DC 팬, 냉각 팬, 산업용 팬은 간단한 배선, 안정적인 전압 허용 오차, 플러그 앤 플레이 통합을 염두에 두고 설계되었습니다.

우리의 장점:

스마트한 디자인: 색상으로 구분된 지침이 미리 표시된 전선.

안전 보호: 역극성 및 과전류 보호 기능이 내장되어 있습니다.

사용자 정의 전압 옵션: 다양한 시스템에 맞게 5V, 12V, 24V, 48V를 사용할 수 있습니다.

유연한 제어: PWM, 전압 조절 또는 온도 기반 제어를 지원합니다.

팬을 PCB 시스템, 산업용 제어 캐비닛 또는 고성능 전원 모듈에 통합하는 경우 ChangFo 팬은 배선에서 작동까지 안정성을 보장합니다.

7. 마무리 생각

DC 팬에는 특별한 배선이 필요합니까?

꼭 그렇지는 않습니다. 하지만 적절한 배선은 성능과 수명에 매우 중요합니다.

팬의 전선 구성, 전압, 제어 방법을 이해하면 원활한 설치와 오래 지속되는 작동이 보장됩니다.

산업계가 더욱 스마트하고 조용하며 효율적인 냉각을 추구함에 따라 ChangFo는 첨단 기술을 제공하기 위해 최선을 다하고 있습니다. 산업용 팬 뛰어난 결과를 제공하는 동시에 설정을 간소화하는 솔루션입니다.
