엔지니어가 전자 부품, 모터, 전원 공급 장치, 제어 보드, 센서 또는 기타 발열 장치가 포함된 플라스틱 인클로저를 설계할 때 가장 중요한 질문 중 하나는 인클로저에 실제로 필요한 냉각 공기 흐름의 양입니다. 원심 팬의 최대 풍량 등급만 보고 팬을 선택하면 냉각 시스템의 크기가 너무 작거나 커지기 쉽습니다.

더 실용적인 접근 방식은 먼저 필요한 CFM을 계산하고, 허용 가능한 온도 상승 폭을 결정하며, 인클로저 내부와 외부의 공기 흐름 저항을 평가한 다음, 실제 시스템 압력에서 필요한 풍량을 전달할 수 있는 원심 팬을 선택하는 것입니다.

제조업체 및 OEM 엔지니어에게 이 과정은 특히 중요한데, 플라스틱 인클로저는 내부 부피가 비교적 작으면서도 상당한 양의 열을 발생시킬 수 있기 때문입니다. 소형 인클로저에는 좁은 공기 흐름 통로, 필터, 보호 그릴, 회로 기판, 케이블 및 저항을 증가시키는 기타 부품이 포함될 수도 있습니다.

China Chungfo Fan은 DC 및 AC 팬, 원심 송풍기, 횡류 팬, 축류 팬, 프레임리스 팬 및 관련 모터 제품의 연구, 개발 및 제조에 중점을 두고 있습니다. 인클로저 냉각 애플리케이션의 경우, 열 계산과 공기 흐름 및 정압 테스트를 결합하여 팬 선택 과정을 최적화할 수 있습니다.

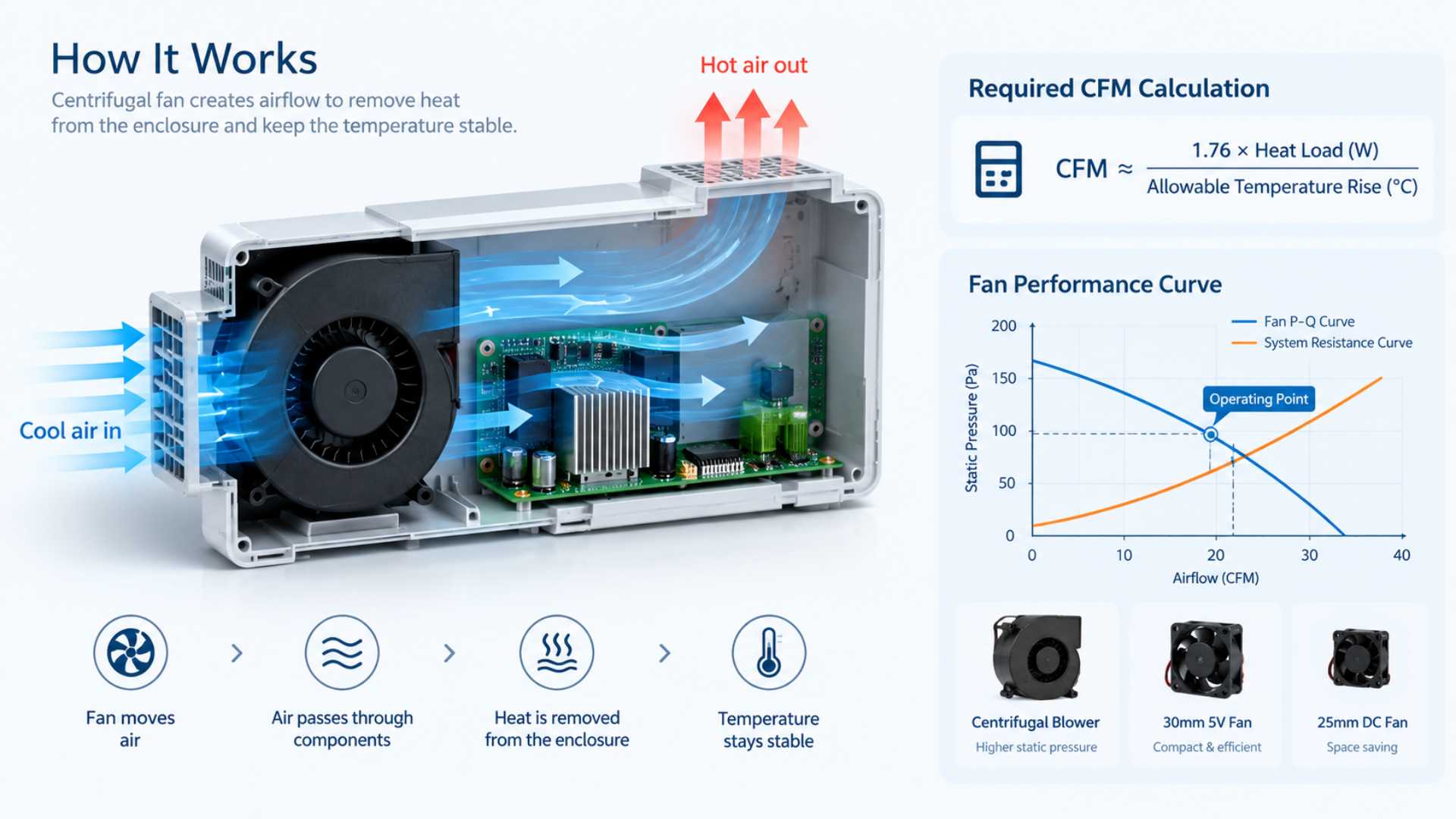

1, 플라스틱 팬 인클로저의 CFM 이해하기

CFM은 분당 입방 피트(cubic feet per minute)를 의미합니다. 이는 팬이 1분 동안 이동시킬 수 있는 공기의 양을 나타냅니다. 인클로저 냉각 애플리케이션에서 필요한 CFM은 내부 온도를 필요한 범위 내로 유지하면서 내부 부품에서 발생하는 열을 제거하기 위해 인클로저를 통과해야 하는 공기의 양을 나타냅니다.

그러나 필요한 풍량과 팬 사양 시트에 인쇄된 풍량 사이에는 중요한 차이가 있습니다.

팬은 저항이 거의 없을 때 특정 CFM의 자유 공기 풍량 등급을 가질 수 있습니다.입구 또는 출구에 저항이 거의 없을 때 말입니다. 동일한 팬이 플라스틱 인클로저 내부에 설치되면 공기가 통풍구, 필터, 그릴, 덕트, 방열판 및 내부 부품을 통과해야 하므로 실제 풍량은 훨씬 낮아질 수 있습니다.

최근의 엔지니어링 지침은 자유 공기 풍량을 최종 설치 풍량으로 간주해서는 안 된다는 점을 일관되게 강조합니다. 실제 작동 지점은 팬 성능 곡선과 인클로저 시스템의 저항 사이의 관계에 의해 결정됩니다.

따라서 기본적인 엔지니어링 질문은 단순히 “팬이 몇 CFM을 생성하는가?”가 아닙니다.

더 나은 질문은 “시스템의 실제 정압에서 인클로저에 몇 CFM이 필요한가?”입니다.

2, 플라스틱 인클로저에 CFM이 중요한 이유

플라스틱 인클로저는 가전제품, 전자 장비, 제어 시스템, 통신 장비, 의료 기기, 산업용 기계, 충전 장비 및 소형 전기 제품에 널리 사용됩니다.

대형 금속 캐비닛과 비교하여 플라스틱 인클로저는 종종 콤팩트하고 가벼우며 최종 제품과 시각적으로 통합되도록 설계됩니다. 이로 인해 열 관리가 더 어려워집니다.

소형 인클로저에는 여러 개의 발열 부품이 포함될 수 있습니다. 전원 공급 장치가 열을 발생시킬 수 있습니다. 모터 드라이버가 열을 발생시킬 수 있습니다. 회로 기판이 지속적으로 열을 방출할 수 있습니다. 변압기, 릴레이, 컨트롤러 또는 LED 모듈도 총 열 부하에 기여할 수 있습니다.

열을 효율적으로 제거하지 못하면 내부 온도가 계속 상승합니다.

과도한 온도는 부품 신뢰성, 전기적 성능, 절연 재료, 윤활유 수명, 플라스틱 변형 저항 및 제품의 전체 서비스 수명에 영향을 줄 수 있습니다.

따라서 냉각 팬의 목적은 단순히 공기 흐름을 만드는 것이 아닙니다. 그 목적은 인클로저 내부에서 발생하는 열이 지속적으로 배출될 수 있도록 충분한 공기 교환율을 확립하는 것입니다.

3, 필요한 CFM을 위한 기본 공식

초기 엔지니어링 추정을 위한 가장 유용한 열 제거 공식은 다음과 같습니다:

필요한 CFM ≈ 1.76 × 열 부하(W) ÷ 허용 온도 상승(°C)

이 공식은 열 에너지, 공기 흐름, 공기 밀도 및 공기의 비열 용량 간의 관계를 기반으로 합니다. 최근 기술 자료들은 예비 인클로저 냉각 계산을 위해 동일한 근사 관계를 제공합니다.

이 공식에서 열 부하는 인클로저 내부에서 발생하는 열의 양을 의미합니다.

허용 온도 상승은 열 설계를 위해 인클로저 입구 공기 온도와 내부 또는 출구 공기 온도 사이에서 허용 가능한 최대 차이를 의미합니다.

예를 들어, 인클로저에 총 100W의 열을 발생시키는 부품이 포함되어 있다고 가정해 보겠습니다.

허용 온도 상승이 10°C인 경우, 이론적인 풍량 요구 사항은 다음과 같습니다:

필요한 CFM = 1.76 × 100 ÷ 10

필요한 CFM = 17.6 CFM

이는 단순화된 계산의 가정 하에 약 17.6 CFM의 실제 풍량이 필요함을 의미합니다.

여기서 중요한 단어는 “실제”입니다.

자유 공기 상태에서 17.6 CFM으로 광고되는 팬이 자동으로 적합한 것은 아닙니다.

선택된 팬은 인클로저에 의해 생성된 정압에서 약 17.6 CFM을 전달할 수 있어야 합니다.

4, 총 열 부하를 계산하는 방법

CFM을 계산하기 전에 총 열 부하를 결정해야 합니다.

이는 제거해야 할 열에 따라 필요한 풍량이 직접적으로 결정되기 때문에 가장 중요한 단계 중 하나입니다.

열 부하에는 일반적으로 인클로저 내부의 모든 주요 부품에서 소산되는 전력이 포함되어야 합니다.

예를 들어, 플라스틱 제어 인클로저에는 30W를 소산하는 전원 공급 장치, 20W를 소산하는 모터 컨트롤러, 15W를 소산하는 제어 PCB, 5W를 소산하는 릴레이 시스템 및 10W를 소산하는 기타 전자 부품이 포함될 수 있습니다.

따라서 대략적인 총 열 부하는 다음과 같습니다:

30W + 20W + 15W + 5W + 10W = 80W

설계자는 모든 부품의 정격 전기 입력 전력을 단순히 합산하기보다는 실제 열 방출량을 사용해야 합니다.

100 W의 전력을 소비하는 장치가 반드시 100 W 전체를 인클로저 내부의 열로 변환하는 것은 아닙니다. 일부 에너지는 기계적, 전기적 또는 다른 출력 형태로 전달될 수 있습니다.

정확한 엔지니어링을 위해서는 부품 제조업체의 손실 데이터, 측정된 온도 데이터 또는 직접적인 열 테스트를 고려해야 합니다.

총 열 부하를 알게 되면 이를 공기 흐름 공식에 대입할 수 있습니다.

5, 허용 온도 상승이 CFM에 미치는 영향

허용 온도 상승은 필요한 공기 흐름에 큰 영향을 미칩니다.

100 W의 열 부하를 고려해 보십시오.

허용 온도 상승이 5°C인 경우:

필요 CFM = 1.76 × 100 ÷ 5

필요 CFM = 35.2 CFM

허용 온도 상승이 10°C인 경우:

필요 CFM = 17.6 CFM

허용 온도 상승이 15°C인 경우:

필요 CFM ≈ 11.7 CFM

허용 온도 상승이 20°C인 경우:

필요 CFM = 8.8 CFM

이는 중요한 설계 원칙을 보여줍니다.

허용 온도 상승이 작을수록 필요한 공기 흐름은 더 커집니다.

전자 장비가 주변 온도보다 5°C만 높게 유지되어야 한다면, 20°C의 온도 상승이 허용되는 경우보다 훨씬 더 많은 공기 흐름이 필요합니다.

따라서 허용 온도 상승은 임의적인 팬 사양이 아닌 장비의 실제 열 요구 사항에서 도출되어야 합니다.

6, 와트(Watts)로부터 CFM 계산하기

유용한 엔지니어링 워크플로는 팬 크기가 아닌 와트(Watts)에서 시작하는 것입니다.

플라스틱 인클로저에 다음이 포함되어 있다고 가정해 보십시오:

전원 공급 장치 열 손실: 40 W

제어 보드 열 손실: 15 W

모터 드라이버 열 손실: 25 W

기타 전자 손실: 10 W

총 열 부하: 90 W

최대 허용 온도 상승이 10°C인 경우:

필요 CFM = 1.76 × 90 ÷ 10

필요 CFM = 15.84 CFM

따라서 예비 열 목표치는 약 15.8 CFM입니다.

설계 엔지니어가 실제 공기 흐름 손실을 고려하고자 한다면, 선택된 팬은 15.8 CFM보다 높은 카탈로그 공기 흐름을 제공해야 할 수 있습니다. 단, 해당 팬의 성능 곡선상에서 필요한 시스템 압력에서 약 15.8 CFM을 여전히 전달할 수 있어야 합니다.

이것이 바로 계산된 CFM을 단순히 자유 공기(free-air) 정격과 일치시키는 것만으로는 실망스러운 결과를 초래할 수 있는 이유입니다.

7, 플라스틱 인클로저 부피 고려하기

인클로저 부피 또한 관련이 있지만, 열 부하 계산을 대체해서는 안 됩니다.

직사각형 인클로저의 경우 부피는 다음과 같이 계산할 수 있습니다:

부피 = 길이 × 너비 × 높이

치수를 피트(feet) 단위로 측정하면 결과는 세제곱피트(cubic feet)가 됩니다.

예를 들어, 2 ft × 1.5 ft × 1 ft 크기의 인클로저 부피는 다음과 같습니다:

2 × 1.5 × 1 = 3 세제곱피트

부피는 설계자에게 인클로저 내부에 포함된 공기의 양을 알려주지만, 얼마나 많은 열이 발생하고 있는지는 알려주지 않습니다.

150 W의 열이 발생하는 작은 인클로저는 30 W의 열만 발생하는 훨씬 큰 인클로저보다 더 많은 냉각 공기 흐름이 필요할 수 있습니다.

이러한 이유로, 열 부하와 허용 온도 상승은 일반적으로 열 공기 흐름 계산의 주요 변수가 되어야 합니다.

그런 다음 부피를 공기 교환 및 내부 공기 흐름 분배를 위한 보조 확인 수단으로 사용할 수 있습니다.

9, 보조 방법으로서의 시간당 공기 교환 횟수

환기 응용 분야의 경우, 또 다른 방법은 시간당 공기 교환 횟수를 사용하는 것입니다.

공식은 다음과 같습니다:

CFM = 인클로저 부피 × 시간당 공기 교환 횟수 ÷ 60

예를 들어, 인클로저의 부피가 3 세제곱피트이고 설계 목표가 시간당 60회의 공기 교환인 경우:

CFM = 3 × 60 ÷ 60

CFM = 3 CFM

이 계산은 정확하게 알려진 전자 열 부하를 제거하는 것보다 일반적인 환기가 목적인 경우 유용할 수 있습니다.

그러나 열을 발생하는 전자 인클로저의 경우, 열 부하 방법이 공기 흐름을 제거해야 할 열의 양과 직접적으로 연결하기 때문에 일반적으로 더 유익합니다.

그런 다음 공기 교환 횟수를 보조 설계 확인 수단으로 사용할 수 있습니다.

9, 정압을 포함해야 하는 이유

필요한 공기 흐름을 계산한 후, 다음으로 중요한 문제는 정압입니다.

이것이 원심 팬이 큰 이점을 제공할 수 있는 부분입니다.

플라스틱 인클로저는 종종 공기 흐름 경로가 제한적입니다. 입구에는 보호 그릴이 포함될 수 있습니다. 먼지 유입을 방지하기 위해 필터가 설치될 수 있습니다. 출구에는 좁은 개구부가 있을 수 있습니다. 내부 회로 기판이 공기 흐름을 차단할 수 있습니다. 덕트가 공기의 방향을 강제로 바꿀 수 있습니다.

각 제한 요소는 압력 강하를 발생시킵니다.

총 시스템 저항에는 입구 저항, 출구 저항, 필터 저항, 그릴 저항, 덕트 저항, 굴곡, 방열판 및 내부 부품 장애물이 포함될 수 있습니다.

최근 팬 선택 참고 자료들은 실제 작동 지점이 팬 성능 곡선과 시스템 저항 곡선의 교차점에 의해 결정된다는 점을 강조합니다.

이는 더 높은 자유 공기 CFM 등급을 가진 팬이 때로는 더 낮은 자유 공기 등급을 가졌지만 더 강력한 압력 성능을 가진 원심 팬보다 제한적인 인클로저에서 더 나쁜 성능을 보일 수 있음을 의미합니다.

10, 팬 P-Q 곡선 이해하기

팬 P-Q 곡선은 공기 흐름과 정압 사이의 관계를 보여줍니다.

저항이 매우 낮을 때, 팬은 비교적 높은 공기 흐름을 생성할 수 있습니다.

시스템 저항이 증가함에 따라 공기 흐름은 감소합니다.

최대 정압에서 공기 흐름은 0에 가까워집니다.

실제 작동 지점은 팬 곡선이 인클로저의 저항 곡선과 교차하는 지점에서 발생합니다.

예를 들어, 원심 팬의 자유 공기 흐름 등급이 30 CFM이라고 가정해 보겠습니다.

인클로저는 100 Pa의 저항을 생성할 수 있습니다.

팬 곡선에서 해당 팬이 100 Pa에서 22 CFM을 전달할 수 있다고 나타나면, 실제 공기 흐름은 30 CFM이 아니라 약 22 CFM입니다.

열 계산에서 25 CFM이 필요한 경우, 카탈로그상의 자유 공기 등급이 계산된 값보다 높아 보이더라도 해당 팬은 요구 사항을 충족하지 못합니다.

이러한 구분은 플라스틱 원심 팬을 선택할 때 매우 중요합니다.

11, 인클로저 저항 추정하기

팬 선택 정확도를 높이는 가장 쉬운 방법은 공기 흐름 경로의 모든 제한 요소를 식별하는 것입니다.

흡입 그릴을 평가해야 합니다.

배출 그릴을 평가해야 합니다.

필터를 평가해야 합니다.

덕트를 평가해야 합니다.

급격한 회전 구간은 평가되어야 합니다.

좁은 통로는 평가되어야 합니다.

방열판과 밀집된 전자 부품 조립체는 평가되어야 합니다.

시스템이 제한적일수록 팬은 더 높은 정압 성능을 필요로 합니다.

단순한 개방형 인클로저는 비교적 낮은 저항을 가질 수 있습니다.

필터와 좁은 배기 통로가 있는 소형 밀폐형 또는 반밀폐형 플라스틱 인클로저는 상당히 더 높은 저항을 가질 수 있습니다.

엔지니어링 개발 과정에서 프로토타입 테스트는 이론적 추정만 하는 것보다 더 신뢰할 수 있는 압력 강하 값을 제공할 수 있습니다.

12, 원심 팬이 소형 인클로저에 도움이 되는 방법

공기가 제한된 경로를 통과해야 할 때 원심 팬이 자주 선택됩니다.

주로 회전축을 따라 공기를 이동시키는 많은 축류 팬과 달리, 원심 팬은 임펠러와 볼류트 구조를 통해 공기를 반경 방향으로 가속합니다.

이로 인해 공기 흐름이 한 방향으로 들어와 다른 방향으로 나가야 하거나 더 높은 정압이 필요한 응용 분야에 유용합니다.

예를 들어, 플라스틱 전자 인클로저는 한쪽에 흡입구가 있고 반대쪽에 배기 덕트가 있을 수 있습니다.

원심 팬을 인클로저에 통합하여 공기가 열 발생 부품을 가로질러 당겨지고 좁은 배출구를 통해 배출되도록 할 수 있습니다.

이러한 배치는 전체 공기 흐름 경로를 개선하고 특정 영역에서 열을 제거하는 데 도움이 될 수 있습니다.

13, 실용적인 안전 마진을 계산하는 방법

이론적인 CFM 계산은 최종 팬 사양이 아니라 시작점입니다.

실제 시스템에는 제조 공차, 먼지 축적, 필터 부하, 공기 흐름 누출, 부품 장애물 및 환경 조건의 변화가 포함됩니다.

따라서 엔지니어는 일반적으로 설계 마진을 포함합니다.

적절한 마진은 응용 분야에 따라 다릅니다.

예비 설계의 경우 엔지니어링 팀은 20%에서 30%의 공기 흐름 마진을 사용하기로 결정할 수 있지만, 이는 보편적인 표준이 아니라 프로젝트 설계 가정으로 취급되어야 합니다.

예를 들어, 계산된 요구 사항이 20 CFM이고 25%의 설계 마진이 선택된 경우:

20 × 1.25 = 25 CFM

설계 목표는 약 25 CFM이 됩니다.

그러나 최종 팬은 여전히 실제 작동 압력에서 25 CFM을 전달할 수 있어야 합니다.

큰 자유 공기(free-air) CFM 수치가 불충분한 정압을 보상하지는 않습니다.

플라스틱 원심 팬 인클로저에 대한 계산 예시

전자 장비에 사용되는 플라스틱 인클로저를 고려해 보십시오.

내부 열 부하는 120 W입니다.

최대 주변 온도는 35°C입니다.

원하는 최대 내부 공기 온도는 45°C입니다.

따라서:

허용 온도 상승 = 45°C − 35°C

허용 온도 상승 = 10°C

예비 공기 흐름 계산은 다음과 같습니다:

필요 CFM = 1.76 × 120 ÷ 10

필요 CFM = 21.12 CFM

이제 설계 팀이 25%의 엔지니어링 마진을 적용한다고 가정합니다:

21.12 × 1.25 = 26.4 CFM

예비 설계 목표는 약 26.4 CFM이 됩니다.

그런 다음 엔지니어는 인클로저 저항을 평가합니다.

입구 그릴, 필터, 내부 통로 및 출구가 합쳐져 약 26 CFM에서 120 Pa의 시스템 저항을 생성한다고 가정해 보십시오.

이제 엔지니어는 120 Pa에서 최소 약 26 CFM을 전달할 수 있는 성능 곡선을 가진 원심 팬을 찾아야 합니다.

0 압력에서 35 CFM을 생성하는 팬이라도 120 Pa에서 20 CFM만 전달할 수 있다면 적합하지 않을 수 있습니다.

자유 공기 정격이 32 CFM인 다른 팬은 성능 곡선이 120 Pa에서 28 CFM을 제공한다면 더 적합할 수 있습니다.

이 예는 왜 CFM 계산과 정압 평가가 함께 수행되어야 하는지를 보여줍니다.

14, 소형 DC 팬을 소형 인클로저에 사용하기

모든 인클로저에 대형 원심 송풍기가 필요한 것은 아닙니다.

일부 소형 전자 제품은 상대적으로 낮은 열 부하와 제한된 설치 공간을 가지고 있습니다.

이러한 응용 분야에서는 소형 DC 팬으로 충분할 수 있습니다.

30mm fan 5v는 물리적 크기와 작동 전압이 모두 제한적인 소형 전자 제품, 휴대용 장치, 소형 제어 모듈 및 기타 저전력 응용 분야에 고려될 수 있습니다.

동일한 원리가 25mm dc fan에도 적용됩니다. 작은 프레임 크기는 사용 가능한 설치 영역이 극도로 제한된 곳에서 유용할 수 있습니다.

그러나 팬의 작은 크기가 엔지니어링 계산의 필요성을 없애지는 않습니다.

설계자는 여전히 필요한 공기 흐름, 사용 가능한 정압, 작동 전압, 소음 요구 사항, 작동 온도 및 예상 수명을 결정해야 합니다.

매우 소형인 제품의 경우 팬이 수천 시간 동안 지속적으로 작동해야 할 수도 있으므로 모터 설계, 베어링 선택 및 열 신뢰성이 중요합니다.

15, 소형 팬 대 원심 팬

소형 축류 팬과 원심 팬 사이의 결정은 공기 흐름 경로를 기반으로 해야 합니다.

인클로저가 비교적 개방된 공기 흐름 경로와 낮은 저항을 가지고 있다면 축류 팬이 효율적인 솔루션을 제공할 수 있습니다.

공기가 좁은 덕트, 필터 또는 복잡한 내부 경로를 통과해야 하는 경우, 더 높은 정압을 생성할 수 있는 능력 때문에 원심 팬이 더 적합할 수 있습니다.

25mm dc fan은 짧고 개방된 환기 경로를 가진 소형 전자 모듈에 적합할 수 있습니다.

30mm fan 5v는 전원 공급 장치가 5 V로 제한된 소형 가전 제품에 적합할 수 있습니다.

동일한 소형 인클로저에 좁은 공기 흐름 채널이나 더 긴 덕트가 포함된 경우 원심 송풍기가 더 매력적일 수 있습니다.

올바른 선택은 항상 프레임 크기만 고려하기보다는 팬 성능 곡선을 사용하여 확인해야 합니다.

16, 응용 예시: 냉장고 냉각

냉동 장비는 인클로저 공기 흐름 설계의 또 다른 유용한 예시를 제공합니다.

냉장고에는 압축기, 제어 시스템, 열을 발생시키는 전기 부품 및 열 교환 구조가 포함되어 있습니다.

냉장고 배기 팬은 특정 환기 장치에서 따뜻한 공기를 지정된 영역에서 멀리 이동시키는 데 사용될 수 있습니다.

그러나 정확한 공기 흐름 요구 사항은 열 부하, 사용 가능한 환기 영역, 온도 제한, 압력 손실 및 전체 냉동 시스템 설계에 따라 다릅니다.

냉장고 응용 분야에서 높은 공기 흐름이 필요한 것처럼 보인다는 이유만으로 팬을 선택해서는 안 됩니다.

설계자는 제거해야 할 열을 계산하고 필요한 작동 공기 흐름을 결정해야 합니다.

공기 흐름이 좁은 채널이나 제한된 출구를 통과해야 하는 경우 정압도 고려해야 합니다.

17, 공기 흐름 방향의 중요성

팬이 서류상으로는 충분한 CFM을 가질 수 있지만 공기 흐름 방향이 잘못 설계되면 냉각 효과가 떨어질 수 있습니다.

공기는 일반적으로 더 시원한 영역을 통해 들어와 인클로저를 떠나기 전에 열을 발생시키는 부품을 가로질러 이동해야 합니다.

입구와 출구가 너무 가깝게 배치되면 팬이 인클로저의 나머지 부분을 효과적으로 냉각하지 못하고 공기를 국부적으로 순환시킬 수 있습니다.

이는 공기 흐름 단락을 생성할 수 있습니다.

출구 공기는 주요 열 발생 영역을 통과하는 대신 즉시 입구 쪽으로 돌아올 수 있습니다.

소형 플라스틱 인클로저의 경우 복잡한 설계에 전산 유체 역학을 사용할 수 있지만 물리적 프로토타입 테스트는 여전히 가치가 있습니다.

온도 센서를 중요한 부품 근처에 설치하여 공기 흐름이 실제로 필요한 위치에 도달하고 있는지 확인할 수 있습니다.

18, 인클로저 내부의 핫스팟 방지

평균 인클로저 온도가 항상 가장 민감한 부품의 온도를 나타내는 것은 아닙니다.

전력 트랜지스터, 모터 컨트롤러 또는 전압 조정기는 주변 공기보다 훨씬 높은 온도에서 작동할 수 있습니다.

이것이 바로 공기 흐름 분배가 중요한 이유입니다.

원심 팬은 공기 흐름이 열 밀도가 가장 높은 영역을 향하도록 배치할 수 있습니다.

배플(Baffle)을 사용하여 공기가 중요한 부품을 우회하지 않도록 할 수도 있습니다.

목표는 단순히 팬 배출구에서 계산된 CFM을 달성하는 것만이 아닙니다.

목표는 실제로 냉각이 필요한 부품에 필요한 양의 냉각 공기가 도달하도록 보장하는 것입니다.

주변 온도 고려

열 설계 시 주변 온도를 포함해야 합니다.

20°C의 실내에서 작동하는 시스템은 40°C에서 작동하는 동일한 시스템과 매우 다른 냉각 요구 사항을 가집니다.

최대 내부 부품 온도가 60°C인 경우, 20°C 주변 온도에서의 허용 온도 상승은 40°C일 수 있습니다.

40°C 주변 온도에서는 허용 온도 상승이 20°C에 불과합니다.

두 번째 조건은 훨씬 더 많은 공기 흐름을 필요로 합니다.

이것이 산업용 및 실외 장비가 통제된 실내 환경에서 사용되는 소비자용 장비보다 더 신중한 팬 선택을 필요로 하는 이유 중 하나입니다.

19, 고도 및 공기 밀도

공기 밀도는 고도와 온도에 따라 변합니다.

고도가 높을수록 공기 밀도는 낮아집니다.

따라서 동일한 체적 공기 흐름에 대해 인클로저를 통과하는 공기의 질량은 더 낮을 수 있습니다.

기본 CFM 공식은 대략적인 표준 공기 상태를 가정하므로, 고고도 애플리케이션은 추가적인 엔지니어링 보정이 필요할 수 있습니다.

이는 산악 지역에서 작동하도록 의도된 장비나 환경 조건이 크게 변하는 애플리케이션에 특히 중요합니다.

예비 계산의 경우 표준 공식이 유용합니다.

중요 장비의 경우 실제 작동 온도, 고도 및 공기 밀도를 열 계산에 포함해야 합니다. 엔지니어링 참조 자료는 또한 환경 조건이 표준 가정과 실질적으로 다를 때 공기 흐름 계산을 보정할 것을 권장합니다.

팬 전압 및 제어 요구 사항

공기 흐름 및 압력 요구 사항이 파악되면 전기 사양도 일치시켜야 합니다.

일반적인 DC 팬 전압에는 5 V, 12 V 및 24 V가 포함됩니다.

소형 제품은 5 V 팬이 필요할 수 있는데, 이는 메인 전자 시스템이 이미 5 V에서 작동하기 때문입니다.

산업용 장비는 사용 가능한 전력 아키텍처에 따라 12 V 또는 24 V 팬을 사용할 수 있습니다.

전압 외에도 엔지니어는 필요한 경우 전류, 시작 동작, 로터 잠김 보호, 속도 제어, 타코미터 출력, PWM 제어 및 알람 기능을 고려해야 합니다.

공기 흐름 요구 사항은 충족하지만 제품의 전력 및 제어 시스템과 올바르게 통합되지 않는 팬은 완전한 솔루션이 아닙니다.

20, 소음 고려 사항

소음은 작은 플라스틱 인클로저에서 중요한 요소가 될 수 있습니다.

회전 속도가 높은 팬은 강력한 공기 흐름을 제공할 수 있지만 더 많은 공기 역학적 소음과 모터 소음을 발생시킬 수도 있습니다.

가전제품, 의료 장비, 사무용 전자 기기 및 소비자 제품에서 음향 성능은 열 성능만큼이나 중요할 수 있습니다.

따라서 설계자는 단순히 사용 가능한 가장 높은 RPM의 팬을 선택하는 것을 피해야 합니다.

더 나은 접근 방식은 필요한 작동 지점을 파악하고 과도한 속도 없이 필요한 공기 흐름과 압력을 전달할 수 있는 팬을 선택하는 것입니다.

난기류, 급격한 굴곡 및 좁은 개구부가 추가 소음을 발생시킬 수 있으므로 공기 흐름 경로 자체도 신중하게 설계해야 합니다.

신뢰성 및 연속 작동

연속 작동을 위해 설계된 장비의 경우 팬 신뢰성은 중요한 고려 사항입니다.

팬은 매일 여러 시간 동안 작동할 수 있습니다.

베어링 선택, 모터 설계, 권선 온도, 작동 온도, 진동 및 먼지 노출은 모두 서비스 수명에 영향을 줄 수 있습니다.

이러한 이유로 China Chungfo Fan은 팬 솔루션을 개발할 때 풍량뿐만 아니라 제품 구조, 전기적 특성 및 적용 조건을 고려합니다.

OEM 고객의 경우, 맞춤화에는 전압, 전류, 속도, 풍량, 압력, 배선 구성, 커넥터 구성 및 기타 기능적 요구 사항이 포함될 수 있습니다.

21, 최종 인클로저 테스트

중요한 애플리케이션의 경우 이론적 계산 후에는 항상 프로토타입 테스트를 수행해야 합니다.

프로토타입 인클로저는 대표적인 주변 환경 조건에서 테스트할 수 있습니다.

온도 센서는 중요한 부품 근처에 배치할 수 있습니다.

그런 다음 의도된 전압 및 제어 조건에서 팬을 작동할 수 있습니다.

엔지니어는 입구 온도, 출구 온도, 내부 핫스팟 온도, 풍량 및 압력을 측정할 수 있습니다.

측정된 결과는 원래의 계산값과 비교할 수 있습니다.

내부 온도가 너무 높으면 몇 가지 요인을 조사해야 합니다.

팬이 실제 시스템 압력에서 충분한 풍량을 생성하지 못할 수 있습니다.

공기 흐름 경로가 막혔을 수 있습니다.

입구 또는 출구가 너무 작을 수 있습니다.

팬이 잘못 배치되었을 수 있습니다.

과도한 누설이 있을 수 있습니다.

열 부하가 원래 예상보다 높을 수 있습니다.

인클로저의 환기 면적이 충분하지 않을 수도 있습니다.

테스트를 통해 대량 생산 전에 이러한 문제를 식별할 수 있습니다.

22, CFM 계산 시 흔히 하는 실수

흔한 실수 중 하나는 데이터시트에 인쇄된 최대 CFM만을 기준으로 팬을 선택하는 것입니다.

이는 정압을 무시하는 것입니다.

또 다른 실수는 인클로저 부피만을 기준으로 풍량을 계산하는 것입니다.

부피만으로는 제거해야 할 열의 양을 설명할 수 없습니다.

세 번째 실수는 실제 전력 소비량을 결정하지 않고 모든 부품의 정격 전력을 열 부하로 사용하는 것입니다.

또 다른 문제는 필요한 풍량을 물리적으로 달성할 수 있는지 고려하지 않고 지나치게 작은 온도 상승치를 사용하는 것입니다.

설계자는 때때로 먼지가 쌓이면 필터가 더 제한적이 된다는 사실을 잊기도 합니다.

따라서 공기 흐름 시스템은 현실적인 작동 조건에서 평가되어야 합니다.

또 다른 흔한 실수는 입구와 출구를 너무 가깝게 배치하는 것입니다.

이는 효과적인 냉각보다는 공기 재순환을 초래할 수 있습니다.

마지막 실수는 열 요구 사항을 정의하기 전에 팬을 선택하는 것입니다.

더 나은 순서는 열 부하를 계산하고, 허용 가능한 온도 상승치를 결정하고, 필요한 풍량을 계산하고, 시스템 저항을 추정하고, 작동 지점을 식별한 다음 팬을 선택하는 것입니다.

23, 실용적인 팬 선택 워크플로우

전체 프로세스는 실용적인 엔지니어링 워크플로우로 요약할 수 있습니다.

첫째, 최대 주변 온도를 결정합니다.

둘째, 허용 가능한 최대 내부 또는 부품 온도를 결정합니다.

셋째, 허용 가능한 온도 상승치를 계산합니다.

넷째, 총 내부 열 부하를 계산합니다.

다섯째, 이론적으로 필요한 CFM을 계산합니다.

여섯째, 인클로저 공기 흐름 경로를 평가합니다.

일곱째, 시스템 정압을 추정하거나 측정하십시오.

여덟째, 적절한 엔지니어링 마진을 추가하십시오.

아홉째, 목표 작동 지점을 원심 팬 성능 곡선과 비교하십시오.

열째, 프로토타입 테스트를 통해 최종 선택을 검증하십시오.

이 워크플로우는 단일 카탈로그 번호를 기준으로 팬을 선택하는 일반적인 문제를 방지하는 데 도움이 됩니다.

24, China Chungfo Fan이 인클로저 냉각을 지원하는 방법

China Chungfo Fan은 다양한 DC 및 AC 냉각 팬 제품을 개발 및 제조하여 다양한 장비 애플리케이션에 공급합니다.

제품군에는 축류 팬, 원심 송풍기, 크로스 플로우 팬, 프레임리스 팬 및 관련 모터 솔루션이 포함됩니다.

OEM 애플리케이션의 경우, 필요한 전압, 전류, 속도, 풍량, 정압, 치수, 소음, 작동 환경 및 배선 요구 사항에 따라 팬을 평가할 수 있습니다.

소형 플라스틱 인클로저의 경우, 설계 프로세스는 고객의 열 부하와 가용 설치 공간에서 시작할 수 있습니다.

그런 다음 필요한 CFM을 계산하고 압력 요구 사항과 일치시킬 수 있습니다.

이 접근 방식은 단순히 외부 치수에 따라 팬을 선택하는 것보다 더 신뢰할 수 있습니다.

China Chungfo Fan은 제품 개발, 금형 개발, 사출 성형, SMT, 조립 및 품질 관리를 아우르는 생산 및 테스트 역량도 갖추고 있습니다.

테스트 장비를 사용하여 풍량, 압력, 소음, 전기적 성능 및 기타 제품 특성을 평가할 수 있습니다.

OEM 및 맞춤형 애플리케이션의 경우, 이러한 역량은 이론적인 팬 계산과 실제 제조된 제품을 연결하는 데 도움이 될 수 있습니다.

25, 결론

플라스틱 원심 팬 인클로저에 필요한 CFM을 계산하는 것은 팬 크기가 아닌 열에서 시작됩니다.

기본 예비 공식은 다음과 같습니다:

필요 CFM ≈ 1.76 × 열 부하(W) ÷ 허용 온도 상승(°C)

이 계산은 이론적인 풍량 요구 사항을 설정합니다.

그러나 이것이 최종 팬 선택을 의미하지는 않습니다.

설계자는 정압, 필터, 그릴, 덕트, 내부 부품, 공기 흐름 방향, 온도 분포, 주변 온도, 고도, 소음 및 신뢰성도 고려해야 합니다.

가장 중요한 차이점은 자유 공기 풍량과 실제 작동 풍량 사이의 구분입니다.

원심 팬은 성능 곡선이 인클로저 시스템 저항 곡선과 교차하는 지점에 따라 선택되어야 합니다.

저저항 인클로저의 경우, 소형 축류 팬으로 충분할 수 있습니다.

좁은 통로, 필터 또는 덕트가 있는 소형 인클로저의 경우, 원심 팬이 더 적절한 압력-유량 성능을 제공할 수 있습니다.

소형 제품은 30mm 팬 5v 또는 25mm DC 팬을 사용할 수 있으며, 열 부하와 풍량 요구 사항이 비교적 낮을 때 사용합니다. 반면 더 크거나 제한적인 시스템은 더 높은 성능의 원심 송풍기가 필요할 수 있습니다.

동일한 계산 원리는 냉장고 배기 팬 시스템, 전자 캐비닛, 가전제품, 의료 장비, 충전 장비 및 산업용 기계와 같은 애플리케이션에도 적용될 수 있습니다.

따라서 가장 신뢰할 수 있는 접근 방식은 열 부하를 계산하고, 허용 온도 상승을 결정하고, CFM을 계산하고, 정압을 평가하고, 성능 곡선에서 팬을 선택한 다음 테스트를 통해 최종 설계를 검증하는 것입니다.

26, FAQ

FAQ 1: 필요한 CFM을 계산하기 위한 기본 공식은 무엇입니까?

예비 공식은 필요한 CFM ≈ 1.76 × 열 부하(W) ÷ 허용 온도 상승(°C)입니다. 결과는 계산 가정 하에 열 제거에 필요한 대략적인 실제 풍량을 나타냅니다.

FAQ 2: 팬의 자유 공기 CFM은 실제 인클로저 풍량과 동일합니까?

아니요. 자유 공기 CFM은 일반적으로 공기 흐름 저항이 매우 낮은 조건에서 측정됩니다. 팬이 필터, 그릴, 덕트 또는 좁은 통로가 있는 인클로저에 설치되면 실제 풍량이 감소할 수 있습니다. 따라서 예상 정압에서 팬 성능 곡선을 확인해야 합니다.

FAQ 3: 100W 인클로저에는 얼마만큼의 CFM이 필요합니까?

답은 허용 온도 상승에 따라 다릅니다. 5°C 온도 상승 시 예비 요구 사항은 약 35.2 CFM입니다. 10°C에서는 약 17.6 CFM입니다. 15°C에서는 약 11.7 CFM입니다. 20°C에서는 약 8.8 CFM입니다.

FAQ 4: 원심 팬을 선택할 때 왜 정압을 고려해야 합니까?

정압은 팬이 극복해야 할 저항을 나타냅니다. 필터, 그릴, 덕트, 방열판 및 좁은 공기 흐름 통로는 공기 흐름을 크게 감소시킬 수 있습니다. 따라서 원심 팬은 자유 공기 조건에서뿐만 아니라 실제 압력 요구 사항에서 평가되어야 합니다.

FAQ 5: 플라스틱 인클로저에 소형 DC 팬을 사용할 수 있습니까?

네, 열 부하와 공기 흐름 요구 사항이 충분히 낮다면 가능합니다. 30mm 팬 5v 또는 25mm dc 팬은 소형 전자 제품에 적합할 수 있지만, 필요한 공기 흐름, 정압, 전압, 소음 및 작동 수명을 모두 평가해야 합니다.

FAQ 6: 축류 팬 대신 원심 팬을 선택해야 하는 경우는 언제입니까?

원심 팬은 공기 흐름이 제한적인 경로, 좁은 덕트, 필터 또는 소형 내부 채널을 통과해야 할 때 특히 유용할 수 있습니다. 공기 흐름 경로가 비교적 개방되어 있고 저항이 낮다면 축류 팬도 적절할 수 있습니다.

FAQ 7: 더 큰 인클로저에는 항상 더 많은 CFM이 필요합니까?

아닙니다. 인클로저 부피는 하나의 요소일 뿐입니다. 필요한 공기 흐름은 주로 열 부하 및 허용 가능한 온도 상승과 관련이 있습니다. 열 부하가 높은 작은 인클로저는 열 부하가 낮은 큰 인클로저보다 더 많은 냉각 공기 흐름이 필요할 수 있습니다.

FAQ 8: 공기 흐름 안전 여유를 추가해야 합니까?

설계 여유는 공기 흐름 손실, 부품 공차, 필터 부하 및 작동 조건과 같은 실제 요인을 고려하는 데 유용할 수 있습니다. 적절한 여유는 애플리케이션에 따라 다르며 보편적인 고정 값으로 취급해서는 안 됩니다.

FAQ 9: 최종 팬 선택을 어떻게 검증할 수 있습니까?

가장 좋은 방법은 필요한 공기 흐름과 정압을 팬 P-Q 성능 곡선과 비교한 다음, 대표적인 프로토타입 인클로저에서 선택한 팬을 검증하는 것입니다. 테스트 중에 온도, 공기 흐름 및 압력을 측정할 수 있습니다.

FAQ 10: China Chungfo Fan은 맞춤형 원심 팬 솔루션을 제공할 수 있습니까?

China Chungfo Fan은 치수, 전압, 전류, 속도, 공기 흐름, 압력, 소음, 배선 및 적용 조건을 기반으로 팬 요구 사항을 평가할 수 있습니다. OEM 프로젝트의 경우, 이러한 요구 사항을 적합한 팬 솔루션을 선택하거나 개발하기 위한 시작점으로 사용할 수 있습니다.
