의료용 인큐베이터는 온도, 습도, 공기 흐름 및 기타 작동 조건이 안정적으로 유지되어야 하는 고도로 제어된 내부 환경을 필요로 합니다. 이러한 시스템에서 공기 흐름은 단순히 공기를 한 지점에서 다른 지점으로 이동시키는 문제가 아닙니다. 순환 패턴은 조절된 공기가 얼마나 효율적으로 분배되는지, 열이 얼마나 고르게 전달되는지, 그리고 챔버 전체의 온도 차이가 얼마나 효과적으로 감소하는지를 결정합니다.

A 크로스 플로우 냉각 팬은 비교적 긴 배출구를 가로질러 넓은 공기 흐름을 생성할 수 있는 능력 때문에 이 과정에서 중요한 역할을 할 수 있습니다. 주로 임펠러 축을 따라 공기를 이동시키는 기존의 축류 팬과 달리, 크로스 플로우 팬은 더 넓은 영역에 걸쳐 공기를 분배할 수 있습니다. 이러한 특성으로 인해 이 기술은 콤팩트한 구조와 비교적 균일한 공기 분배가 요구되는 장비에 적합합니다.

그러나 의료용 인큐베이터 애플리케이션에서 팬 선택은 전체 공기 흐름 시스템과 분리될 수 없습니다. 팬, 공기 흡입구, 가열 요소, 공기 덕트, 배출구 형상, 챔버 구조, 온도 센서 및 제어 알고리즘이 함께 작동해야 합니다. 따라서 팬의 목적은 단순히 최대 공기 흐름을 제공하는 것이 아닙니다. 대신 특정 인큐베이터 설계에 적합한 공기 흐름의 양, 압력, 속도 및 분배 패턴을 제공해야 합니다.

의료용 인큐베이터에서 균일한 공기 흐름이 중요한 이유는 무엇입니까?

의료용 인큐베이터의 내부 환경은 온도 변화가 챔버 내부의 제어된 환경에 직접적인 영향을 미칠 수 있기 때문에 안정적으로 유지되어야 합니다. 일부 영역이 다른 영역보다 훨씬 더 많은 가열된 공기를 받으면 국소적인 고온 지점과 저온 구역이 발생할 수 있습니다.

균일한 공기 흐름은 조절된 공기를 지속적으로 혼합하고 재분배함으로써 이 문제를 줄이는 데 도움이 됩니다. 공기가 적절하게 순환되면 가열 시스템에서 생성된 열이 챔버 전체에 더 고르게 전달될 수 있습니다. 동시에 열을 잃은 공기는 순환 경로로 돌아와 다시 조절될 수 있습니다.

이것은 지속적인 공기 흐름 루프를 생성합니다.

조절된 공기는 가열 및 공기 흐름 섹션을 떠나 챔버로 들어가고, 의도된 순환 경로를 따라 이동하며, 흡입구 영역으로 돌아온 다음 다시 순환됩니다.

이 루프의 효율성은 공기 흐름 패턴에 크게 좌우됩니다. 강력하지만 매우 집중된 제트를 생성하는 팬은 한 영역에서 과도한 속도를 유발하는 반면 다른 영역에서는 순환이 불충분할 수 있습니다. 인큐베이터의 경우, 이는 더 넓고 제어된 공기 흐름 분배보다 덜 바람직할 수 있습니다.

이것이 크로스 플로우 기술이 특정 인큐베이터 설계에 매력적인 이유 중 하나입니다.

현대적인 유아용 인큐베이터는 특정 안전 및 필수 성능 요구 사항을 준수해야 합니다. IEC 60601-2-19는 유아용 인큐베이터를 다루며 온도 안정성 및 온도 균일성과 관련된 요구 사항을 포함합니다. 이 표준은 제어 가능하고 측정 가능한 환경 성능이 인큐베이터 작동의 필수적인 부분임을 인정합니다.

크로스 플로우 팬은 어떻게 작동합니까?

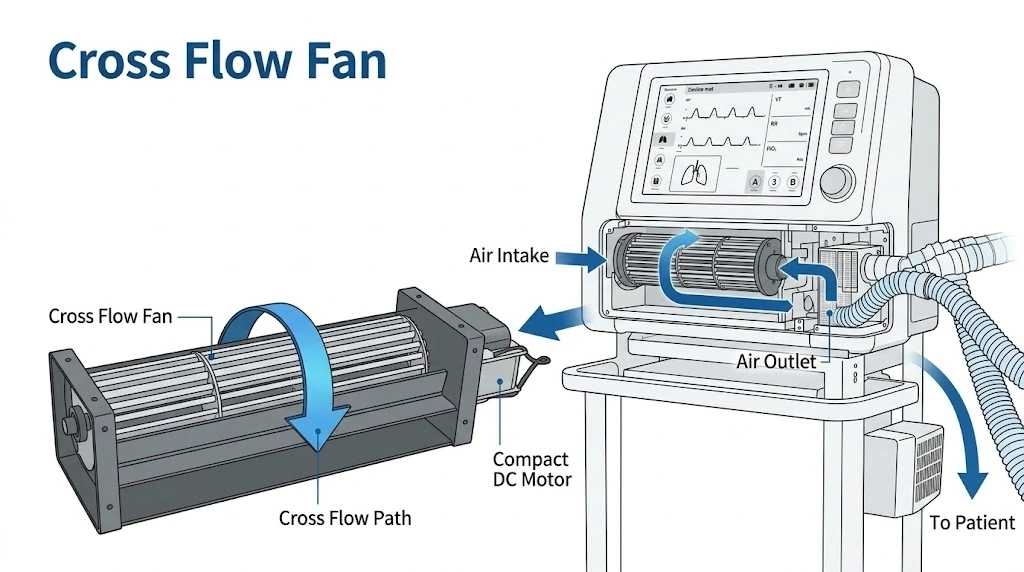

때때로 접선 팬(tangential fan)이라고도 불리는 크로스 플로우 팬은 일반적으로 여러 개의 블레이드가 포함된 긴 원통형 임펠러를 사용합니다. 공기는 임펠러 영역으로 들어가 회전하는 블레이드 구조와 하우징을 통해 방향이 바뀝니다.

중요한 특성은 공기 흐름의 폭입니다.

비교적 작은 원형 배출구에서 공기 흐름을 생성하는 대신, 긴 임펠러는 팬 길이의 대부분에 걸쳐 확장되는 길쭉한 공기 흐름을 생성할 수 있습니다. 이는 장비가 넓거나 길쭉한 영역을 따라 공기 흐름 분배를 필요로 할 때 설계를 특히 유용하게 만듭니다.

공기 흐름 패턴은 블레이드 형상, 임펠러 직경, 회전 속도, 하우징 설계, 흡입구 형상 및 배출구 모양을 포함한 여러 요인의 영향을 받을 수 있습니다.

인큐베이터의 경우 이러한 매개변수는 독립적으로 고려되기보다 함께 최적화되어야 합니다.

하우징은 특히 중요합니다. 잘 설계된 하우징은 팬 구획 내부의 불필요한 재순환을 줄이면서 임펠러에서 원하는 배출구로 공기를 부드럽게 안내할 수 있습니다. 그런 다음 배출구 형상이 공기 흐름이 인큐베이터 챔버로 들어가는 방식을 결정합니다.

목표는 불필요하게 집중된 공기 흐름 경로를 만드는 것을 피하는 것입니다.

대신 시스템은 의도된 영역 전체에 공기를 분배하고 공기가 팬 흡입구로 돌아오기 전에 챔버를 통해 순환하도록 해야 합니다.

크로스 플로우 팬이 인큐베이터 공기 분배에 적합한 이유는 무엇입니까?

크로스 플로우 팬의 주요 장점 중 하나는 비교적 넓은 공기 흐름 패턴을 생성하는 능력입니다.

의료용 인큐베이터는 종종 비교적 길고 콤팩트한 내부 구조를 가지고 있습니다. 설계자는 제어된 챔버 크기를 유지하면서 측벽, 상단 섹션 또는 후면 공기 흐름 채널을 따라 공기를 순환시켜야 할 수 있습니다.

크로스 플로우 팬은 일부 전통적인 팬 구조보다 이러한 공간에 더 쉽게 통합될 수 있습니다.

또한 길쭉한 폼 팩터 덕분에 챔버의 긴 섹션을 따라 공기 흐름 소스를 배치할 수 있습니다. 한 지점에 하나의 작은 공기 흐름 소스를 배치하는 대신 시스템은 더 넓은 섹션을 따라 공기 흐름을 분배할 수 있습니다.

이는 강력한 국소 공기 흐름 집중의 위험을 줄이는 데 도움이 될 수 있습니다.

이 설계는 가열 구성 요소 주변의 공기 흐름 순환도 지원할 수 있습니다. 예를 들어, 조절된 공기는 가열 섹션을 통해 안내된 다음 배출구 채널을 통해 분배될 수 있습니다. 그런 다음 공기는 챔버로 들어가 주변 환경과 열을 교환하고 별도의 또는 통합된 복귀 경로를 통해 돌아옵니다.

실제 공기 흐름 아키텍처는 인큐베이터 제조업체에 따라 다르지만 기본 원칙은 동일합니다. 즉, 단순히 공기 흐름을 최대화하는 것보다 제어된 순환이 더 중요합니다.

팬 크로스 플로우 설계 및 공기 흐름 균일성

Fan Cross Flow라는 용어는 공기가 넓은 영역에 걸쳐 분배되어야 하는 애플리케이션과 자주 연관됩니다.

의료용 인큐베이터의 경우 공기 흐름 균일성은 팬의 길이, 임펠러 형상, 블레이드 모양 및 작동 속도의 영향을 받을 수 있습니다.

더 긴 임펠러는 더 넓은 잠재적 분배 영역을 제공할 수 있지만, 팬 길이를 늘리는 것만으로는 자동으로 균일한 공기 흐름이 생성되지 않습니다. 하우징과 배출구도 적절하게 설계되어야 합니다.

배출구가 너무 좁으면 공기 흐름 속도가 과도해질 수 있습니다.

충분한 압력 없이 배출구가 너무 넓으면 공기 흐름이 약해질 수 있습니다.

내부 덕트에 급격한 회전이 포함되어 있으면 압력 손실이 증가할 수 있습니다.

복귀 공기 경로가 잘못 설계되면 팬이 고르지 않은 흡입구 조건을 받을 수 있습니다.

따라서 팬은 통합 공기 흐름 시스템의 일부로 고려되어야 합니다.

이러한 이유로 엔지니어링 팀은 팬을 자유 공기 흐름 등급에 따라서만 선택하는 대신 실제 인큐베이터 공기 흐름 채널과 함께 팬 성능을 평가해야 합니다.

공기 흐름 속도는 공기 흐름 양만큼 중요합니다

냉각 시스템 설계에서 흔히 하는 실수는 공기 흐름 양에만 집중하는 것입니다.

더 높은 공기 흐름 등급이 반드시 더 나은 인큐베이터 성능을 의미하지는 않습니다.

팬이 많은 양의 공기를 생성하지만 이를 작은 배출구로 보낸다고 가정해 봅시다. 결과적으로 발생하는 공기 속도는 상대적으로 높을 수 있습니다. 만약 이 고속 공기가 챔버로 직접 유입되면, 의도한 부드러운 순환 패턴과는 매우 다른 국소적인 공기 흐름을 만들 수 있습니다.

따라서 민감한 의료 환경에서는 최대 공기 흐름 값보다 공기 흐름의 분배가 더 중요할 수 있습니다.

엔지니어는 최소한 네 가지 주요 매개변수를 고려해야 합니다:

공기 흐름 양

정압

공기 속도

공기 흐름 분배

팬은 필터, 덕트, 가열 부품, 보호 구조물 및 배출구 개구부에 의해 발생하는 저항을 극복하면서 순환을 유지하기에 충분한 흐름을 제공해야 합니다.

이것이 팬 작동 지점이 중요한 이유입니다.

실험실 자유 공기 테스트에서 성능이 좋은 팬이라도 실제 인큐베이터 내부에 설치된 후에는 다르게 작동할 수 있습니다.

공기 흐름 시스템이 열을 분배하는 방식

의료용 인큐베이터에는 일반적으로 순환하는 공기의 온도를 높이는 가열 시스템이 포함되어 있습니다.

팬은 이 조절된 공기를 챔버 전체로 이동시키는 데 도움을 줍니다.

공기 흐름 경로는 열 순환 루프로 이해할 수 있습니다.

첫째, 공기가 가열 영역을 통과하거나 그 근처를 지나갑니다.

둘째, 가열된 공기가 챔버 쪽으로 운반됩니다.

셋째, 공기가 제어된 공간을 통해 순환합니다.

넷째, 공기가 팬과 가열 섹션 쪽으로 돌아옵니다.

다섯째, 이 과정이 반복됩니다.

순환 패턴이 잘 설계되어 있다면, 열이 챔버 전체에 지속적으로 운반되기 때문에 온도 차이를 줄일 수 있습니다.

순환이 좋지 않으면 가열된 공기가 가열 영역 주변에 집중된 상태로 머물 수 있고, 먼 지역은 조절된 공기를 덜 받게 됩니다.

따라서 팬은 제어된 공기 이동을 통해 간접적으로 온도 균일성에 기여합니다.

크로스 플로우 팬과 온도 균일성

온도 균일성은 인큐베이터 공기 흐름 설계에서 가장 중요한 고려 사항 중 하나입니다.

히터에 대해서만 생각하는 구식 접근 방식은 열이 공기를 통해 전달되어야 하기 때문에 불충분합니다.

가열 요소가 안정적인 열 출력을 제공하더라도 최종 온도 분포는 공기가 그 열을 어떻게 전달하느냐에 달려 있습니다.

크로스 플로우 팬은 가열된 공기를 챔버 전체로 운반하는 넓은 순환 패턴을 만드는 데 도움이 될 수 있습니다.

이는 챔버에 조절이 필요한 비교적 넓은 영역이 있을 때 특히 유용합니다.

팬은 공기가 측벽을 따라, 상단을 가로질러, 후면 채널을 통과하거나 전용 공기 흐름 경로를 따라 이동하도록 배치될 수 있습니다.

정확한 배치는 기계적 설계에 따라 다릅니다.

잘 설계된 시스템은 공기가 정체되는 영역을 최소화하려고 노력합니다.

정체 구역에서는 공기가 더 느리게 교환되기 때문에 온도 차이가 발생할 수 있습니다.

목표는 가능한 가장 강력한 공기 흐름을 만드는 것이 아닙니다.

목표는 적절한 순환 패턴을 만드는 것입니다.

공기 흐름 분배가 최대 RPM보다 더 중요한 이유

높은 RPM은 공기 흐름을 증가시킬 수 있지만, 그것이 자동으로 최선의 해결책은 아닙니다.

회전 속도를 높이면 소음, 전력 소비, 기계적 스트레스 및 공기 흐름 속도도 증가할 수 있습니다.

의료용 인큐베이터에서 과도한 공기 흐름은 추가적인 설계 문제를 야기할 수 있습니다.

따라서 최적의 작동 속도는 전체 공기 흐름 시스템에 따라 결정되어야 합니다.

적절하게 설계된 공기 통로를 갖춘 저속 횡류 팬은 집중된 공기 흐름을 만드는 고속 팬보다 더 적합한 분포를 생성할 수 있습니다.

이것이 바로 팬 선택이 RPM이 아닌 시스템 요구 사항에서 시작되어야 하는 이유입니다.

설계 팀은 먼저 필요한 공기 흐름량, 압력, 허용 가능한 소음 수준, 작동 온도 및 사용 가능한 설치 공간을 결정해야 합니다.

이러한 매개변수가 정의된 후에야 팬의 회전 속도와 전기적 사양을 선택해야 합니다.

횡류 팬과 축류 팬 비교

축류 팬은 전자 장치 냉각, 환기 및 일반적인 방열에 널리 사용됩니다.

축류 팬은 일반적으로 회전축과 평행하게 공기를 이동시킵니다. 이 구조는 비교적 개방된 경로를 통해 공기를 직접 이동시켜야 하는 응용 분야에서 효율적입니다.

횡류 팬은 다르게 작동합니다.

길쭉한 임펠러는 넓은 배출구 전체에 걸쳐 공기 흐름을 생성할 수 있어, 작은 원형 개구부를 통해 직접 밀어내는 것보다 긴 구간에 걸쳐 공기를 분산시켜야 하는 응용 분야에 적합합니다.

그렇다고 해서 횡류 팬이 항상 축류 팬보다 나은 것은 아닙니다.

두 기술은 서로 다른 공기 흐름 문제를 해결합니다.

예를 들어, Axial Fan 200mm는 시스템이 비교적 개방된 환기 경로를 통해 높은 공기 흐름을 필요로 할 때 적합할 수 있습니다.

횡류 팬은 시스템이 길고 평평한 공기 흐름 분포 패턴을 필요로 할 때 더 적절할 수 있습니다.

올바른 선택은 시스템의 공기 흐름 저항, 공간 제약, 압력 요구 사항, 소음 목표 및 필요한 분포 패턴에 따라 달라집니다.

200mm 축류 팬이 횡류 설계를 대체할 수 없는 이유

팬의 물리적 크기가 원하는 공기 흐름 패턴을 제공할 수 있는지 여부를 결정하지는 않습니다.

200mm 축류 팬은 개방형 시스템을 통해 상당한 양의 공기를 이동시킬 수 있지만, 그 출력은 일반적으로 원형 팬 영역 주변에 집중됩니다.

인큐베이터가 긴 챔버 전체에 공기를 고르게 분산시켜야 하는 경우, 설계자는 공기 흐름을 확산시키기 위해 추가적인 덕트나 디퓨저가 필요할 수 있습니다.

횡류 팬은 길쭉한 임펠러 덕분에 더 넓은 배출구 구조를 자연스럽게 지원할 수 있습니다.

이는 특정 공기 흐름 아키텍처를 단순화할 수 있습니다.

그러나 이는 항상 실제 시스템 테스트를 통해 검증되어야 합니다.

디퓨저가 있는 적절하게 설계된 축류 팬 시스템도 제어된 분포를 달성할 수 있습니다.

따라서 엔지니어링 질문은 "어떤 팬이 보편적으로 더 나은가?"가 되어서는 안 됩니다.

더 유용한 질문은 "어떤 공기 흐름 구조가 필요한 분포, 압력, 소음 및 설치 요구 사항을 충족할 수 있는가?"입니다.

의료용 인큐베이터의 저소음 요구 사항

소음은 또 다른 중요한 고려 사항입니다.

의료용 인큐베이터는 과도한 소음 출력이 바람직하지 않을 수 있는 환경에서 사용됩니다. 신생아 응용 분야에서 장비는 민감한 환자와 의료진 가까이에서 작동합니다.

팬 소음은 여러 원인에서 발생할 수 있습니다.

모터 전자기 소음

베어링 소음

임펠러 불균형

공기 난류

하우징 진동

공진

과도한 속도로 작동

따라서 저소음 공기 흐름 설계에는 단순히 조용한 모터를 선택하는 것 이상의 작업이 필요합니다.

임펠러는 적절하게 균형이 잡혀 있어야 합니다.

모터는 부드럽게 작동해야 합니다.

하우징은 진동 전달을 줄여야 합니다.

공기 흐름 경로는 불필요한 난류를 피해야 합니다.

작동 지점은 과도한 속도를 피해야 합니다.

크로스 플로우 팬의 경우, 블레이드 형상과 하우징 설계가 소음 결과에 상당한 영향을 미칠 수 있습니다.

이것이 실험실 팬 사양에만 의존하지 않고 실제 장비 내부에서 프로토타입 테스트를 수행해야 하는 또 다른 이유입니다.

팬 베어링이 장기 작동에 미치는 영향

의료용 인큐베이터는 장기간 연속적으로 작동할 수 있습니다.

따라서 베어링 선택은 중요한 고려 사항입니다.

예상 작동 시간, 온도, 속도, 하중 및 환경 조건에 따라 적절한 베어링 시스템을 선택해야 합니다.

베어링 성능은 신뢰성과 소음 모두에 영향을 줄 수 있습니다.

베어링이 마모됨에 따라 진동과 소음 출력이 증가할 수 있습니다.

따라서 연속 작동 장비의 경우, 엔지니어는 명목상의 실험실 데이터에만 의존하기보다 실제 작동 조건 하에서 예상되는 베어링 수명을 평가해야 합니다.

팬 모터, 베어링 시스템 및 임펠러는 하나의 기계적 조립품으로 취급되어야 합니다.

의료용 인큐베이터 팬을 위한 재료 선택

재료 선택은 신뢰성, 열 안정성 및 장기 작동에 영향을 줄 수 있습니다.

팬 하우징과 임펠러는 높아진 작동 온도와 반복적인 열 사이클을 견뎌야 할 수 있습니다.

재료 선택 시 치수 안정성도 고려해야 합니다.

온도에 따라 크게 변하는 부품은 임펠러와 하우징 사이의 간격에 영향을 줄 수 있습니다.

해당 간격은 소음, 효율성 및 공기 흐름 성능에 영향을 줄 수 있습니다.

따라서 엔지니어링 팀은 인큐베이터의 전체 온도 범위를 고려해야 합니다.

팬은 실온에서만 올바르게 작동해서는 안 됩니다.

장비의 예상 작동 조건 하에서 허용 가능한 기계적 및 전기적 성능을 유지해야 합니다.

에어 필터가 크로스 플로우 팬 성능에 미치는 영향

많은 인큐베이터 시스템은 제어된 공기질을 유지하기 위해 여과 기능을 통합합니다.

필터는 공기 흐름 저항을 유발합니다.

필터에 먼지가 쌓이면 저항이 증가할 수 있습니다.

이는 팬의 작동 지점을 변화시킬 수 있습니다.

깨끗한 필터로 충분한 공기 흐름을 제공하는 팬이라도 필터 저항이 증가하면 더 적은 공기 흐름을 제공할 수 있습니다.

따라서 팬은 자유 공기 성능만 고려하기보다 예상되는 시스템 저항에 따라 선택해야 합니다.

이러한 상황에서는 압력 성능이 특히 중요해집니다.

공기 흐름 시스템은 가능할 때마다 실제 필터, 덕트 및 배출구 구조를 사용하여 평가해야 합니다.

이를 통해 엔지니어링 팀은 선택한 팬이 현실적인 조건에서 필요한 순환을 유지할 수 있는지 판단할 수 있습니다.

공기 덕트 설계 및 크로스 플로우 팬 성능

좋은 팬이라도 나쁜 공기 덕트를 보완할 수는 없습니다.

공기 흐름 채널은 불필요한 압력 손실을 최소화하고 가능한 한 급격한 전환을 피해야 합니다.

흡입구는 안정적인 공기 흐름 상태를 제공해야 합니다.

배출구는 챔버 설계에 따라 공기를 분배해야 합니다.

복귀 경로는 공기가 팬으로 효율적으로 돌아올 수 있도록 해야 합니다.

크로스 플로우 팬은 넓은 공기 흐름을 제공할 수 있지만, 그 공기 흐름이 최종적으로 어떻게 사용되는지는 덕트가 결정합니다.

예를 들어, 설계가 잘못된 배출구는 챔버의 한쪽 면이 다른 쪽보다 훨씬 더 많은 공기 흐름을 받게 할 수 있습니다.

적절하게 설계된 배출구는 공기 흐름을 더 고르게 분배할 수 있습니다.

이는 팬 선택과 덕트 설계를 함께 고려하여 개발해야 함을 의미합니다.

센서 위치 및 공기 흐름 분배

온도 센서는 시스템의 또 다른 중요한 부분입니다.

센서는 특정 위치의 환경을 측정합니다.

센서 주변의 공기 흐름이 전체 챔버를 대표하지 못하면 제어 시스템이 잘못된 정보를 받을 수 있습니다.

예를 들어, 센서가 히터에서 나오는 따뜻한 공기의 경로에 직접 위치하면 다른 영역보다 더 높은 온도를 감지할 수 있습니다.

그러면 제어 시스템은 먼 지역이 여전히 더 차가운 상태임에도 불구하고 가열을 줄일 수 있습니다.

이는 왜 공기 흐름 설계와 센서 배치가 조정되어야 하는지를 보여줍니다.

목표는 고립된 공기 흐름이 아닌 챔버의 대표적인 상태를 측정하는 것입니다.

폐루프 제어가 팬 순환과 함께 작동하는 방식

현대 의료 장비는 센서와 전자 제어 시스템을 사용하여 온도를 조절할 수 있습니다.

제어 시스템은 온도를 모니터링하고 가열 출력이나 공기 흐름 작동을 조정할 수 있습니다.

이러한 시스템에서 팬은 지속적인 순환을 제공하고 컨트롤러는 측정된 상태에 반응합니다.

그 결과는 피드백 루프입니다.

센서가 온도를 측정합니다.

컨트롤러는 측정된 온도와 목표 값을 비교합니다.

가열 시스템이 출력을 조정합니다.

팬이 조절된 공기를 분배합니다.

센서가 결과적인 환경을 다시 측정합니다.

이 과정이 지속적으로 반복됩니다.

따라서 팬은 국부적인 온도 차이를 줄이고 챔버가 가열 변화에 더 일관되게 반응하도록 도움으로써 제어 루프의 안정성에 기여합니다.

낮은 공기 흐름 방해를 위한 설계

균일한 공기 흐름이 반드시 난류가 전혀 없는 공기 흐름을 의미하는 것은 아닙니다.

실제 장비에는 덕트, 굴곡부, 가열 부품, 필터 및 구조적 요소가 포함되어 있습니다.

공학적 목표는 예측 가능하고 제어되는 공기 흐름 패턴을 만드는 것입니다.

과도한 난류는 소음을 증가시키고 불균일한 속도 분포를 만들 수 있습니다.

반면에 불충분한 혼합은 온도 성층화를 초래할 수 있습니다.

따라서 최상의 설계는 순환과 혼합의 균형을 맞춥니다.

크로스 플로우 팬은 유용한 공기 흐름의 기반을 제공할 수 있지만, 최종 결과는 팬을 떠난 후 공기 흐름이 어떻게 유도되는지에 달려 있습니다.

의료용 인큐베이터의 균일성 테스트

팬 선택 후에는 항상 시스템 수준의 테스트가 뒤따라야 합니다.

인큐베이터는 여러 측정 지점에서 평가될 수 있습니다.

온도 센서는 챔버 내의 대표적인 위치에 배치될 수 있습니다.

그런 다음 시스템은 안정적인 상태에 도달할 때까지 작동할 수 있습니다.

기록된 온도를 비교하여 균일성 정도를 결정할 수 있습니다.

동일한 원리가 공기 흐름 속도에도 적용됩니다.

다른 위치에서 측정을 수행하여 공기 흐름이 비정상적으로 높거나 낮은 영역을 식별할 수 있습니다.

테스트에는 음향 측정, 소비 전력, 모터 온도 및 장기 작동 테스트가 포함될 수 있습니다.

의료 장비의 경우, 테스트 방법론은 적용 가능한 규제 및 제품 요구 사항을 따라야 합니다.

IEC 60601-2-19는 온도 안정성 및 균일성 요구 사항을 포함하여 유아용 인큐베이터의 안전성과 필수 성능을 구체적으로 다룹니다. 현재 IEC 간행물은 2023년 개정안이 포함된 2020년 판입니다.

프로토타입 테스트가 필수적인 이유

컴퓨터 시뮬레이션은 엔지니어가 물리적 생산 이전에 공기 흐름 거동을 이해하는 데 도움을 줄 수 있습니다.

전산 유체 역학(CFD)은 공기 속도, 온도 분포 및 잠재적인 정체 구역을 시각화할 수 있습니다.

그러나 시뮬레이션이 물리적 테스트를 완전히 대체해서는 안 됩니다.

실제 장비에는 제조 공차, 표면 거칠기, 필터 저항, 모터 변동, 조립 편차 및 기타 변수가 포함됩니다.

프로토타입 테스트는 시뮬레이션을 통해 완벽하게 예측하기 어려운 문제를 밝혀낼 수 있습니다.

따라서 실용적인 개발 프로세스는 시뮬레이션과 물리적 테스트를 결합할 수 있습니다.

먼저 엔지니어가 공기 흐름 목표를 정의합니다.

그런 다음 팬과 덕트 개념을 개발합니다.

다음으로, 시뮬레이션을 사용하여 예비 설계를 평가할 수 있습니다.

그 후 프로토타입을 조립할 수 있습니다.

마지막으로, 정의된 작동 조건 하에서 실제 인큐베이터를 테스트할 수 있습니다.

이 프로세스를 통해 팬과 공기 흐름 시스템을 함께 개선할 수 있습니다.

China Chungfo Fan이 의료용 공기 흐름 애플리케이션을 지원하는 방법

팬 제조업체에게 의료 장비 애플리케이션을 지원한다는 것은 표준 팬 모델을 공급하는 것 이상의 의미가 있습니다.

공급업체는 고객의 작동 조건, 설치 공간 및 공기 흐름 요구 사항을 이해해야 합니다.

China Chungfo Fan은 다양한 장비 애플리케이션을 위해 DC 및 AC 팬, 블로어,크로스 플로우 팬및 관련 모터 제품을 개발하고 제조합니다.

인큐베이터 프로젝트의 경우, 팬 선택 프로세스에서 팬 치수, 정격 전압, 전류, 회전 속도, 공기 흐름, 정압, 소음, 베어링 구조, 작동 온도 및 연결 요구 사항과 같은 매개변수를 고려할 수 있습니다.

표준 팬이 장비 설계와 완전히 일치하지 않는 경우 맞춤화도 고려할 수 있습니다.

예를 들어, 고객은 특정 와이어 길이, 커넥터, 회전 속도, 공기 흐름 성능 또는 설치 구조를 요구할 수 있습니다.

맞춤화의 목적은 단순히 팬 자체를 변경하는 것이 아닙니다.

더 중요한 목표는 팬을 전체 공기 흐름 시스템에 맞추는 것입니다.

크로스 플로우 냉각 팬 선택 시 중요한 매개변수

의료용 인큐베이터용 팬을 선택하기 전에 엔지니어는 애플리케이션 요구 사항을 정의해야 합니다.

첫 번째 매개변수는 필요한 공기 흐름입니다.

두 번째는 필요한 정압입니다.

세 번째는 사용 가능한 설치 공간입니다.

네 번째는 허용 가능한 소음 수준입니다.

다섯 번째는 작동 온도 범위입니다.

여섯 번째는 필요한 서비스 수명입니다.

일곱 번째는 전기 입력입니다.

여덟 번째는 원하는 공기 흐름 분포입니다.

이러한 매개변수는 함께 평가되어야 합니다.

공기 흐름이 우수한 팬이라도 사용 가능한 공간 내에 맞지 않으면 적합하지 않을 수 있습니다.

소형 팬은 완벽하게 맞을 수 있지만 충분한 압력을 제공하지 못할 수 있습니다.

고압 팬은 공기 흐름 요구 사항을 충족할 수 있지만 과도한 소음을 발생시킬 수 있습니다.

따라서 올바른 팬은 전체 시스템에 적절한 균형을 제공하는 팬입니다.

팬 맞춤화가 인큐베이터 통합을 개선할 수 있는 이유

의료 장비 제조업체는 종종 엄격한 기계적 공간 제한을 받습니다.

팬은 센서, 가열 부품 또는 구조 부품을 방해하지 않으면서 정의된 공기 흐름 구획에 맞아야 합니다.

맞춤화를 통해 이러한 제약 조건을 해결할 수 있습니다.

제조업체는 장비 요구 사항에 따라 팬 치수, 전기 사양, 배선 구성 또는 성능 매개변수를 조정할 수 있습니다.

그러나 모든 수정 사항은 테스트를 통해 검증되어야 합니다.

목표는 항상 예측 가능하고 반복 가능한 성능이어야 합니다.

의료용 팬을 위한 품질 관리

지속적으로 작동하는 장비에 사용되는 팬의 경우 품질 일관성이 특히 중요합니다.

제조 공정은 임펠러 밸런스, 모터 성능, 베어링 조립, 전기적 특성 및 최종 공기 흐름 성능과 같은 주요 매개변수를 제어해야 합니다.

동적 밸런싱은 기계적 진동을 줄이는 데 도움이 될 수 있습니다.

전기 테스트를 통해 모터 특성을 확인할 수 있습니다.

공기 흐름 테스트를 통해 성능을 확인할 수 있습니다.

소음 테스트를 통해 비정상적인 음향 출력을 식별할 수 있습니다.

온도 테스트를 통해 고온 조건에서의 성능을 평가할 수 있습니다.

특정 품질 관리 프로그램은 고객의 제품 요구 사항 및 해당 규정에 따라 수립되어야 합니다.

안정적인 팬이 연속 작동에 중요한 이유

인큐베이터는 간헐적이 아닌 연속적으로 작동해야 할 수 있습니다.

따라서 팬은 장비의 장기적인 신뢰성 체인의 일부가 됩니다.

공기 흐름이 예기치 않게 감소하면 온도 분포가 변할 수 있습니다.

진동이 증가하면 음향 출력이 증가할 수 있습니다.

모터가 과열되면 서비스 수명에 영향을 줄 수 있습니다.

베어링이 조기에 마모되면 팬이 불안정해질 수 있습니다.

이러한 이유로 팬 신뢰성은 인큐베이터가 이미 개발된 후가 아니라 초기 설계 단계에서 고려되어야 합니다.

크로스 플로우 냉각 팬과 미래의 의료 장비

의료 장비가 더욱 소형화됨에 따라 공기 흐름 설계가 점점 더 중요해지고 있습니다.

소형 장비는 대형 덕트와 기존 공기 흐름 구조를 위한 내부 공간이 부족합니다.

동시에 전자 제어 시스템은 더욱 정교해지고 있습니다.

센서는 여러 매개변수를 모니터링하고 컨트롤러는 시스템 작동을 지속적으로 조정합니다.

이러한 환경에서 예측 가능한 공기 흐름 특성을 가진 소형 팬은 점점 더 가치가 높아질 수 있습니다.

크로스 플로우 기술은 좁은 기계적 공간 내에서 길고 비교적 균일한 공기 흐름 패턴이 필요할 때 특히 흥미롭습니다.

결론

크로스 플로우 냉각 팬은 넓은 공기 흐름 패턴을 생성하고 챔버를 통한 지속적인 순환을 지원함으로써 의료용 인큐베이터의 공기 흐름 균일성에 크게 기여할 수 있습니다.

그러나 균일한 공기 흐름은 팬만으로 만들어지는 것이 아닙니다.

팬은 가열 요소, 공기 덕트, 필터, 배출구 구조, 복귀 경로, 센서 및 제어 시스템과 함께 작동해야 합니다.

가장 중요한 목표는 최대 RPM이나 최대 공기 흐름이 아닙니다.

그것은 제어된 공기 흐름입니다.

적절하게 선택된 크로스 플로우 팬은 조절된 공기를 더 넓은 영역에 분배하고, 정체된 영역을 줄이며, 챔버 전체에 열을 전달하는 데 도움을 줄 수 있습니다. 적절한 공기 흐름 경로 및 폐루프 온도 제어와 결합하면 더 일관된 환경 조건을 지원할 수 있습니다.

200mm 축류 팬과 비교했을 때, 횡류형 설계는 긴 배출구를 따라 넓은 분포가 필요한 응용 분야에 유용한 다른 기류 구조를 제공할 수 있습니다. 어떤 기술도 팬 크기나 기류 등급만으로 선택해서는 안 됩니다. 최종 결정은 시스템 저항, 필요한 기류, 압력, 소음, 설치 공간, 온도 범위 및 분포 요구 사항을 기반으로 해야 합니다.

의료용 인큐베이터 제조업체의 경우, 최적의 팬 선택 과정은 전체 시스템에서 시작됩니다.

기류 목표를 정의하십시오.

순환 경로를 설계하십시오.

적절한 팬을 선택하십시오.

압력과 기류를 평가하십시오.

프로토타입을 제작하십시오.

온도 균일성을 측정하십시오.

기류 분포를 측정하십시오.

소음과 신뢰성을 평가하십시오.

그런 다음 전체 시스템을 최적화하십시오.

의료용 인큐베이터 및 기타 온도 제어 의료 장비를 개발하는 제조업체의 경우, 경험이 풍부한 팬 공급업체와 협력하면 개발 과정을 단축하고 팬과 장비 간의 통합을 개선하는 데 도움이 될 수 있습니다.

China Chungfo Fan은 맞춤형 장비 응용 분야를 위한 DC 및 AC 팬 솔루션, 블로어 솔루션 및 횡류 팬 솔루션을 제공하여 고객이 특정 시스템 설계에 따라 기류, 기계적 통합 및 성능 요구 사항을 평가하도록 도울 수 있습니다.

자주 묻는 질문(FAQ)

횡류 팬이란 무엇입니까?

횡류 팬은 긴 원통형 임펠러를 사용하여 확장된 배출구 전체에 기류를 생성합니다. 비교적 콤팩트한 설치 공간 내에서 넓은 기류 분포가 필요할 때 일반적으로 사용됩니다.

의료용 인큐베이터에 횡류 팬이 사용되는 이유는 무엇입니까?

더 넓은 영역에 걸쳐 조절된 공기를 순환시키는 데 도움이 되는 넓은 기류 패턴을 제공할 수 있습니다. 이는 팬이 인큐베이터의 공기 덕트, 가열 시스템 및 제어 시스템과 적절하게 통합될 때 온도 분포를 지원할 수 있습니다.

횡류 팬이 자동으로 균일한 온도를 보장합니까?

아니요. 팬은 기류 시스템의 일부일 뿐입니다. 균일한 온도는 팬, 공기 덕트, 가열 시스템, 배출구 설계, 센서 위치, 제어 전략 및 챔버 구조에 따라 달라집니다.

인큐베이터의 경우 횡류 팬이 축류 팬보다 더 낫습니까?

항상 그런 것은 아닙니다. 축류 팬은 개방된 경로를 통해 직접적인 기류가 필요한 응용 분야에 적합할 수 있는 반면, 횡류 팬은 넓고 긴 기류 패턴이 필요할 때 유용할 수 있습니다. 적절한 선택은 전체 시스템 요구 사항에 따라 달라집니다.

횡류 팬이 인큐베이터 내부의 핫스팟을 줄일 수 있습니까?

적절하게 설계된 순환 시스템은 조절된 공기를 지속적으로 분배하여 핫스팟을 줄이는 데 도움이 될 수 있습니다. 그러나 실제 결과는 온도 매핑 및 시스템 수준 테스트를 통해 검증되어야 합니다.

횡류 팬을 선택할 때 어떤 매개변수를 고려해야 합니까?

중요한 매개변수로는 기류, 정압, 회전 속도, 소음, 전압, 전류, 작동 온도, 치수, 베어링 구조, 서비스 수명 및 기류 분포가 있습니다.

의료용 인큐베이터 응용 분야를 위해 팬을 맞춤화할 수 있습니까?

프로젝트에 따라 맞춤화에는 치수, 전기 사양, 와이어 구성, 커넥터 유형, 회전 속도 및 기류 성능이 포함될 수 있습니다. 모든 맞춤형 설계는 실제 장비에서 검증되어야 합니다.

공기 덕트가 횡류 팬 성능에 어떤 영향을 미칩니까?

덕트는 팬의 기류가 챔버로 얼마나 효과적으로 전달되는지를 결정합니다. 덕트 설계가 불량하면 팬 자체의 성능이 충분하더라도 압력 손실이 증가하거나 불균일한 분포가 발생할 수 있습니다.

인큐베이터 팬 설계에서 저소음이 중요한 이유는 무엇입니까?

의료용 인큐베이터는 환자 및 의료진 근처에서 지속적으로 작동할 수 있습니다. 모터 진동, 베어링 소음, 임펠러 불균형 및 기류 난류를 줄이면 전체적으로 더 조용한 시스템을 구현하는 데 도움이 될 수 있습니다.

인큐베이터 기류 균일성은 어떻게 테스트해야 합니까?

테스트에는 정의된 작동 조건 하에서 챔버 내부의 여러 온도 및 기류 측정 지점이 포함될 수 있습니다. 구체적인 테스트 절차는 해당 제품 표준 및 규제 요구 사항을 따라야 합니다.

온도 제어에서 팬은 어떤 역할을 합니까?

팬은 공기를 순환시켜 가열 시스템에서 생성된 열이 챔버 전체로 전달되도록 합니다. 따라서 더 대표적이고 일관된 챔버 환경을 조성하도록 도와 온도 제어 루프를 지원합니다.

왜 팬을 전체 인큐베이터 내부에서 테스트해야 합니까?

필터, 덕트, 가열 부품 및 배출구 구조가 기류 저항을 생성하기 때문에 설치 후 팬 성능이 변할 수 있습니다. 전체 시스템을 테스트하면 기류, 온도 균일성, 소음 및 신뢰성에 대한 보다 현실적인 평가를 제공할 수 있습니다.
