최근 출시되는 소형 가전제품들은 점점 더 작아지고, 조용해지고, 스마트해지고, 다기능화되고 있습니다. CPAP 기기, 소형 공기청정기, 아로마 디퓨저, 개인용 공기 처리 장치, 전자식 냉각 시스템 또는 소형 가전제품은 책상이나 침대 옆 탁자에서 아주 적은 공간만 차지하지만, 내부 부품은 여전히 ​​열을 발생시키고 제어된 공기 흐름을 필요로 합니다.

이는 중요한 엔지니어링 과제를 제기합니다. 작은 장치가 제한된 내부 공간을 통해 충분한 공기를 이동시키면서 동시에 허용 가능한 온도, 소음, 에너지 소비, 신뢰성 및 제품 크기를 유지하려면 어떻게 해야 할까요?

많은 응용 분야에서,소형 DC 원심 송풍기효과적인 해결책을 제공합니다.

기존의 개방형 축류 팬과 달리 원심 송풍기는 보다 집중된 공기 흐름 경로를 통해 공기를 이동시키도록 설계되었으며, 소형 구조 내에서 유용한 정압을 생성할 수 있습니다. 따라서 이 기술은 공기가 덕트, 필터, 좁은 통로, 열원 또는 기타 공기 흐름 저항을 발생시키는 구성 요소를 통과해야 할 때 특히 유용합니다.

CPAP 기기에서 공기 흐름과 압력은 기기 구조의 핵심 요소입니다. 소형 가전제품에서도 동일한 공기 흐름 기술을 냉각, 환기, 여과, 순환, 냄새 관리 또는 열 방출에 활용할 수 있습니다.

따라서 제조업체에게 적합한 소형 송풍기를 선택하는 것은 단순히 회전 속도가 높은 팬을 고르는 문제가 아닙니다. 진정한 엔지니어링 과제는 공기 흐름, 압력, 소음, 열 성능, 전력 소비, 크기, 제어 요구 사항 및 예상 작동 수명을 모두 충족하는 것입니다.

소형 기기에서 열 관리의 중요성이 더욱 커지는 이유

소형 가전제품에 대한 선호 추세는 어려운 공학적 모순을 야기했다.

소비자들은 소형 제품을 기대하지만, 제품 내부의 전자 부품들은 끊임없이 열을 발생시킵니다. 모터, 제어 보드, 전원 공급 장치, 센서, 발열체, 충전 회로, 프로세서, LED 모듈 등 다양한 전자 부품들이 내부 온도 상승에 기여합니다.

제품의 크기가 작아지면 자연 대류가 일어날 수 있는 공간도 줄어듭니다.

대형 가전제품은 내부 공간이 충분하여 열이 자연스럽게 퍼질 수 있습니다. 하지만 소형 가전제품은 이러한 장점이 없습니다. 열이 특정 부품 주변에 축적되어 국부적인 과열 지점이 발생할 수 있습니다.

이러한 고온 지점은 부품 수명, 전기적 안정성, 플라스틱 하우징 온도, 음향 성능 및 전반적인 제품 신뢰성에 영향을 미칠 수 있습니다.

소형 DC 원심 송풍기는 제어된 공기 흐름 경로를 만들어 이 문제를 해결하는 데 도움이 될 수 있습니다.

설계자는 수동 환기에만 의존하는 대신 송풍기를 사용하여 특정 흡입구에서 공기를 빨아들여 특정 열원이나 배출구로 내보낼 수 있습니다.

이는 내부 구조가 복잡할 때 특히 유용합니다.

예를 들어, 공기청정기는 비교적 작은 장치 안에 필터, 모터, 제어반, 전원 공급 장치, 센서 및 공기 배출구를 포함할 수 있습니다. 아로마 디퓨저는 제어 회로, 미스트 발생 시스템, 조명 부품 및 소형 공기 흐름 채널을 포함할 수 있습니다. CPAP 기기는 송풍기, 제어 전자 장치, 압력 감지 부품, 가습 관련 부품 및 튜브 연결부를 포함할 수 있습니다.

각 응용 분야마다 필요한 공기 흐름량은 다르지만, 열과 공기를 제한된 공간 내에서 관리해야 한다는 근본적인 엔지니어링 문제는 동일합니다.

원심 송풍기가 일반 축류 팬보다 더 적합한 이유는 무엇일까요?

축류 팬개방된 공간을 통해 공기가 비교적 자유롭게 흐를 수 있는 용도에 매우 적합합니다.

하지만 많은 소형 제품들은 통풍이 잘 되는 환경을 제공하지 않습니다.

공기는 좁은 덕트, 필터, 그릴, 열교환기, 밀폐된 공간 또는 배관 시스템을 통과해야 할 수 있습니다. 이러한 모든 구성 요소는 저항을 발생시킵니다.

원심 송풍기는 임펠러와 하우징을 통해 공기 흐름의 방향을 바꿉니다. 이러한 구조 덕분에 송풍기는 더욱 집중된 공기 흐름과 유용한 정압을 생성할 수 있습니다.

이러한 특징은 CPAP 시스템에 특히 중요합니다.

CPAP 기기는 단순히 기기 내부에 바람을 일으키는 것만으로는 충분하지 않습니다. 연결된 공기 흐름 경로를 통해 제어된 공기를 공급해야 합니다. 따라서 송풍기는 압력 및 공기 흐름 시스템에서 중요한 역할을 합니다.

CPAP 설계에 관한 엔지니어링 참고 자료에서는 원심 송풍기가 크기가 작고 시스템 저항 하에서 필요한 공기 흐름을 생성할 수 있기 때문에 적합한 구조라고 언급합니다.

동일한 원리가 소형 가전제품에도 적용될 수 있습니다.

공기청정기의 필터가 공기 흐름을 제한하는 경우, 팬은 필터로 인해 발생하는 압력 강하에도 불구하고 공기 흐름을 유지해야 합니다.

아로마 디퓨저가 좁은 내부 통로를 사용하는 경우, 공기 흐름원은 해당 통로를 통해 충분한 공기 흐름을 유지해야 합니다.

소형 전자 장비 케이스에 방열판과 제한된 통풍구가 있는 경우, 냉각 팬은 케이스로 인해 발생하는 저항을 극복해야 합니다.

따라서 팬을 선택할 때는 공기 흐름뿐만 아니라 전체 시스템을 항상 고려해야 합니다.

CPAP 기기에서 발생할 수 있는 열 관련 문제점은 무엇인가요?

CPAP 기계는 공기 흐름을 생성하는 부품 자체가 열을 발생시킬 수 있다는 점에서 특히 흥미롭습니다.

직류 모터는 전기 에너지를 기계 에너지로 변환하지만, 입력 에너지가 모두 유용한 기계적 출력으로 전환되는 것은 아닙니다. 일부 에너지는 열로 손실됩니다.

따라서 송풍기는 밀폐된 공간 내부에서 열원이 될 수 있습니다.

또한, 압축 및 압력 발생은 이동하는 공기의 온도를 상승시킬 수 있습니다. CPAP 열역학을 연구한 자료에 따르면 송풍기 효율 저하로 인해 송풍기 주변에서 열이 발생할 수 있으며, 공기 압축 또한 공기 흐름 온도 상승에 기여할 수 있습니다.

이로 인해 여러 가지 열 관련 고려 사항이 발생합니다.

첫 번째는 모터 온도입니다.

송풍기를 장시간 연속 작동시키면 모터 손실로 인해 내부 온도가 점차 상승할 수 있습니다. 짧은 실험실 테스트에서는 문제가 없어 보이는 모터라도 장시간 작동 후에는 다르게 작동할 수 있습니다.

두 번째는 제어 전자 장치입니다.

송풍기는 모터 구동기, 센서 시스템, 전력 변환 회로 또는 제어 보드와 함께 작동할 수 있습니다. 이러한 전자 부품들도 열을 발생시킵니다.

세 번째는 주변 울타리입니다.

송풍기가 통풍이 제한적인 소형 플라스틱 하우징 내부에 설치될 경우 모터와 전자 부품 주변에 열이 축적될 수 있습니다.

네 번째는 기류 온도입니다.

송풍기에서 발생하는 공기 흐름은 하류 부품의 온도와 시스템을 통해 전달되는 공기에 영향을 미칠 수 있습니다.

그렇기 때문에 열 관리는 공기 흐름 설계와 완전히 별개의 문제로 취급하기보다는 함께 고려해야 합니다.

연속 운전을 위해서는 안정적인 열 성능이 필수적입니다.

CPAP 기계는 일반적으로 수면 중 장시간 작동하도록 설계되었습니다.

이는 열 설계가 단기 테스트에만 기반해서는 안 된다는 것을 의미합니다.

선풍기나 송풍기는 10분 동안은 잘 작동할 수 있지만, 몇 시간 후의 온도 변화는 매우 다를 수 있습니다.

기온이 상승하면 여러 가지 변화가 일어날 수 있습니다.

모터 권선 저항이 증가할 수 있습니다.

베어링 상태는 변할 수 있습니다.

전자 부품은 추가적인 열 스트레스를 받을 수 있습니다.

플라스틱 소재는 고온을 견딜 수 있습니다.

윤활 특성은 변할 수 있습니다.

기계 부품 및 공기 흐름 조건이 변경됨에 따라 소음 특성도 변경될 수 있습니다.

따라서 제조업체에게 있어 올바른 접근 방식은 실제 작동 조건에서 송풍기를 평가하는 것입니다.

시험 시 전압, 기류, 정압, 주변 온도, 작동 시간, 설치 방향, 외함 구조 및 실제 기류 저항을 고려해야 합니다.

송풍기 사양은 최종 제품과 별개로 평가해서는 안 됩니다.

CPAP 사용 시 저소음이 중요한 이유

열 관리 문제는 CPAP 송풍기 문제의 한 측면에 불과합니다.

소음 또한 마찬가지로 중요합니다.

CPAP 기계는 사용자의 침대 옆에 장시간 놓여 있는 경우가 많습니다. 조용한 침실에서는 기계적 또는 공기역학적 소음이 조금만 증가해도 눈에 띄게 느껴질 수 있습니다.

따라서 송풍기는 압력, 공기 흐름, 속도, 효율 및 소음 성능의 균형을 맞춰야 합니다.

속도가 높을수록 공기 흐름과 압력이 커지지만, 공기역학적 소음과 기계적 소음도 증가할 수 있습니다.

목표는 단순히 가장 빠른 모터를 선택하는 것이 아닙니다.

대신 임펠러 형상, 모터 설계, 하우징 구조, 공기 흐름 채널, 베어링 시스템, 속도 제어 방식 및 설치 설계가 모두 조화롭게 작동해야 합니다.

이것이 바로 고성능 애플리케이션에 사용되는 소형 원심 송풍기가 일반적인 소형 냉각 팬보다 훨씬 더 정교할 수 있는 이유 중 하나입니다.

공기 흐름, 압력 및 열 사이의 관계

선풍기 선택 시 흔히 저지르는 실수 중 하나는 풍량(CFM)에만 집중하는 것입니다.

저항이 0이거나 매우 낮은 조건에서 측정된 공기 흐름은 팬이 완제품 내부에서 제공하는 공기 흐름을 반드시 나타내는 것은 아닙니다.

시스템에는 필터, 덕트, 그릴, 튜브, 방열판, 굴곡부, 밸브 또는 기타 제한 장치가 포함될 수 있습니다.

저항이 증가함에 따라 송풍기의 작동점이 변합니다.

이러한 이유로 엔지니어는 압력-유량 곡선을 분석하여 실제 작동 지점을 파악해야 합니다.

자유 공기 흐름 등급이 높은 송풍기라도 제한적인 시스템에서는 성능이 저하될 수 있습니다.

반대로, 적절한 압력 용량을 갖춘 송풍기는 시스템 저항이 증가하더라도 유용한 공기 흐름을 유지할 수 있습니다.

열 성능은 이러한 관계와 관련이 있습니다.

송풍기가 시스템과 제대로 호환되지 않아 비효율적으로 작동하게 되면, 전기 소모량은 증가하는 반면 유용한 공기 흐름은 여전히 ​​부족할 수 있습니다.

이는 불필요한 열을 발생시킬 수 있습니다.

따라서 송풍기를 올바르게 선택하면 전기 입력과 유효 공기 흐름 간의 관계를 개선하여 열 효율을 높일 수 있습니다.

소형 CPAP 디자인으로 인해 포장에 어려움이 발생합니다.

공간 또한 중요한 고려 사항입니다.

CPAP 기기는 가정에서 사용하기에 충분히 휴대하기 편리하도록 설계되었으며, 많은 경우 여행 중에도 사용할 수 있습니다.

따라서 송풍기는 제한된 내부 공간에 맞아야 합니다.

설계자는 송풍기의 외부 치수, 흡입구 위치, 배출구 위치, 장착 구멍, 케이블 배치, 제어 인터페이스 및 주변 여유 공간을 고려해야 합니다.

송풍기는 독립적인 구성 요소로만 평가될 수 없습니다.

그것은 전체 기계 구조에 맞아야 합니다.

소형 원심형 설계는 공기 흐름을 하우징을 통해 재분배할 수 있기 때문에 큰 개방형 축 방향 공기 흐름 경로가 필요하지 않다는 장점을 제공할 수 있습니다.

이를 통해 엔지니어는 더욱 컴팩트한 내부 공기 흐름 채널을 만들 수 있습니다.

공기청정기는 어떨까요?

소형 공기청정기에도 동일한 열 및 공기 흐름 원리가 적용됩니다.

소형 공기청정기에는 상당한 공기 흐름 저항을 발생시키는 필터 시스템이 포함될 수 있습니다.

동시에 모터와 전자 장치는 열을 발생시킵니다.

따라서 팬은 시스템 차원에서 두 가지 기능을 수행해야 합니다.

필터를 통해 공기를 이동시키고 원하는 공기 순환을 유지하는 데 도움이 되어야 합니다.

또한 제품 아키텍처에서 요구하는 경우 내부 부품의 환기를 지원해야 합니다.

최근 출시되는 소형 공기청정기는 조용한 작동을 강조하는 경우가 많습니다. 예를 들어, 시중의 소형 공기청정기는 여러 단계의 팬 속도 조절 기능과 저소음 작동 모드를 제공하여 공기 흐름 제어와 소음 성능이 가정용 제품에서 얼마나 밀접하게 연관되어 있는지를 보여줍니다.

적절하게 선택된 소형 원심 송풍기는 제품이 밀폐된 필터 또는 덕트 구조를 통해 특정 방향으로 공기 흐름을 필요로 하는 경우에 특히 유용할 수 있습니다.

아로마 디퓨저는 공기 흐름 조절도 필요합니다.

아로마 디퓨저는 공기 흐름이 제품 성능에 영향을 미칠 수 있는 또 다른 소형 가전제품의 예입니다.

방향제 장치는 주변 환경에 향기를 퍼뜨리기 위해 작은 팬이나 공기 흐름 시스템을 포함할 수 있습니다.

해당 제품은 일반적으로 침실, 사무실, 거실 또는 기타 조용한 공간에 배치되기 때문에 과도한 소음은 사용자 경험을 저해할 수 있습니다.

아로마 디퓨저의 물리적 크기는 모터와 공기 흐름 통로에 사용할 수 있는 공간을 제한하기도 합니다.

일부 시중에서 판매되는 아로마 디퓨저 제품은 DC12V 입력과 소형 내부 공기 흐름 구조를 사용하는데, 이는 해당 제품군에서 소형 공기 흐름 부품의 중요성을 보여줍니다.

이러한 용도에서는 팬에 반드시 매우 높은 압력이 필요한 것은 아닙니다. 오히려 엔지니어는 소형화, 안정적인 공기 흐름, 낮은 전력 소비, 저소음 및 긴 작동 수명을 우선시할 수 있습니다.

소형 제품에 12볼트 DC 팬이 유용한 이유는 무엇일까요?

에이12볼트 DC 팬12V는 이미 전자 및 임베디드 시스템에서 널리 사용되고 있기 때문에 많은 저전압 제품에 매력적인 선택지가 될 수 있습니다.

기존 전력 아키텍처와의 통합을 간소화할 수 있습니다.

하지만 전압만으로는 선풍기의 적합성을 판단할 수 없습니다.

엔지니어는 다음 사항을 평가해야 합니다.

정격 전압

작동 전압 범위

현재 소비량

속도

공기 흐름

정압

소음

베어링 구조

작동 온도

기대 수명

모터 보호

커넥터 구성

장착 치수

제어 방법

CPAP 시스템이나 기타 중요 제품의 경우, 이러한 매개변수는 실제 적용 요구 사항에 비추어 평가해야 합니다.

전압 정격이 편리한 소형 팬이라 할지라도 압력 용량, 소음, 온도 범위 또는 신뢰성이 용도에 맞지 않으면 적합하지 않을 수 있습니다.

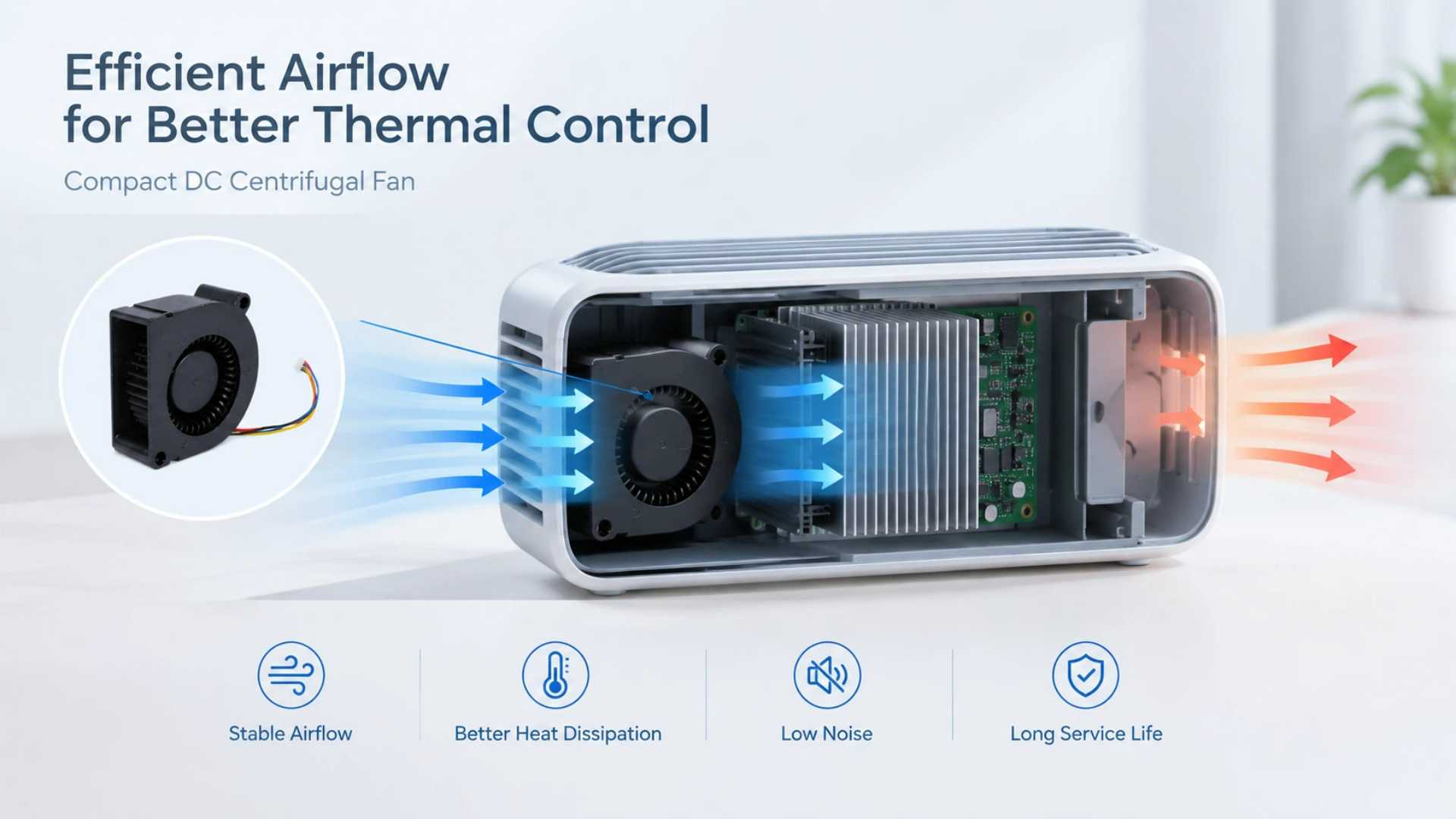

소형 송풍기가 실내 과열 지점 감소에 어떻게 도움이 되는가

소형 송풍기의 가장 실질적인 열적 이점은 종종 국부적인 과열 지점의 감소입니다.

모터 드라이버와 전력 회로가 들어 있는 소형 케이스를 상상해 보세요.

강제적인 공기 흐름이 없으면 전자 부품 주변에 열이 집중될 수 있습니다.

적절하게 설계된 공기 흐름 경로를 통해 차가운 ​​주변 공기를 밀폐된 공간으로 유입시키고 따뜻한 공기는 배출구로 배출할 수 있습니다.

따라서 송풍기는 반복 가능한 열 경로를 구축할 수 있습니다.

중요한 점은 송풍기가 밀폐된 공간 내부에서 뜨거운 공기를 무작위로 순환시켜서는 안 된다는 것입니다.

공기 흐름은 의도적으로 설계되어야 합니다.

공기는 비교적 시원한 곳에서 유입되어 관련 발열 부품을 가로지르거나 근처를 지나 적절한 배출구를 통해 빠져나가야 합니다.

바로 이 지점에서 시스템 수준의 공기 흐름 설계가 중요해집니다.

팬 하우징 및 공기 흐름 채널 설계의 역할

원심 송풍기를 둘러싼 하우징은 단순히 보호 기능만 하는 것이 아닙니다.

이는 공기 흐름 방향, 압력 발생, 누출, 소음 및 시스템 효율에 영향을 미칩니다.

설계가 잘못된 공기 흐름 경로는 난류를 발생시키고 불필요한 압력 손실을 초래할 수 있습니다.

급격한 굴곡, 갑작스러운 지형 변화, 좁은 통로, 그리고 부적절하게 배치된 배출구는 모두 효과적인 공기 흐름을 저해할 수 있습니다.

따라서 송풍기와 제품 외함은 하나의 공기 흐름 시스템으로 간주해야 합니다.

제조업체가 고성능 송풍기를 선택하더라도 제품 덕트 설계가 부실하면 최종 성능은 여전히 ​​실망스러울 수 있습니다.

이것이 바로 프로토타입 테스트가 필수적인 이유입니다.

BLDC 기술이 장기 운영에 매력적인 이유는 무엇일까요?

브러시리스 DC 모터 기술은 기존 브러시 모터에서 발생하는 기계적 정류 과정 없이 효율적이고 제어 가능한 작동을 제공할 수 있기 때문에 소형 공기 흐름 제품에 널리 사용됩니다.

장시간 작동이 필요한 애플리케이션의 경우 속도를 전자적으로 제어할 수 있는 기능이 유용할 수 있습니다.

컨트롤러는 시스템 요구에 따라 송풍기 속도를 조절할 수 있습니다.

예를 들어, 공기청정기는 필터 저항이나 공기질 요구 사항이 변할 때 공기 흐름을 증가시킬 수 있습니다.

소형 냉각 시스템은 내부 온도가 낮을 ​​때는 속도를 줄이고 온도가 올라가면 속도를 높일 수 있습니다.

CPAP 시스템은 압력 조절 구조의 일부로 제어된 송풍기 작동을 사용할 수 있습니다.

일부 CPAP 송풍기 설계에서는 정밀한 제어가 중요하기 때문에 DC 브러시리스 모터와 전자식 속도 제어를 사용합니다.

팬 선정은 시스템부터 시작해야 하는 이유

최고의 송풍기는 반드시 풍량이 가장 높은 송풍기는 아닙니다.

최고의 송풍기는 실제 시스템 작동 지점에서 요구되는 성능을 제공하는 것입니다.

엔지니어는 먼저 애플리케이션을 정의하는 것부터 시작해야 합니다.

필요한 공기 흐름량은 얼마입니까?

극복해야 할 압력은 무엇입니까?

사용 가능한 공간은 얼마나 되나요?

예상되는 주변 온도는 몇 도입니까?

제품은 얼마나 오랫동안 연속 작동할 수 있습니까?

어느 정도의 소음 수준이 허용 가능한가요?

사용 가능한 전압은 얼마입니까?

어떤 제어 신호가 필요합니까?

달성해야 할 신뢰성 목표는 무엇입니까?

어떤 자격증과 서류가 필요합니까?

이러한 매개변수를 알게 되면 송풍기를 더욱 과학적으로 선택할 수 있습니다.

기타 전자 및 가정용품에 사용되는 소형 팬

소형 공기 흐름 솔루션에 대한 수요는 CPAP 기기를 훨씬 넘어섭니다.

소형 냉각 팬과 송풍기는 전자 제어 시스템, 통신 장비, 전원 공급 장치, 충전 장비, 실험실 기기, 가전 제품 및 휴대용 장치에 점점 더 많이 사용되고 있습니다.

소형 가전제품은 직접 냉각을 위해 팬이 필요할 수 있습니다.

또 다른 경우에는 결로를 방지하기 위해 공기 순환이 필요할 수 있습니다.

또 다른 방법은 공기 흐름을 이용하여 향기를 퍼뜨리는 것입니다.

또 다른 경우에는 전원 공급 장치 주변에 환기가 필요할 수 있습니다.

또 다른 방법은 송풍기를 사용하여 필터를 통해 공기를 이동시키는 것입니다.

이러한 응용 분야들은 공기 흐름 요구 사항이 서로 다르지만, 기본적인 설계 원리는 유사합니다.

팬은 사용 가능한 공간 내에서 안정적으로 작동하면서 적절한 압력으로 적절한 공기 흐름을 생성해야 합니다.

Rocket RC 팬은 소형 팬 시장에서 어떤 위치를 차지하는가?

'로켓 RC 팬'이라는 용어는 소형 장비 및 모형 관련 용도에서 요구되는 컴팩트한 공기 흐름 및 냉각 성능과 관련이 있습니다.

여기서 얻을 수 있는 중요한 공학적 교훈은 특정 제품 카테고리의 이름이 아니라, 소형 기기도 까다로운 열 관리 요구 사항을 충족해야 한다는 사실입니다.

RC 장비, 전자 모듈, 소형 모터, 배터리 및 제어 시스템은 크기가 작음에도 불구하고 열을 발생시킬 수 있습니다.

작은 선풍기를 사용하면 이러한 부품에서 발생하는 열을 식히는 데 도움이 될 수 있습니다.

이는 가전제품에도 적용되는 더 광범위한 원칙을 보여줍니다.

소형화가 열 문제를 완전히 해결해 주지는 않습니다.

이로 인해 열 관리가 더욱 어려워지는 경우가 많습니다.

AC/DC 소형 선풍기가 더 적합한 경우는 언제일까요?

모든 용도에 원심 송풍기가 필요한 것은 아닙니다.

제품에 높은 정압보다는 단순한 환기 또는 냉각이 필요한 경우, AC/DC 소형 팬이 더 나은 선택일 수 있습니다.

예를 들어, 환기구가 큰 밀폐된 공간에는 소형 축류 팬을 사용하면 효과적일 수 있습니다.

전원 공급 장치 외함에는 간단한 공기 순환이 필요할 수 있습니다.

제어 캐비닛에는 지속적인 환기가 필요할 수 있습니다.

소형 전자 장치 하우징의 경우 방열판 위로 직접적인 공기 흐름이 필요할 수 있습니다.

핵심은 팬의 구조를 공기 흐름 저항에 맞추는 것입니다.

공기 흐름 경로가 열려 있으면 축류 팬은 효율적이고 경제적일 수 있습니다.

공기 흐름 경로가 제한적이라면 원심 송풍기가 더 적합할 수 있습니다.

열 설계는 제품의 전체 수명 주기를 고려해야 합니다.

열 관리란 단순히 초기 테스트를 통과하는 것만이 아닙니다.

제품은 수명 주기 동안 다양한 환경에 노출될 수 있습니다.

먼지가 쌓이면 공기 흐름 저항이 증가할 수 있습니다.

필터가 차단될 수 있습니다.

주변 온도는 변동될 수 있습니다.

베어링은 마모될 수 있습니다.

전자 부품은 시간이 지남에 따라 노후화될 수 있습니다.

플라스틱 부품은 특성이 변할 수 있습니다.

따라서 제조업체는 팬 성능이 시간에 따라 어떻게 변하는지 고려해야 합니다.

공기청정기의 경우 필터의 오염물질 부하량이 특히 중요합니다.

소형 전자 제품의 경우 먼지 축적이 환기에 영향을 미칠 수 있습니다.

CPAP 시스템의 경우, 장시간 작동하기 때문에 신뢰성과 안정적인 성능이 특히 중요합니다.

팬 디자인만큼이나 제조 품질도 중요합니다.

우수한 팬 설계에도 불구하고 일관된 제조 공정이 필수적입니다.

임펠러는 치수 정확도를 유지해야 합니다.

모터는 안정적인 전기적 특성을 가져야 합니다.

주택은 일관된 기하학적 구조를 가져야 합니다.

베어링 시스템은 신뢰할 수 있어야 합니다.

로터 밸런스는 진동과 소음에 영향을 미칩니다.

조립 품질은 장기적인 성능에 영향을 미칩니다.

B2B 고객의 경우, 이는 공급업체 평가에 제품 카탈로그 이상의 요소가 포함되어야 함을 의미합니다.

제조업체는 생산 능력, 시험 장비, 품질 관리, 자재 관리, 공정 관리 및 사후 지원을 검토해야 합니다.

중국 충포 팬(China Chungfo Fan)은 DC 및 AC 팬, 송풍기, 크로스플로우 팬, 프레임리스 팬, DC 및 AC 모터를 포함한 열 관리 제품에 주력하며, 제품 개발, 금형 제작, 사출 성형, 표면 가공, 조립, 판매 및 사후 서비스를 아우르는 통합 제조 역량을 갖추고 있습니다.

애플리케이션 매칭을 위해서는 테스트가 필수적입니다.

송풍기는 최종 제품과 유사한 조건에서 테스트해야 합니다.

중요한 테스트에는 공기 흐름 측정, 정압 측정, 소음 테스트, 온도 테스트, 진동 테스트, 내구성 테스트 및 전기 안전 평가가 포함될 수 있습니다.

까다로운 환경에서의 사용 시, 엔지니어는 팬이 다양한 전압 및 온도 조건에서 어떻게 작동하는지도 검토해야 합니다.

실온에서 우수한 성능을 발휘하는 제품이라도 온도가 높은 환경에서는 동일한 결과를 제공하지 못할 수 있습니다.

마찬가지로, 개방된 공간에서는 조용한 팬이라도 설계가 부실한 덕트 내부에 설치하면 소음이 눈에 띄게 커질 수 있습니다.

따라서 팬만 따로 테스트하는 것보다 전체 조립품을 테스트하는 것이 더 의미가 있습니다.

맞춤형 팬 매개변수의 중요성

표준형 팬 모델은 편리하지만, OEM 애플리케이션에는 종종 맞춤형 설계가 필요합니다.

고객은 특정 전압을 필요로 할 수 있습니다.

필요한 공기 흐름량은 두 가지 표준 모델 사이에 있을 수 있습니다.

설치 치수에 제한이 있을 수 있습니다.

커넥터를 교체해야 할 수도 있습니다.

케이블 길이를 조정해야 할 수도 있습니다.

제어 방식에 PWM 입력이 필요할 수 있습니다.

소음 규제 요건에 따라 임펠러 설계가 달라질 수 있습니다.

작동 온도에 따라 특정 재질이나 베어링이 필요할 수 있습니다.

이러한 이유로 OEM 및 ODM 개발 역량을 갖춘 공급업체는 추가적인 가치를 제공할 수 있습니다.

표준 팬에 맞춰 제품 설계를 억지로 조정하는 대신, 최종 제품에 맞춰 공기 흐름 요소를 최적화할 수 있습니다.

CPAP 및 소형 기기 선택을 위한 실용적인 과정

실질적인 제품 선정 과정은 제품의 실제 공기 흐름 경로부터 시작할 수 있습니다.

먼저 필요한 공기 흐름을 결정하십시오.

둘째, 시스템 저항을 계산하거나 측정하십시오.

셋째, 필요한 압력을 확인하십시오.

넷째, 설치에 필요한 공간을 확인하십시오.

다섯째, 전압 및 전기적 요구 사항을 정의하십시오.

여섯째, 허용 가능한 소음 수준을 설정하십시오.

일곱째, 예상 운영 기간을 결정하십시오.

여덟째, 주변 온도와 실내 열 환경을 평가합니다.

아홉째, 적합한 팬 또는 송풍기 구조를 선택하십시오.

열 번째, 시제품 테스트를 실시합니다.

이 과정을 통해 카탈로그에 나와 있는 풍량 수치만 보고 선풍기를 선택할 위험을 줄일 수 있습니다.

열 관리가 제품 신뢰성을 향상시킬 수 있는 이유

온도는 전자 부품에 영향을 미치는 가장 중요한 환경 요인 중 하나입니다.

과도한 열이 축적되면 부품에 가해지는 스트레스가 증가할 수 있습니다.

냉각 팬은 제어된 공기 흐름 경로를 만들어 밀폐된 공간 내부의 온도 차이를 줄이는 데 도움을 줄 수 있습니다.

이는 보다 안정적인 운영 환경에 기여할 수 있습니다.

하지만 팬 냉각은 적절한 부품 선택이나 열 설계의 대체 수단으로 여겨져서는 안 됩니다.

열원, 방열판, 외함, 공기 흐름 경로 및 팬은 모두 함께 작동해야 합니다.

조용한 작동을 위한 설계

정숙함은 시스템 전체에서 시작됩니다.

모터, 베어링, 임펠러, 하우징, 장착 구조, 공기 흐름 채널 및 배출구 형상은 모두 음향 성능에 영향을 미칠 수 있습니다.

기계적 진동이 밀폐된 공간 내부로 전달될 수 있습니다.

공기 흐름의 난류는 광대역 잡음을 발생시킬 수 있습니다.

급격한 공기 흐름 제한은 추가적인 소음을 발생시킬 수 있습니다.

장착이 헐거우면 진동이 증가할 수 있습니다.

따라서 저소음 팬 설계는 부품 관점과 시스템 관점 모두에서 고려해야 합니다.

이는 특히 침실 가전제품, 아로마 기기, 개인용 공기 정화 장비 및 CPAP 기기에 중요합니다.

소형 가전제품에 작은 선풍기 이상의 것이 필요한 이유

선풍기 크기가 작다고 해서 무조건 좋은 것은 아닙니다.

선풍기의 크기가 너무 작으면 필요한 풍량을 얻기 위해 매우 빠른 속도로 작동시켜야 할 수도 있습니다.

속도가 빨라지면 소음과 에너지 소비가 증가할 수 있습니다.

팬 크기가 너무 크면 제품에 맞지 않을 수 있습니다.

압력 용량이 충분하지 않으면 팬을 필터나 덕트 뒤에 설치할 경우 공기 흐름이 급격히 감소할 수 있습니다.

따라서 최적의 해결책은 균형 잡힌 디자인입니다.

팬은 제품에 통합될 수 있을 만큼 작으면서도 적절한 속도로 충분한 공기 흐름과 압력을 제공해야 합니다.

CPAP와 가정용 기기는 공통적인 공학적 과제를 안고 있다.

언뜻 보면, CPAP 기계와 아로마 디퓨저는 공통점이 거의 없어 보입니다.

하나는 의료기기입니다.

다른 하나는 가전제품입니다.

하지만 공기 흐름 공학적 관점에서 보면, 둘은 중요한 공통 과제를 안고 있습니다.

둘 다 소형 구조 내부에서 제어된 공기 흐름이 필요합니다.

두 제품 모두 저소음 작동의 이점을 누릴 수 있습니다.

두 제품 모두 설치 공간이 제한적입니다.

둘 다 장기간 운영될 수 있습니다.

두 경우 모두 열 발생과 공기 흐름 저항을 신중하게 고려해야 합니다.

차이점은 요구되는 성능 수준과 규제 환경입니다.

CPAP 및 기타 의료 기기의 경우, 부품 선택은 해당 기기 표준, 위험 분석, 검증 및 제조업체 요구 사항을 기반으로 해야 합니다. 일반적인 소형 선풍기가 충분한 공기 흐름을 생성할 수 있다는 이유만으로 의료용으로 승인되었다고 가정해서는 안 됩니다.

소형 열 관리에서 중국 충포 팬의 역할

제품 제조업체에게 있어 팬 공급업체는 열 엔지니어링 공급망의 중요한 부분입니다.

중국 충포판(Chungfo Fan)은 전자 및 가전 제품에 사용되는 다양한 열 관리 부품을 개발 및 제조합니다.

제품군은 DC 팬, AC 팬, 원심 송풍기, 횡류 팬, 프레임리스 팬, DC 및 AC 모터를 포함합니다.

제조 공정은 제품 설계 및 개발, 금형 개발, 사출 성형, 기계 가공(SMT), 완제품 조립, 품질 관리, 판매 및 사후 지원을 통합합니다.

시험 기능에는 공기 흐름 및 압력 시험, 동적 균형 시험, 소음 시험, 온도 및 습도 시험, 고온 및 저온 시험, 염수 분무 시험, 전기 시험 및 재료 적합성 검증이 포함될 수 있습니다.

OEM 고객의 경우, 이러한 통합 접근 방식을 통해 단순히 일반적인 카탈로그 제품을 구매하는 것보다 실제 적용 분야에 따라 팬을 평가하는 것이 더 쉬워집니다.

새 가전제품에 맞는 소형 선풍기 고르는 방법

새로운 CPAP 관련 시스템, 공기청정기, 아로마 디퓨저 또는 전자 제품을 개발할 때 엔지니어는 "어떤 팬이 가장 작을까?"라는 질문으로 시작해서는 안 됩니다.

더 나은 질문은 다음과 같습니다.

"전체 시스템에 필요한 공기 흐름 및 압력 성능은 무엇입니까?"

그 후, 설계자는 적절한 팬 크기를 결정할 수 있습니다.

최종 결정은 공기 흐름, 압력, 소음, 전력 소비, 온도, 크기, 신뢰성, 제어 및 제조 요구 사항 간의 균형을 고려하여 내려야 합니다.

이러한 접근 방식은 시제품 개발 과정에서 흔히 발생하는 많은 문제들을 예방할 수 있습니다.

소형 열 관리 팬의 미래 동향

미래의 소형 가전제품은 더 작아지면서 더 많은 전자 장치와 기능을 통합할 가능성이 높습니다.

이는 열 관리의 중요성이 점점 더 커질 것임을 의미합니다.

스마트 팬 제어 기능을 통해 시스템은 온도, 압력, 작동 모드 또는 센서 피드백에 따라 공기 흐름을 조절할 수 있습니다.

BLDC 기술은 정밀한 속도 제어를 지원할 수 있습니다.

임펠러 설계를 개선하면 효율을 높일 수 있습니다.

더 나은 주거 구조는 공기 흐름 손실을 줄일 수 있습니다.

균형이 개선되면 진동을 줄일 수 있습니다.

더욱 발전된 소재는 내열성과 내구성을 향상시킬 수 있습니다.

그 결과는 단순히 팬 크기가 작아지는 것만은 아닐 것입니다.

업계는 앞으로 더욱 스마트하고 특정 용도에 맞춘 공기 흐름 모듈에 집중할 것입니다.

결론

소형 DC 원심 송풍기는 소형 장비에서 발생하는 여러 중요한 문제를 해결할 수 있습니다.

CPAP 기기에서 송풍기는 공기 흐름, 압력, 소음, 소형화, 장시간 작동 및 열적 특성 등 모든 요소를 ​​종합적으로 고려해야 하는 까다로운 환경에서 작동해야 합니다.

송풍기 자체는 모터 손실과 압축 과정에서 열을 발생시킬 수 있으므로 열 관리는 전체 설계에서 중요한 부분입니다.

이와 동일한 원칙은 공기청정기, 아로마 디퓨저, 휴대용 공기 처리 장치, 전자 기기 케이스 및 기타 소형 제품과 같은 소형 가전 제품에도 적용됩니다.

12볼트 DC 미니 팬은 저전압 애플리케이션에 유용할 수 있으며, 로켓 RC 팬은 소형 장비에서 열 관리의 중요성을 보여주는 좋은 예입니다. AC/DC 소형 팬은 높은 정압보다는 단순한 환기가 필요한 애플리케이션에 실용적인 선택이 될 수 있습니다.

하지만 가장 중요한 원칙은 변함없이 동일합니다. 팬 선택은 전체 공기 흐름 시스템을 기반으로 해야 합니다.

공기 흐름, 정압, 소음, 온도, 전력 소비, 크기, 신뢰성, 제어 및 제조 품질을 모두 종합적으로 평가해야 합니다.

제품 제조업체의 경우, 경험이 풍부한 열 관리 공급업체와 협력하면 개발 프로세스를 단축하고 최종 제품의 일관성을 향상시킬 수 있습니다.

중국 충포 팬(China Chungfo Fan)은 다양한 열 관리 및 공기 흐름 용도에 맞는 광범위한 DC 및 AC 팬, 송풍기, 크로스플로우 팬, 프레임리스 팬 및 모터를 제공하며, OEM 요구 사항을 지원하는 통합 개발 및 제조 역량을 갖추고 있습니다.

자주 묻는 질문

Q1. CPAP 기계에 원심 송풍기가 사용되는 이유는 무엇입니까?

원심 송풍기는 소형 시스템에서 방향성 있는 공기 흐름과 유용한 정압을 제공할 수 있습니다. CPAP 공기 흐름은 정해진 공기 경로를 통과해야 하므로 자유 공기 흐름뿐만 아니라 압력 성능도 중요합니다.

Q2. CPAP 송풍기도 열을 발생시키나요?

예. 모터 손실로 인해 열이 발생하고, 공기 압축 과정에서도 공기 흐름 온도가 상승할 수 있습니다. 따라서 송풍기는 시스템 내에서 공기 흐름 공급원인 동시에 잠재적인 열 발생원으로도 간주해야 합니다.

Q3. 일반 축류 팬으로 CPAP 송풍기를 대체할 수 있나요?

반드시 그런 것은 아닙니다. 축류 팬은 개방형 냉방에 적합한 경우가 많지만, CPAP 시스템은 제한된 공기 흐름 경로를 통해 제어된 공기 흐름과 압력이 필요합니다. 최종 선택은 전체 시스템 요구 사항과 해당 의료 기기 요구 사항을 고려하여 결정해야 합니다.

Q4. 소형 원심 송풍기를 공기 청정기에 사용할 수 있습니까?

네. 필터나 좁은 내부 통로를 통해 공기가 통과해야 할 때 유용할 수 있습니다. 송풍기는 필터 저항, 필요한 풍량, 소음 목표, 설치 공간 등을 고려하여 선택해야 합니다.

Q5. 소형 선풍기를 아로마 디퓨저에 사용할 수 있나요?

네. 소형 선풍기는 제품 구조에 따라 향기를 퍼뜨리거나 실내 환기를 돕는 데 사용할 수 있습니다. 특히 침실이나 가정에서는 저소음 및 컴팩트한 크기가 중요한 장점입니다.

Q6. 엔지니어는 소형 DC 팬을 선택할 때 무엇을 고려해야 할까요?

주요 매개변수에는 전압, 전류, 풍량, 정압, 속도, 소음, 크기, 베어링 유형, 작동 온도, 예상 수명, 제어 방식 및 설치 요구 사항이 포함됩니다.

Q7. 12볼트 DC 미니 선풍기는 모든 저전압 가전제품에 적합한가요?

아니요. 전압은 선택 요소 중 하나일 뿐입니다. 팬은 또한 사용 환경에 필요한 풍량, 압력, 소음, 온도, 신뢰성 및 크기 요구 사항을 충족해야 합니다.

Q8. 소형 기기에서 열 관리가 중요한 이유는 무엇입니까?

소형 케이스는 자연적인 열 방출을 위한 공간이 제한적입니다. 강제 공기 흐름은 전자 부품에서 열을 제거하고 국부적인 온도 축적을 줄이는 데 도움이 될 수 있습니다.

Q9. RPM이 높을수록 냉각 성능이 항상 더 좋은 건가요?

아니요. 회전 속도를 높이면 공기 흐름은 증가할 수 있지만 소음, 전력 소비, 진동 및 열 발생도 증가할 수 있습니다. 최적의 작동 지점은 전체 시스템에 따라 달라집니다.

Q10. 중국 충포선풍기는 맞춤형 선풍기를 제공할 수 있습니까?

중국 충포 팬(China Chungfo Fan)은 DC 및 AC 팬, 송풍기, 크로스플로우 팬, 프레임리스 팬, 모터를 제공하며, 적용 분야 요구 사항에 따라 OEM 중심의 제품 개발 및 맞춤 제작을 지원합니다.
