1. 컴팩트한 열 설계의 새로운 시대: 40mm 팬이 중심이 되는 이유는 무엇일까요?

오늘날 전자공학 분야에서 소형화와 고집적화는 되돌릴 수 없는 추세가 되었습니다. 5G 마이크로 기지국과 AI 엣지 컴퓨팅 박스부터 고화질 네트워크 비디오 레코더에 이르기까지, 엔지니어들은 더욱 강력한 컴퓨팅 코어를 더 작은 폼팩터에 집적시키기 위해 끊임없이 노력하고 있습니다. 그러나 이로 인해 발생하는 높은 발열은 시스템 성능을 저해하는 병목 현상이 되고 있습니다. 이러한 상황에서, 극도로 작은 크기를 자랑하는 40mm 마이크로 쿨링 팬은 하드웨어 엔지니어들이 열 관리 문제를 해결하는 데 있어 매우 유용한 도구로 떠오르고 있습니다.

기존의 열 관리 개념에 따르면 공기 흐름은 팬의 크기에 비례합니다. 더 큰 배기량을 얻으려면 일반적으로 80mm, 120mm 또는 그 이상의 팬을 사용해야 합니다. 그러나 많은 소형 애플리케이션 시나리오에서는 케이스의 물리적 크기 제한으로 인해 대형 부품을 전혀 수용할 수 없습니다. 따라서 40mm 팬은 기존의 물리적 한계를 극복하고 매우 작은 부피 내에서 극도로 높은 공기 흐름 효율을 발휘해야 합니다.

이 목표를 달성하는 것은 결코 쉽지 않습니다. 마이크로 팬은 고속 작동 시 블레이드 끝단 와류, 국부적인 역류, 높은 회전 속도로 인한 소음 증가 등 심각한 공기역학적 문제에 직면합니다. 혁신적인 블레이드 설계, 효율적인 모터 구동, 최적화된 하우징 공기 덕트를 통해 제한된 40mm 공간 내에서 공기 흐름과 정압을 극대화하는 방법은 전 세계 열 관리 엔지니어들의 공동 연구 과제입니다.

2. 국제 기술 동향: 2026년 글로벌 스마트 보안 및 엣지 컴퓨팅 분야의 에너지 효율 혁신

40mm 팬의 공기역학적 최적화에 대한 논의는 최근 국제 기술 발전 배경과 떼려야 뗄 수 없는 관계에 있습니다. 2026년 상반기, 전 세계적으로 인공지능(AI)과 사물인터넷(IoT) 기술은 특히 유럽, 미국, 아시아 태평양 지역에서 새로운 폭발적인 성장을 경험했으며, 고밀도 네트워크 감시 및 엣지 컴퓨팅 장비에 대해 전례 없이 엄격한 에너지 효율 기준이 적용되었습니다.

2026년 5월, 유럽연합(EU)은 지속가능한 제품을 위한 에코디자인 규정(ESPR)의 새로운 버전에 대한 산업 시행 규칙을 공식적으로 통과시켰습니다. 이 규정은 처음으로 중소기업용 IT 하드웨어와 24시간 보안 감시 장비를 엄격한 에너지 효율 및 열 효율 평가 체계에 포함시켰습니다. 새로운 규칙은 2026년부터 유럽 시장에 출시되는 모든 네트워크 녹화 및 엣지 컴퓨팅 장비는 대기 모드 및 최대 부하 시 에너지 효율 비율을 15% 이상 향상시켜야 하며, 열 시스템의 전력 소비량은 장비 총 전력 소비량의 특정 비율을 초과해서는 안 된다고 명시하고 있습니다.

이 새로운 국제 정책은 하드웨어 설계에 직접적인 영향을 미쳤습니다. 과거에는 높은 발열 문제를 해결하기 위해 많은 엔지니어들이 전력 소비를 희생하면서까지 온도를 강제로 낮추는 초고출력 전기 팬을 무턱대고 선택했습니다. 그러나 2026년 새로운 에너지 효율 기준의 제약으로 인해 이러한 극단적인 접근 방식은 시장에서 퇴출되었습니다. 엔지니어들은 더 낮은 전력 소비로 40mm의 초소형 프레임 내부에 더 강하고 집중된 공기 흐름을 생성해야 합니다. 특히 핵심 스마트 보안 장비에서 저전력 고압 카메라 NVR 냉각 팬은 국제 친환경 인증을 통과하는 핵심 요소가 되었습니다.

동시에 스마트 카메라 해상도가 보편적으로 8K로 업그레이드됨에 따라, 백엔드 NVR(네트워크 비디오 레코더)은 수십 개의 고비트레이트 비디오 스트림 채널을 동시에 처리하고 로컬 AI 행동 분석을 수행해야 합니다. 이 과정에서 내부의 메인 제어 칩, 하드 드라이브 어레이, 전원 모듈은 밀폐된 케이스 안에서 막대한 열을 발생시킵니다. 정밀한 공기 덕트와 고성능 40mm 마이크로 팬을 통해 강제 대류가 이루어지지 않으면 시스템은 과열로 인해 몇 분 안에 주파수 스로틀링이 발생하거나 심지어 다운될 수 있습니다. 따라서 국제 정책 및 기술 업그레이드라는 이중 압박 속에서 2026년 하드웨어 설계의 최우선 과제는 40mm 팬의 공기역학적 최적화가 되었습니다.

3. 40mm 팬의 공기 흐름 극대화를 위한 핵심 공기역학 원리

40mm × 40mm라는 극히 작은 투영 면적 내에서 최대 풍량(CFM)을 얻으려면 마이크로 팬의 공기역학적 특성을 깊이 이해해야 합니다. 팬의 본질은 전기 에너지를 유체 운동 에너지로 변환하는 기계 장치이며, 그 풍량과 정압(mmH2O)은 물리적 기하학과 유체 역학 법칙에 의해 엄격하게 제한됩니다.

첫째는 날개 형상 최적화입니다. 기존 대형 팬에서는 날개가 충분한 표면적을 가지고 있어 안정적인 압력 차이를 형성합니다. 하지만 40mm 팬의 경우 날개 길이가 매우 짧아 날개 뿌리에서 끝까지의 선속도 차이가 매우 큽니다. 날개 뿌리 부분에서 공기가 정체되거나 역류하는 것을 방지하기 위해 최신 마이크로 팬은 큰 비틀림 각도와 가변 시위 길이를 적용한 설계를 채택합니다. 뿌리에서 끝까지 각도가 점진적으로 변화함으로써 날개 전체가 다양한 선속도에서 최적의 양력 대 항력비를 얻을 수 있어 배기 균일성과 효율을 극대화할 수 있습니다.

두 번째는 날개 끝 간극을 줄이는 것입니다. 유체 역학 연구에 따르면 팬 작동 시 날개 끝과 외부 프레임 사이의 간극을 통해 고압측(배기측)의 공기가 저압측(흡입측)으로 역류하여 날개 끝에 와류를 형성합니다. 이는 심각한 에너지 손실을 초래하고 전체적인 공기 흐름을 약화시킬 뿐만 아니라 뚜렷한 난류 소음을 발생시킵니다. 40mm 팬 설계에서 날개 끝과 외부 프레임 사이의 간극을 0.2mm 또는 0.15mm 이내로 제어하면 이러한 유체 역류를 효과적으로 차단하여 팬의 정압을 크게 향상시킬 수 있습니다. 따라서 고임피던스 시스템에서도 높은 배기량을 유지할 수 있습니다.

마지막으로 허브 대 팁 비율의 균형이 중요합니다. 고출력 모터를 수용하기 위해 40mm 팬은 종종 큰 중앙 허브를 필요로 합니다. 그러나 허브가 지나치게 크면 공기 순환을 위한 유효 유동 면적(환형 면적)이 직접적으로 줄어듭니다. 따라서 엔지니어는 "RPM을 높이기 위해 모터 크기를 키우는 것"과 "공기 덕트 공간을 확보하기 위해 허브를 줄이는 것" 사이의 황금 비율을 찾아야 합니다. 높은 자기 에너지 곱을 가진 희토류 자석을 사용하면 모터 부피(허브 크기)를 줄이면서도 매우 높은 출력 토크를 유지할 수 있으며, 이는 고효율 열 방출을 달성하기 위한 물리적 기반이 됩니다.

4. 엔지니어가 공기 흐름을 극대화하기 위한 5가지 핵심 설계 전략

실제 하드웨어 연구 개발 및 시스템 통합 과정에서 하드웨어 엔지니어는 특정 기술적 방법을 통해 다음 다섯 가지 측면에서 40mm 냉각 팬의 배기 효율을 최대한으로 끌어올릴 수 있습니다.

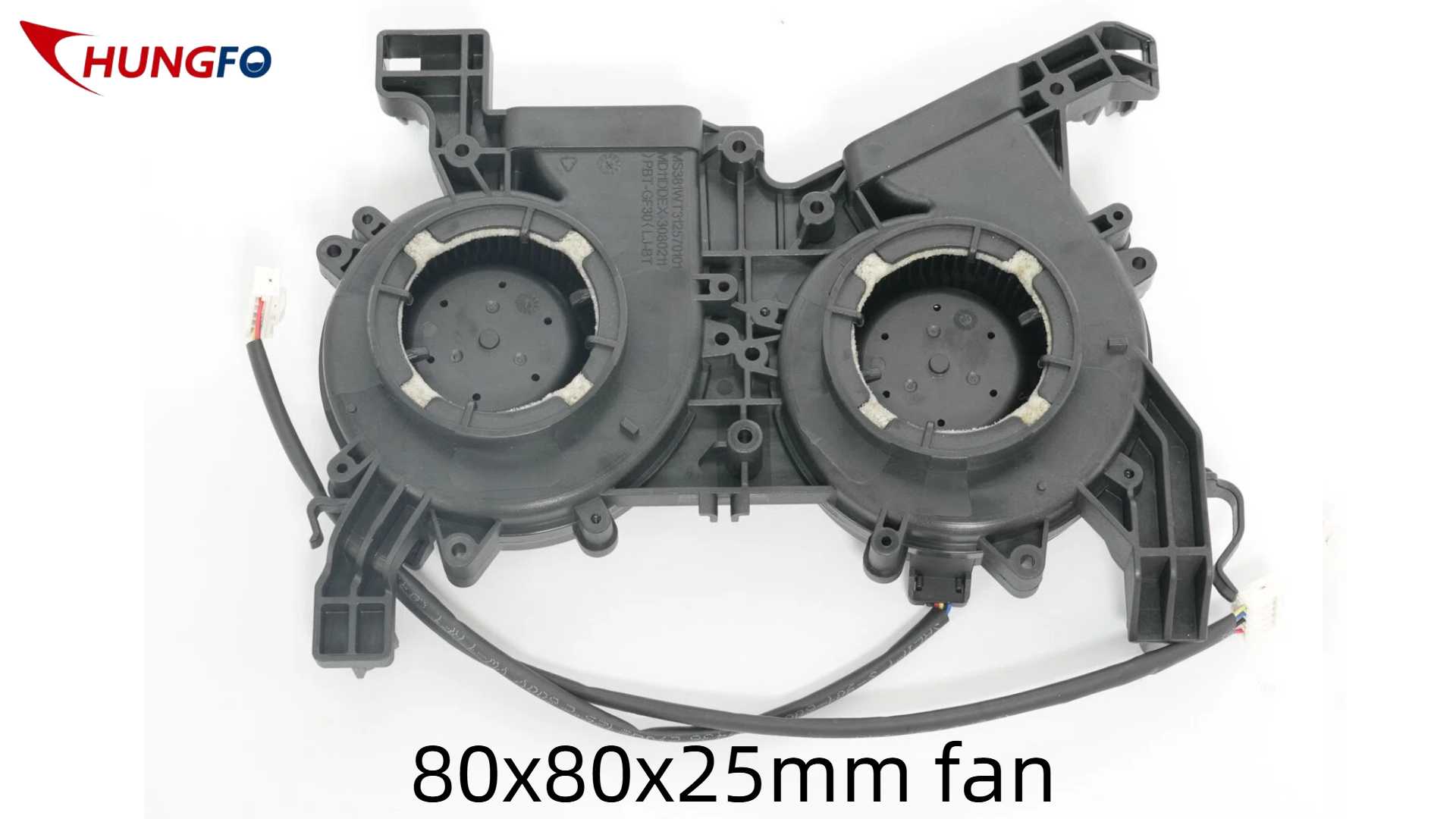

먼저, 초고속 회전과 고전압 구동 방식의 조합을 선택해야 합니다. 날개 면적이 물리적으로 제한된 경우, 회전 속도를 높이는 것이 공기 흐름을 증가시키는 가장 직접적이고 효과적인 방법입니다. 고밀도 설비에서 강력한 배기를 구현하기 위해 하드웨어 엔지니어는 일반적으로 고회전 배기 팬을 선택합니다. 이러한 팬의 회전 속도는 보통 10,000RPM에서 15,000RPM 이상입니다. 이러한 고속 회전을 지원하고 모터에 안정적인 전원을 공급하기 위해 12V 전압 시스템 기반의 12V 배기 팬을 채택하는 것이 산업 및 기업용 하드웨어의 표준 구성이 되었습니다. 12V 전원은 충분한 전류 구동력을 제공하며, PWM(펄스 폭 변조) 방식의 정밀 속도 제어와 결합하여 시스템 부하가 낮을 때는 속도를 낮춰 에너지를 절약하고, 최대 부하 시 발생하는 열 충격에는 순간적으로 속도를 최대치까지 높여 탁월한 공기 흐름을 생성할 수 있습니다.

둘째, 이중 볼 베어링 시스템을 채택하십시오. 초고속 회전은 막대한 베어링 마찰과 열을 발생시킵니다. 기존 슬리브 베어링은 윤활유의 급격한 휘발 및 열화로 인해 8,000RPM을 초과하면 수명이 급격히 줄어들어 팬이 고착되거나 장비가 과열되는 사고까지 발생할 수 있습니다. 이중 볼 베어링은 슬라이딩 마찰이 아닌 구름 마찰을 이용하기 때문에 10,000RPM 이상의 고부하 환경에서 장시간 작동이 가능하며, 설치 방향(수평, 수직, 경사 설치 모두 가능)에 제한이 없습니다. 상온에서 70,000시간 이상의 수명을 자랑하여 고밀도 배기 시스템의 장기적인 신뢰성을 보장합니다.

셋째, 외피와 가이드 링에 생체 모방 설계를 적용하십시오. 외피는 단순히 팬을 보호하는 덮개일 뿐만 아니라 공기 흐름을 안내하는 역할도 합니다. 흡입구에 둥근 벨 마우스(흡입 반경) 설계를 적용하면 흡입 저항을 줄여 공기가 블레이드로 더욱 원활하게 흡입될 수 있습니다. 배기 측에서는 일체형 고정 스테이터 베인을 통해 회전하는 공기 흐름을 축 방향의 직선 공기 흐름으로 변환하고 동압을 정압으로 바꾸어 팬의 송풍 거리와 관통력을 크게 향상시켜 시스템 내부의 열을 효과적으로 제거할 수 있습니다.

넷째, 동적 밸런싱을 통해 완벽한 보정을 달성합니다. 고속 팬에서 미세한 질량 불균형이라도 10,000RPM 이상의 회전 속도에서 원심력에 의해 증폭되어 심각한 진동을 유발합니다. 이러한 진동은 거센 소음을 발생시킬 뿐만 아니라, 날개 표면을 통과하는 공기 흐름이 경계층에서 조기에 분리되어 심한 난류를 형성하고 실제 공기 흐름을 크게 약화시킵니다. 중국 충포 팬(China Chungfo Fan)은 40mm 고배기 팬을 생산할 때 정밀한 2면 동적 밸런싱 장비를 도입하여 각 임펠러에 마이크로그램 수준의 접착 보정을 수행함으로써 진동 진폭을 최소화하고 부드럽고 안정적인 공기 흐름을 보장합니다.

다섯째, 소재 과학을 통한 발전입니다. 10,000RPM 이상의 강력한 원심력 하에서 일반 플라스틱 블레이드는 약간의 변형이나 늘어짐을 겪을 수 있습니다. 이러한 변형은 원래 설계된 공기역학적 날개 형상을 변화시켜 공기 저항을 증가시키고 풍량을 감소시킵니다. 최신 고성능 40mm 팬은 임펠러에 유리 섬유가 함유된 엔지니어링 플라스틱(예: PBT+30%GF)을 보편적으로 사용합니다. 이 소재는 매우 높은 강성과 기계적 강도를 지니고 있어 장기간 고온 및 고RPM 환경에서도 변형에 강하며, 팬의 수명 주기 동안 안정적인 최대 풍량을 제공합니다.

5. 고성능 40mm 마이크로 냉각 팬의 일반적인 산업 적용 시나리오

최적화된 고성능 40mm 팬은 극도로 작은 부피, 초고압의 정압, 그리고 인상적인 풍량을 결합하여 많은 현대 첨단 산업 분야에서 없어서는 안 될 중요한 역할을 합니다. 다음은 가장 대표적인 적용 분야 세 가지입니다.

첫 번째 분야는 스마트 보안 및 기업용 비디오 감시 시스템입니다. 앞서 언급한 내용은 다음과 같습니다. 카메라 NVR 냉각 팬 가장 대표적인 예는 NVR 장비입니다. 대형 쇼핑몰, 교통 허브, 스마트 시티 모니터링 센터 등에서 NVR 장비는 24시간 내내 여러 개의 초고화질 비디오 스트림을 연속적으로 기록해야 합니다. 이러한 장비는 일반적으로 밀폐된 저전류 박스나 서버 랙에 설치되기 때문에 주변 온도가 비교적 높고, 내부에 탑재된 여러 개의 엔터프라이즈급 하드 드라이브와 메인 제어 SoC는 막대한 발열원을 형성합니다. 고효율 40mm 팬은 제한된 외부 패널 공간 내에서 하드 드라이브 틈새와 프로세서 방열판에서 공기를 정밀하게 흡입하여 내부 열을 신속하게 배출하는 동시에 소음을 엄격하게 제어하여 하드 드라이브의 과열로 인한 연결 끊김이나 데이터 손상을 방지합니다.

두 번째 영역은 1U 서버와 고밀도 블레이드 서버입니다. 엔터프라이즈 데이터 센터에서는 공간이 곧 비용입니다. 1U 서버의 랙 높이는 44.45mm에 불과하므로 내부 냉각 부품의 크기는 40mm를 절대 초과할 수 없습니다. 이러한 고밀도, 고임피던스 서버 섀시 내부에는 회로 기판에 고밀도 메모리 모듈, 인덕터, 고출력 CPU 방열판 등이 빼곡히 들어차 있습니다. 따라서 여러 개의 고속 배기 팬을 병렬로 연결하여 팬 벽을 형성해야 합니다. 이 팬 벽은 강력한 정압을 이용하여 무거운 하드웨어 장애물을 뚫고 공기를 밀어 넣어 섀시 전면에서 후면으로 이어지는 관통형 공기 통로를 만들어 수백 와트의 열을 지속적으로 외부로 배출합니다.

세 번째 분야는 산업 자동화 제어 및 스마트 전력 모듈입니다. 공장 디지털화가 진행됨에 따라 다양한 주파수 변환기, 서보 드라이브 및 고출력 임베디드 제어 박스가 생산 현장에 많이 배치되고 있습니다. 먼지와 습기를 방지하기 위해 이러한 제어 박스는 종종 반밀폐형 설계를 채택하여 환기 및 냉각을 위한 개방 공간이 매우 적습니다. 이러한 문제를 해결하기 위해 스마트 전원 모듈을 설치하면... 12V 배기 팬 배기구에서 엔지니어는 DC 저전압 시스템의 안전성과 유연성을 활용하여 열악한 산업 환경에서 핵심 전자 부품에 강력한 배기 기능을 제공함으로써 제어 박스 내부의 열 축적을 효과적으로 방지하고 장비 고장률을 크게 줄이며 산업 시스템의 평균 고장 간격(MTBF)을 연장할 수 있습니다.

6. 시스템 수준의 공기 덕트 설계: 40mm 팬으로 200% 냉각 성능을 끌어내는 방법은 무엇일까요?

단순히 고성능 40mm 팬을 장착하는 것만으로는 충분하지 않습니다. 시스템 전체의 공기 덕트 설계에 결함이 있다면 팬의 실제 배기 효율이 크게 저하될 수 있습니다. 엔지니어는 팬의 냉각 효과를 두 배로 높이기 위해 기계의 전체 구조를 설계할 때 유체 역학 법칙을 따라야 합니다.

우선, "흡입구에서의 최소 저항" 원칙을 준수해야 합니다. 많은 엔지니어들이 미관이나 방진 효과를 위해 팬 하우징의 통풍구에 매우 낮은 다공성의 통풍망을 설계합니다. 하지만 이로 인해 팬이 공기를 흡입할 때 엄청난 음압 저항에 직면하게 되어, 실제 공기 흐름량이 급격히 감소하는 심각한 공기 부족 현상이 발생합니다. 이상적인 설계는 흡입구와 배기구 모두의 유효 천공률이 60% 이상이 되도록 하고, 구멍 직경은 공기 흐름 저항과 방진 요구 사항 사이의 균형을 맞추는 것입니다. 또한, 팬에 들어가기 전 공기 흐름이 90도 급격하게 꺾이는 것을 최대한 피하고, 흡입 전 매끄러운 직선 구간을 유지해야 합니다.

둘째, "송풍"과 "배기"라는 열 관리 전략을 정확하게 정의해야 합니다. 소형 전자 기기에서 40mm 팬을 열원에 직접 향하게 하여 "양압 송풍"을 해야 할까요, 아니면 섀시 가장자리에 배치하여 "음압 배기"를 해야 할까요? 이는 시스템 내부 구성의 밀도에 따라 달라집니다. 내부 부품이 비교적 적고 목표 열원(예: CPU 방열판)이 명확한 경우, 송풍 모드를 채택하면 고속 기류로 방열판 핀에 직접 바람을 불어넣어 열 교환 효율을 극대화할 수 있습니다. 그러나 내부가 매우 밀집되어 있는 경우(예: 복잡하게 얽힌 케이블과 보드로 가득 찬 경우), 배기 모드를 채택하여 섀시 내부에 전체적인 음압을 생성하면 외부의 차가운 공기가 여러 틈새를 통해 자연스럽게 유입되어 내부의 사각지대를 더욱 효과적으로 제거할 수 있습니다.

셋째, "공기 흐름 단락"을 엄격하게 방지해야 합니다. 이는 초보 엔지니어들이 가장 흔히 저지르는 실수입니다. 40mm 팬을 케이스에 장착할 때, 팬 프레임과 섀시 개구부 사이에 틈이 있거나 섀시의 다른 개구부가 팬에 너무 가까우면, 배출되는 뜨거운 공기가 압력 차이로 인해 팬 내부로 다시 빨려 들어갈 수 있습니다. 이렇게 국소적으로 공기가 순환하지 못하면 시스템 내부의 발열 부품을 전혀 통과하지 못하게 되어 팬은 고속으로 회전하지만 장비 내부 온도는 계속 높게 유지됩니다. 이 문제를 해결하는 가장 좋은 방법은 폼, 고무 개스킷 또는 배플을 사용하여 팬의 배기 영역과 시스템 내부 공간 사이에 완벽한 물리적 밀봉을 형성하는 것입니다. 이렇게 하면 배출되는 공기의 100%가 냉각이 필요한 시스템 내부 깊숙한 곳의 핵심 영역으로만 흐르게 됩니다.

7. 중국 충포판의 탁월한 기술 유산과 마이크로 냉각 분야의 미래 전망

전 세계 전자 장비의 초소형 고효율 냉각에 대한 요구 사항이 점점 더 엄격해짐에 따라, 업계 최고의 열 시스템 솔루션 제공업체인 중국 충포 팬(China Chungfo Fan)은 항상 기술 혁신의 최전선에 서 왔습니다. 40mm 이하의 초소형 팬 연구 개발에 막대한 과학 연구 역량을 투자하여 수많은 유체 역학 및 정밀 제조 문제를 해결해 왔습니다.

중국 충포 팬(China Chungfo Fan)은 소형 선풍기의 뛰어난 성능이 이론적인 설계 도면뿐 아니라 고정밀 금형 제작과 엄격한 품질 관리 시스템에 크게 좌우된다는 것을 잘 알고 있습니다. 선풍기 날개는... 40mm 팬 미세한 오차조차도 매우 중요하기 때문에 금형 제작 과정에서 미크론 수준의 오차가 발생하면 10,000RPM 이상의 회전 속도에서 확연한 공기역학적 불균형으로 이어집니다. 이를 해결하기 위해 당사는 국제 최고 수준의 고정밀 CNC 가공 장비와 사출 성형 시스템을 도입하여 모든 임펠러가 완벽한 기하학적 형상과 매우 높은 재질 밀도를 갖도록 생산하고 있습니다. 또한, 모터의 전자기 회로를 지속적으로 최적화하여 작동 중 발생하는 전자기 소음과 전력 소비를 성공적으로 줄였으며, 최신 2026 국제 친환경, 저탄소, 에너지 절약 기준을 완벽하게 충족합니다.

앞으로 인공지능 하드웨어가 엣지 단말기에 더욱 깊숙이 자리 잡으면서 전자 기기의 전력 소비 밀도는 계속 높아질 것이며, 마이크로 쿨링 기술에 대한 요구는 무궁무진할 것입니다. 차이나 충포 팬(China Chungfo Fan)은 더욱 스마트하고 효율적이며 내구성이 뛰어난 열 관리 제품 개발에 전념할 것입니다. 현재 새로운 복합 소재와 자기 부상 베어링 기술을 기반으로 한 차세대 마이크로 팬을 연구 개발 중이며, 40mm 크기의 한계를 뛰어넘는 동시에 소음을 극도로 제어하는 것을 목표로 하고 있습니다. 섀시 공간 제약이 아무리 심하거나 열 부하가 아무리 크더라도, 차이나 충포 팬은 전 세계 하드웨어 엔지니어들에게 가장 견고하고 신뢰할 수 있는 열 관리 기술을 제공할 것입니다.
