I. 고객 비즈니스 파노라마: 속도와 정확성의 만남

선전에 본사를 둔 루이둥 미래 기술 유한회사(가명)는 고급 동력 모델과 지능형 농업 장비에 주력하는 하이테크 기업으로, 겉보기에는 서로 다른 세 분야에서 사업을 운영하고 있지만, 이 모든 분야는 고부하 동력 장치의 열 관리라는 공통된 핵심 문제점을 안고 있습니다. 이 세 분야는 락 크롤러 및 오프로드 원격 조종(RC) 자동차, 그리고 농작물 보호 드론 모델입니다.

1. 락 크롤러 및 오프로드 RC카: 극한 지형의 "성능 한계에 갇힌 존재"

락 크롤러와 오프로드 RC카는 RC 애호가들에게 최고의 장난감입니다. 고객의 요구 사항은 다음과 같습니다. 이 제품 라인은 전문가급 1/8~1/5 스케일 모델을 대상으로 합니다. 이러한 차량이 바위, 모래, 진흙과 같은 극한 지형을 주행할 때, 동력 전달 장치, 특히 모터와 ESC(전자 속도 제어기)는 지속적인 고토크와 고속 작동이 필요합니다.

업그레이드 요구사항 분석:

열 축적 효과: 저속 고부하 등판 시 모터 전류는 매우 높지만, 차량 속도가 느려 자연적인 공기 냉각은 거의 효과가 없습니다. 기존의 수동식 방열판은 3~5분 내에 열 포화 상태에 도달하여 모터 자화 손실, ESC 과열 보호 장치 작동, 갑작스러운 출력 손실, 급경사면에서 제어 불능 위험을 초래합니다.

방진/방수 vs. 냉각 성능의 상충 관계: 오프로드 환경은 먼지와 진흙으로 가득합니다. 고객은 초기 시도에서 완전 밀폐형 캐빈을 제작했지만 냉각 성능이 저조했고, 통풍식 설계는 이물질 유입으로 베어링 손상을 초래했습니다. 따라서 높은 정압, 내진동성, 그리고 일정 수준의 보호 기능을 갖춘 소형 팬이 필요했습니다.

지속적인 고속 주행 시나리오: 사막이나 잔디밭에서 고속 주행 시 차량 속도는 80km/h를 초과할 수 있으며, 모터 회전 속도는 50,000RPM을 넘어설 수 있습니다. 고객은 일반 팬의 경우 지속적인 고속 주행 시 날개가 변형되거나 심지어 파손되는 현상을 발견했습니다.

2. 농작물 보호 드론 모델: 하늘의 "지속적인 일꾼"

농업용 드론 제조업체를 위한 시험 및 시연 플랫폼으로서, 고객의 작물 보호 드론 모델은 살포 및 파종과 같은 모의 작업을 수행합니다. 단일 비행은 종종 20~30분 동안 제자리 비행 또는 저속 비행을 필요로 하며, 이로 인해 구동 모터와 비행 제어 시스템은 심각한 열적 문제에 노출됩니다.

업그레이드 요구사항 분석:

밀폐형 냉각 방식: 화학적 부식을 방지하기 위해 식물 보호 드론의 ESC는 일반적으로 알루미늄 하우징 내부에 밀봉되어 있습니다. 30A 이상의 지속적인 전류가 흐를 경우, 내부 IGBT 모듈의 접합부 온도는 쉽게 125°C를 초과할 수 있습니다.

무게 민감도: 무게가 1g 증가할 때마다 비행 시간이나 탑재량 용량이 줄어듭니다. 고객은 소형, 경량, 고유량 팬을 필요로 했습니다.

진동 및 수명: 드론에서 발생하는 고주파 진동은 팬 베어링 마모를 가속화합니다. 고객이 이전에 사용했던 저가형 팬은 비행 시간 20시간 정도만 지나도 소음이 발생하거나 작동이 멈추는 현상이 자주 나타났습니다.

이러한 문제점들을 해결하기 위해 루이둥퓨처의 기술팀은 일반 소비자용 냉각 솔루션으로는 더 이상 만족할 수 없다는 것을 깨달았습니다. 그들에게는 맞춤 제작 능력이 뛰어나고 안정적인 대량 생산을 할 수 있는 전문 마이크로 팬 제조업체가 필요했습니다. 그리하여 그들은 중국 충포 팬(Chungfo Fan)을 검토하고 협력하기 시작했습니다.

II. 현장 점검 및 장기 선정: 실험실에서 트랙 검증까지

2023년 가을, 루이둥 퓨처의 연구개발 이사는 팀을 이끌고 중국 둥관에 위치한 충포판의 제조 기지를 방문했습니다. 그들은 가장 "극한의" 장치 세 가지를 가져갔는데, 그것은 1/5 크기의 가솔린-전기 개조 락 크롤러(최대 출력 8kW), 사막 오프로드 단거리 코스 트럭(최고 속도 120km/h), 그리고 쿼드콥터 작물 보호 드론 모델이었습니다.

점검 초점: "선풍기가 있습니까?"가 아니라 "귀사의 선풍기가 혹독한 환경에서도 견딜 수 있습니까?"

Chungfo Fan의 엔지니어링 팀은 제품 카탈로그를 보여주는 데 서두르지 않았습니다. 대신 고객을 직접 신뢰성 테스트 연구실로 초대하여 다음과 같은 과정을 직접 목격하게 했습니다.

염수 분무 시험: 팬은 5% NaCl 용액 분무 환경에서 96시간 동안 연속 작동되었습니다. 하우징 부식은 없었으며, 로터는 안정적이었습니다.

고온-저온 충격 테스트: 팬을 -40℃ 냉동고에서 85℃ 오븐으로 바로 옮겨 즉시 작동시켰는데도 달라붙지 않았습니다.

모의 오프로드 진동 시험대: 진동 주파수 20Hz~200Hz, 가속도 5g의 시험대 위에서 팬을 72시간 동안 작동시켜, 암벽 등반 차량이 바위투성이 험로에서 겪는 격렬한 진동을 모사했습니다.

점검 후 고객사 엔지니어는 "이상적인 실험실 데이터는 필요 없습니다. 진흙, 화학 물질, 고온 액체에 담근 후에도 계속 돌아가는 팬이 필요합니다."라고 말했습니다.

장기 협력 사업 선정: 2006년 사업부터 4010년 사업까지 전 범위 포함

양측은 엄격한 조건 협의를 통해 진동 및 고온 저항을 위한 이중 볼 베어링과 고속 회전 시 균열을 방지하기 위한 강화 엔지니어링 플라스틱 임펠러를 모두 갖춘 마이크로 DC 축류 냉각 팬 제품군을 최종 확정했습니다.

특별 참고 사항: 1/5 스케일 락 크롤러 및 일부 고속 오프로드 모델의 경우, 고객은 3015 12V DC 팬을 추가로 사용합니다. 이 15mm 두께의 팬은 표준 3010 팬보다 높은 정압(최대 8.2mmH₂O)을 제공하여 모터 고정자 코일 내부의 깊은 열원까지 효과적으로 냉각합니다.

또한, 고객은 팬이 10,000~15,000RPM 범위 내에서 안정적으로 작동해야 한다는 점을 명시적으로 요구했습니다. Chungfo 팬은 내장된 홀 센서 폐루프 제어 방식을 사용하여 공급 전압 변동(예: LiPo 배터리 전압이 8.4V에서 6.0V로 떨어지는 경우)에도 팬이 최소 규정 속도를 유지하도록 하여 성능 저하를 방지합니다.

제품 설명

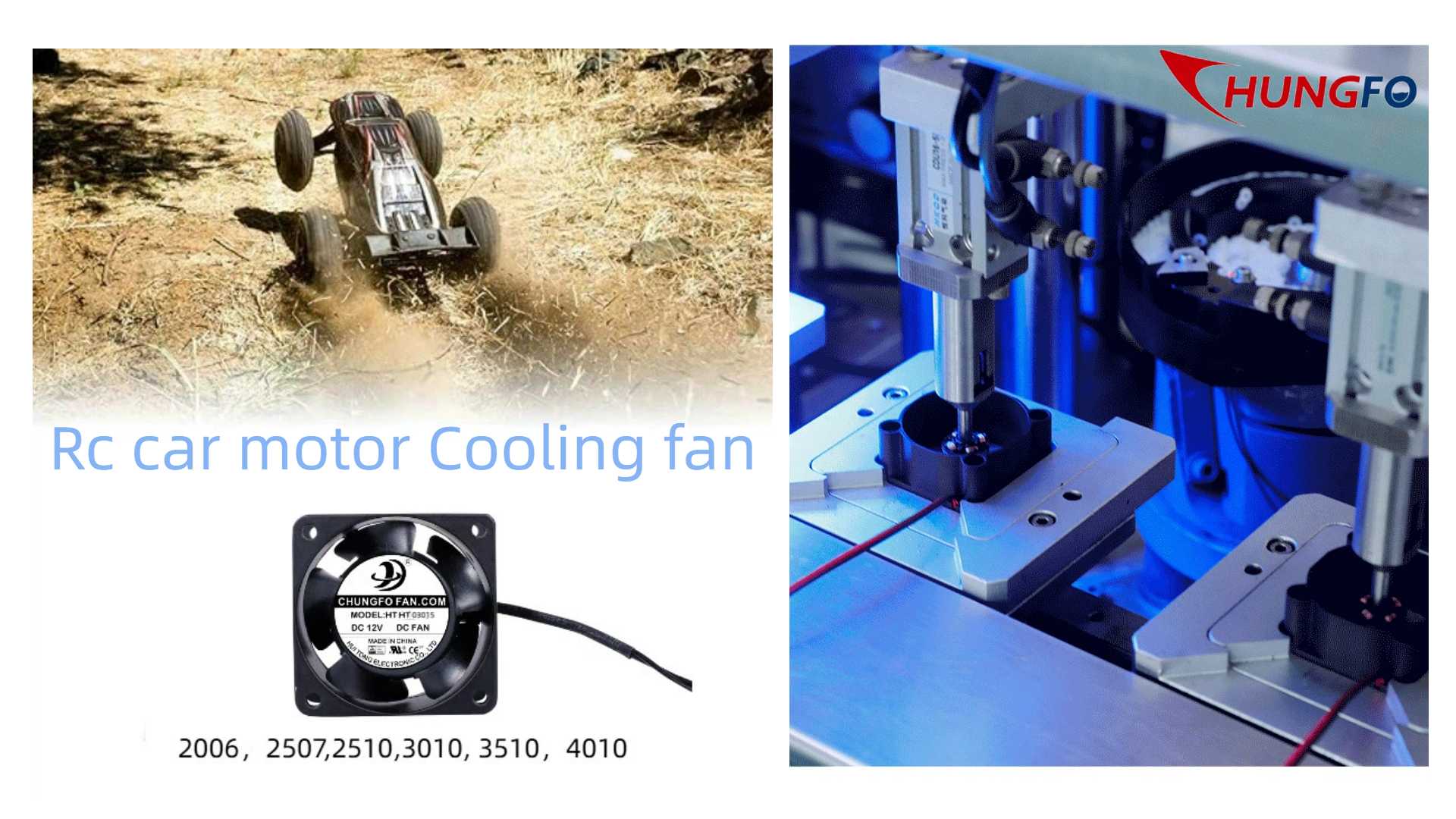

RC카 냉각 팬 1/8 스케일 락 크롤러 섀시에서 프레임 3010 팬은 ESC 방열판 바로 위에 장착됩니다. 등반 중 모터 전류가 60A까지 급증하면 팬이 자동으로 최대 속도로 작동하여 ESC 온도를 78℃에서 52℃로 낮춥니다.

RC카 모터 냉각 팬 사막 단거리 경주용 트럭의 브러시리스 모터의 경우, 고객은 모터 하우징 바로 위에 장착된 듀얼 3510 팬 시스템을 사용하여 12 CFM의 공기 흐름을 확보하고, 3개의 배터리 팩을 연속으로 사용한 후에도 모터 온도를 65℃ 미만으로 유지합니다.

3015 12V DC 팬 식물 보호 드론 모델의 밀폐된 ESC 구획 내부에서 3015 팬은 15,000RPM의 최대 속도로 작동하며, 내부 배선 장애물을 극복할 수 있는 충분한 정압을 유지하여 IGBT 모듈 접합부 온도가 105℃의 안전 한계치 이하로 유지되도록 합니다.

III. 제조 역량: 마이크로 팬용 "정밀 생산 라인"

생산 라인을 둘러본 후, 루이둥 퓨처는 생산 능력과 일관성에 대한 의구심을 완전히 해소했습니다. 중국 충포 팬은 소형 냉각 팬(특히 20mm~40mm 시리즈) 전용의 유연 자동화 생산 라인을 구축했습니다.

1. 자동화된 고정자 권선 및 조립

기존의 수동 권선 방식은 권선 수가 일정하지 않고 고속 회전 시 편차가 심하게 발생합니다. 충포판(Chungfo Fan)은 6축 전자동 권선기를 사용하여 정밀한 고정자 권선을 구현하고, CCD 비전 검사 시스템을 통해 배치당 권선 수 오차를 0.5% 미만으로 유지합니다. 이는 10,000~15,000RPM의 고속 회전 환경에서도 안정적인 동적 균형을 보장합니다.

2. 정밀 이중 볼 베어링 압입

진동이 심한 RC카 및 드론 애플리케이션에 사용되는 모든 팬에는 수입산 이중 볼 베어링이 사용됩니다. 생산 라인에는 내륜 손상을 방지하기 위해 ±0.5N 이내의 압력 정밀도를 자랑하는 전용 베어링 프레스 기계가 갖춰져 있습니다. 이후 탈자 세척 및 그리스 주입 공정을 거치며, 그리스 주입량은 미세 저울(오차 ±0.002g)을 통해 자동으로 계량되어 베어링 수명이 이론상 50,000시간 이상임을 보장합니다.

3. 완전 자동 임펠러 동적 밸런싱

고속 팬은 임펠러 편심에 가장 취약합니다. 충포 팬은 독일 쉥크(Schenck)사의 동적 밸런싱 장비를 도입하여 각 임펠러에 대해 단일 또는 이중 평면 동적 밸런싱을 수행함으로써 잔류 불균형을 0.02g·mm 이하로 줄였습니다. 그 결과, 최대 15,000RPM의 속도에서도 진동이 최소화되어 베어링과 모터의 수명이 직접적으로 연장됩니다.

4. 온라인 번인 및 기능 테스트

각 생산 라인 끝에는 팬이 정격 전압의 125%로 작동하는 4시간짜리 온라인 번인 터널이 있습니다. 그런 다음 레이저 회전 속도계와 풍동을 사용하는 기능 테스트 스테이션으로 이동하여 실제 속도(10,000~15,000RPM 이내), 풍량, 전류 및 소음을 검증합니다. 기준에 부합하지 않는 제품은 추적 가능한 데이터와 함께 자동으로 폐기됩니다.

5. 유연한 전환 기능

고객사가 2006년부터 4010까지 최대 6개 모델을 사용하는 점을 고려할 때, Chungfo Fan의 생산 라인은 15분 만에 전환 작업(고정 장치 교체, 프로그램 조정)을 완료할 수 있어 다양한 모델의 소량 생산과 대량 생산을 혼합하여 생산할 수 있으며, 다양한 모델과 불규칙적인 재고 보충에 대한 고객사의 요구에 완벽하게 부합합니다.

IV. 왜 루이동퓨처를 선택해야 할까요? – 루이동퓨처의 다섯 가지 결정 요인

루이둥퓨처는 대만 및 일본 기업을 포함한 여러 선풍기 공급업체를 평가한 후, 최종적으로 중국 충포선풍기를 자사의 소형 냉각 선풍기 독점 공급업체로 선정했습니다. 이러한 결정은 다음과 같은 이유에 근거했습니다.

1. 제품 품질: "기능성"에서 "생존 가능성"까지

시험 데이터: Chungfo Fan 팬은 모의 암벽 등반 진흙 침수 및 진동 테스트에서 다른 브랜드 대비 2.3배 높은 평균 고장 간격(MTBF)을 달성했습니다.

맞춤형 IP 보호: 충포 팬은 식물 보호 드론용으로 IP56(방진 및 강력한 물 분사로부터 보호) 맞춤형 버전을 제공했는데, 일반적인 산업용 팬은 IP54 등급입니다.

모든 인증: 공급되는 모든 팬은 CE, UL, TÜV 및 CCC 인증을 획득했으며 REACH 및 RoHS 규정을 준수하여 수출에 아무런 제약이 없습니다.

2. 20년의 경험: 가전제품부터 익스트림 스포츠까지

2003년에 설립된 중국 충포선(Chungfo Fan)은 초기에는 미디어(Midea)와 치고(Chigo) 에어컨용 냉각 팬을 생산하며 공기 흐름 설계, 소음 제어 및 장기적인 신뢰성에 대한 깊은 노하우를 축적해 왔습니다. 2008년에는 자동차 전자 제품 분야(히타치 자동차용 팬 공급)에 진출했고, 2015년에는 스포츠 장비 및 스마트 기기 분야로 사업을 확장했습니다. 20년 이상의 냉각 경험을 바탕으로 충포선은 RC 모델과 드론의 일상적인 환경인 "고온 + 진동 + 먼지" 조합에 대한 최적의 솔루션을 제공합니다.

3. 높은 기술 인력 비율: 맞춤형 서비스는 구호가 아닙니다

충포선풍기는 연구 개발 및 기술 인력 비율이 30%를 넘는다는 점에서 업계 평균(약 10~15%)을 크게 웃돕니다. 루이둥퓨처가 "프레임 2006 선풍기를 10,000RPM에서 28dBA 이하로 작동시켜 달라"고 처음 요청했을 때, 충포선풍기의 유체역학 엔지니어들은 날개 각도와 개수를 최적화하여 2주 만에 27.3dBA의 측정값을 달성한 샘플을 제공했습니다. 이러한 신속한 대응에 고객은 놀라움을 금치 못했습니다.

4. 주요 브랜드 파트너십: 품질에 대한 "신뢰 이전"

공급업체 감사 과정에서 고객은 Chungfo Fan이 오랫동안 다음과 같은 국내외 유명 브랜드에 제품을 공급해 왔다는 점을 명확히 언급했습니다.

미디어(가전제품에 대한 엄격한 장기 공급 요건)

치고(비용 대비 성능 균형의 달인)

삼성 (마이크로 팬의 정숙성과 수명에 대한 매우 높은 요구 사항)

히타치(자동차급 신뢰성)

이러한 브랜드들과의 장기적인 파트너십은 충포판의 품질 시스템, 배송 능력 및 사후 대응 능력이 세계 최고 수준의 기업들에 의해 검증되었음을 의미합니다.

5. 사후 서비스: 단순한 "보증" 그 이상

연중무휴 24시간 기술 지원: 루이동퓨처가 비행 제어 디버깅 중 팬이 PWM 신호에 간섭하는 문제를 겪었을 때, 충포팬의 FAE 엔지니어는 고객 현장으로 밤샘 출장을 가서 EMI 필터 커패시터를 추가하여 문제를 해결했습니다.

재고 관리 계약: Chungfo Fan은 고객을 위해 VMI(공급업체 관리 재고)를 구축하여 매월 정기적인 재고 인출과 24시간 긴급 주문 배송이 가능하도록 했습니다.

고장 분석: 반환된 불량 제품에 대해 Chungfo Fan은 SEM 분석 및 금속 조직 단면도를 포함한 상세한 8D 보고서를 제공하여 고객이 자체 제품 설계를 개선할 수 있도록 지원합니다(예: 모터 하우징 코팅이 과도하게 두꺼워 설치 후 팬이 변형된 것을 발견).

V. 협력 사례: "불가능"에서 "완벽한 솔루션"까지

심도 있는 협력에는 어려움이 따르기 마련입니다. 루이둥퓨처와 충포판은 여러 중요한 난관을 극복하며 충포판의 문제 해결 능력을 입증해 보였습니다.

1화: "선풍기가 오히려 모터를 더 뜨겁게 만들었다고?"

문제: 고객은 1/5 스케일 락 크롤러 RC카에 냉각 팬을 처음 테스트했을 때, Chungfo Fan 3510 팬을 설치한 후 모터 온도가 팬을 설치하지 않았을 때보다 5℃ 더 높다는 것을 발견했습니다.

분석: 충포 팬 엔지니어들이 현장에 도착하여 열화상 카메라를 사용했습니다. 그 결과, 팬의 배출구가 모터 후면을 향하고 있었지만, 해당 부위가 먼지 덮개로 완전히 덮여 있는 것을 발견했습니다. 뜨거운 공기가 배출되지 못하고 열이 재순환되고 있었던 것입니다. 즉, 팬이 모터 자체에서 방출되는 열을 고정자로 다시 불어넣고 있었던 것입니다.

해결책: Chungfo Fan은 3일 만에 팬의 공기 흐름 유도 덕트(검증을 위해 3D 프린팅)를 설계하여 팬의 공기 흐름이 모터 전면에서 흡입되어 측면으로 배출되도록 했습니다. 또한 정압이 더 높은 3015 12V DC 팬을 14,000RPM으로 회전시켜 사용했습니다. 재시험 결과 모터 온도가 18℃ 낮아진 것을 확인했습니다. 이로써 문제는 해결되었고, 이 구성은 고객의 표준 사양이 되었습니다.

제2화: 드론의 고주파 진동으로 인한 베어링 조기 고장

문제: 고객은 농업용 드론에 장착된 팬 약 2510개에서 약 30시간 사용 후 "긁는" 소음이 발생하다가 결국 작동이 멈췄다고 보고했습니다. 고장률은 약 5%였습니다.

분석: 충포 판은 고장난 드론을 연구실로 가져와 스펙트럼 분석과 분해를 진행했습니다. 그 결과, 드론 프로펠러 회전 주파수(약 110Hz)가 팬 베어링의 고유 진동수와 근접하여 공진이 발생하고, 이로 인해 리테이너의 볼 마모가 비정상적으로 진행된 것을 발견했습니다. 또한, 화학 물질이 직접 유입되지는 않았지만, 높은 습도(상대 습도 85% 이상)로 인해 윤활유가 수분을 흡수하여 변질된 것으로 나타났습니다.

해결책:

베어링 예압 조정: 웨이브 스프링 와셔를 추가하여 축 방향 예압을 증가시키고 공진 주파수에서 벗어나도록 했습니다.

윤활유 업그레이드: 온도 범위가 더 넓고 내수성이 우수한 클루버 NB52 윤활유로 교체했습니다.

임펠러 재질 업그레이드: 높은 습도 환경에 맞춰 임펠러 재질을 PBT에서 PA66+GF30(유리섬유 30% 강화)으로 변경하여 내습성을 향상시켰습니다.

개선 작업 후, 교체된 팬 500대는 고객 현장에서 고장 없이 200시간 동안 연속 가동되었습니다.

제3화: 물자 부족 위기 속 긴급 항공 화물 운송

문제: 고객은 세계 최대 RC 전시회인 뉘른베르크 장난감 박람회를 준비 중이었습니다. 출발 일주일 전, 갑자기 재고가 부족하다는 것을 깨닫고 600프레임 2006 및 2507 팬을 5일 이내에 선전으로 긴급 배송하여 통합해야 했습니다.

해결책: 충포선풍기는 긴급 주문 처리 절차를 가동하여 긴급하지 않은 생산 라인을 중단하고 36시간 동안 2교대 근무를 실시하여 생산을 완료하는 한편, SF 익스프레스 전용 트럭을 배정하여 이른 아침 둥관에서 선전 공항으로 직접 운송했습니다. 덕분에 선풍기는 예정보다 하루 일찍 도착했고, 고객은 성공적으로 전시회를 개최하여 유럽의 주요 계약을 수주할 수 있었습니다. 이 사건 이후, 고객은 충포선풍기를 "올해의 최고 대응 공급업체"로 선정했습니다.

VI. 지속적인 협력 및 향후 전망

현재 루이둥 퓨처의 모든 고급 락 크롤러, 오프로드 RC카, 농작물 보호 드론 모델에는 중국 충포 팬(Chungfo Fan)의 마이크로 냉각 팬이 기본으로 장착되어 있습니다. 루이둥 퓨처는 신제품 설계 단계에 충포 팬 엔지니어들을 초빙하여 공기 흐름 경로 및 팬 선정에 대한 공동 설계를 진행하고 있습니다.

Chungfo Fan은 2006, 2507, 2510, 3010, 3510, 4010 프레임과 고성능 3015 12V DC 팬을 포함한 다양한 제품 라인을 통해 고객의 "과열 보호 기능으로 인한 제어 불능"이라는 불편 사항을 해결했을 뿐만 아니라 "내구성과 고온 저항성"이라는 시장 차별화 요소를 구축할 수 있도록 지원해 왔습니다.

바위투성이 산길부터 사막의 고속 주행, 정밀한 농업용 살포에 이르기까지, 모든 루이둥 퓨처 기기 뒤에는 중국 충포 팬에서 발생하는 강력한 냉각풍이 뜨거운 "심장"을 조용히 보호하고 있습니다.
