서문: 유라시아를 아우르는 기술적 대화

상업용 주방 설비 분야에서 독일 기업들은 "정밀성, 엄격함, 그리고 체계성"으로 정평이 나 있습니다. 바이에른에 위치한 호바르트(HOBART GmbH, 고객 개인정보 보호를 위해 가명으로 사용되었지만 실제 사업 모델과는 완전히 동일합니다)는 이러한 특징을 잘 보여주는 대표적인 기업입니다. 이 회사는 단순한 식기세척기 제조업체가 아니라, 상업용 주방의 세척 단계를 위한 "시스템 솔루션 전문가"로 자리매김하고 있습니다. 호바르트의 철학은 고품질 하드웨어, 특수 세제, 디지털 서비스, 그리고 유연한 비즈니스 모델을 통합하여 고객에게 효율적이고 위생적이며 경제적이고 편리한 세척 경험을 제공하는 것입니다.

2023년, 호바트(HOBART)의 R&D 팀은 차세대 상업용 식기세척기 업그레이드 과정에서 오랫동안 해결되지 않았던 기술적 난제, 즉 고온다습한 세척실 환경에서의 열 방출 및 방수 문제를 마주하게 되었습니다. 기존의 축류 팬은 60°C가 넘는 고온 다습한 환경에서 지속적으로 작동할 경우, 3,000시간 작동 후 베어링 고착, 권선 단락, 또는 급격한 풍량 감소와 같은 문제가 빈번하게 발생했습니다. 이는 식기세척기 가동 중단과 세척 효율 저하를 초래할 뿐만 아니라, 열 방출 불량으로 핵심 전자 제어 모듈이 소손될 수도 있어, "시스템 솔루션 전문가"로서 고객에게 "효율성과 안심"을 제공하겠다는 약속을 심각하게 저해하는 문제였습니다.

이렇게 해서 유라시아 전역에 걸친 글로벌 소싱 여정이 시작되었습니다. 엄격한 독일 표준을 바탕으로 HOBART의 조달 및 기술팀은 전 세계 파트너들을 꼼꼼히 검토했습니다. 마침내 그들은 중국 주강 삼각주 지역에 위치한 중국 충포 팬(Chungfo Fan)을 선정했습니다. 세 차례의 현장 공장 실사, 실험실 벤치마크 테스트, 그리고 3개월간의 신뢰성 검증을 거친 후, HOBART는 자사의 모든 상업용 식기세척기 제품군에 30290 크로스플로우 EC 팬을 냉각 시스템 표준으로 채택하기로 결정하고 5년 장기 프레임워크 계약을 체결했습니다.

본 논문은 중국과 독일 간 제조업 협력의 모범적인 사례를 협력의 기원, 제품 특성, 생산 라인 역량, 선정 이유, 발생했던 사건과 해결 과정, 그리고 가치 창출이라는 여섯 가지 측면에서 종합적으로 분석한다.

제1장: 요구사항 해독 – 독일 "시스템 솔루션 전문가"의 엄격한 논리

HOBART가 최종적으로 Chungfo를 선택한 이유를 이해하려면 먼저 Chungfo의 독특한 비즈니스 모델을 파악해야 합니다.

호바트의 고객 기반에는 대형 호텔 중앙 주방, 레스토랑 체인, 학교 구내식당, 병원 급식 센터 등이 포함됩니다. 이러한 고객에게 있어 식기세척기가 고장 나는 매 순간은 수백 개의 접시를 처리할 수 없게 되어 전체 식품 서비스 체인에 차질을 초래할 수 있습니다. 따라서 호바트가 "시스템 솔루션 전문가"로 자리매김하는 것은 단순한 슬로건이 아니라 다음 네 가지 핵심 요소에 기반한 실질적인 결과물입니다.

고품질 하드웨어: 식기세척기 자체는 주요 부품에 대한 내결함성 설계를 갖추고 상업용 등급의 수명(10년 이상)을 보장해야 합니다.

특수 화학물질: 거품 발생량이 적고 효율성이 높으며 환경 친화적인 세제 및 린스 보조제를 제공합니다.

디지털 서비스: IoT 센서를 통해 물 온도, 세제 농도 및 장비 상태를 실시간으로 모니터링하여 조기 고장 경고를 가능하게 합니다.

유연한 비즈니스 모델: 임대, 세차 횟수별 요금제, 풀서비스 패키지 등 다양한 옵션을 제공하여 고객이 핵심 사업인 외식업에 집중할 수 있도록 지원합니다.

이러한 폐쇄형 비즈니스 시스템에서는 모든 하위 시스템의 신뢰성이 매우 중요합니다. 식기세척기의 전자 제어 캐비닛 냉각 팬은 사소해 보일 수 있지만, 디지털 제어 마더보드, 인버터 및 전원 모듈의 수명을 직접적으로 결정합니다. HOBART의 기술 사양서에는 팬에 대한 다섯 가지 필수 요구 사항이 명시되어 있습니다.

고온 저항성: 작동 주변 온도 범위는 -10°C ~ +70°C이며, 65°C에서 20,000시간 동안 연속 작동 시에도 고장이 발생하지 않습니다.

방수 및 방습: 식기세척기 내부로 고온 증기가 침투하지 않도록 최소 IP54 보호 등급을 충족해야 합니다.

높은 풍량과 낮은 소음: 개방형 주방에 적합하도록 풍량은 200 CFM 이상이며, 소음은 50 dB(A) 미만으로 제어됩니다.

에너지 효율 및 속도 제어: 0-10V 또는 PWM 속도 제어 지원, EC 모터 호환성, EU ERP 지침을 충족하는 전반적인 에너지 효율을 제공합니다.

수명 및 보증: 설계 수명은 50,000시간 이상이며, 보증 기간은 최소 3년입니다.

HOBART는 Chungfo를 평가하기 전에 유럽 3개 브랜드와 아시아 2개 브랜드의 선풍기를 테스트했습니다. 유럽 브랜드는 성능 목표는 충족했지만 가격이 매우 비쌌고 배송 기간이 최대 12주에 달했습니다. 아시아 브랜드는 가격 경쟁력은 있었지만 고온 다습 방수 테스트에서 대부분 불합격했습니다. 그러던 중 HOBART는 Chungfo의 30290 크로스플로우 EC 선풍기를 접하게 되었습니다.

제2장: 핵심 제품 – 30290 크로스플로우 EC 팬의 기술적 분석

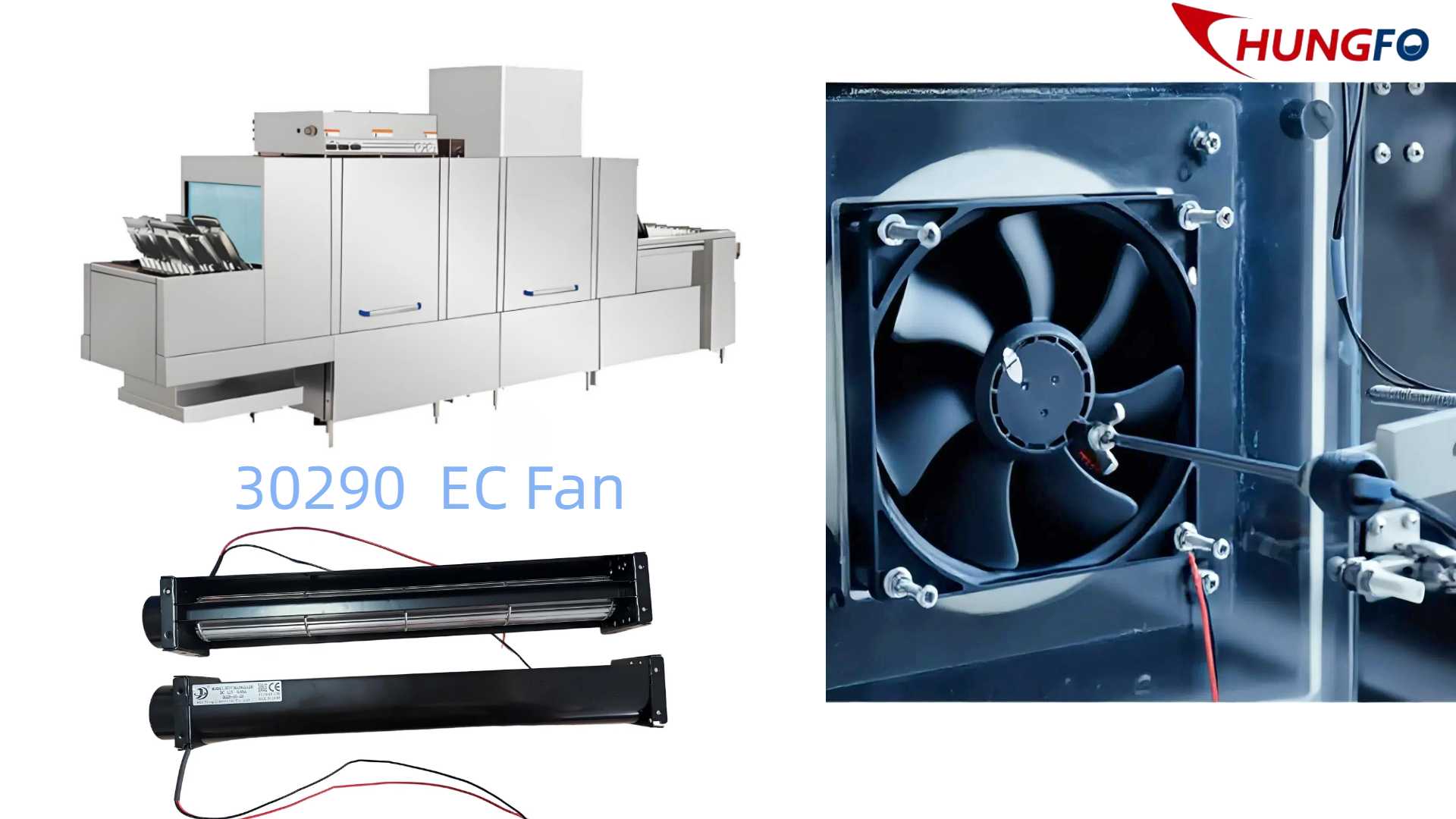

30290 EC 크로스플로우 팬은 중국 충포 팬(China Chungfo Fan)에서 상업용 식기세척기, 스팀 캐비닛, 산업용 전자레인지와 같은 고온 다습 환경에 특화하여 개발한 주력 제품입니다. 제품명에서 "30290"은 직경 30mm, 길이 290mm의 로터를, "EC"는 고효율 외장형 브러시리스 DC 모터를 사용했음을 의미합니다.

I. 왜 크로스플로우 팬을 사용해야 할까요?

기존의 상업용 식기세척기는 대부분 축류 팬이나 원심 팬을 사용합니다. 축류 팬 높은 풍량에도 불구하고 정압이 낮아 공기가 제어 보드에 직접 부딪히면서 국부적인 와류를 발생시킬 수 있습니다. 원심 팬은 높은 압력을 제공하지만 부피가 크고 소음이 심합니다. 교차 흐름 팬 이 시스템은 독특한 장점을 가지고 있습니다. 공기가 임펠러를 통해 두 번 방사형으로 통과하면서 평평하고 균일하며 장거리 층류 공기 흐름 커튼을 형성합니다. 이 커튼은 식기세척기 상단의 좁은 전자 제어실 내부에 설치하기에 이상적이며, 사각지대 없이 제어 보드 전체에 걸쳐 균일한 냉각을 제공합니다.

호바트의 연구 개발 엔지니어는 비교 테스트 후 다음과 같이 언급했습니다. "충포의 30290 크로스플로우 팬은 제어 캐비닛 내부의 온도 차이를 ±8°C에서 ±2°C로 줄였습니다. 이는 전해 콘덴서와 IGBT 모듈의 수명에 있어 획기적인 개선입니다."

II. EC 모터의 에너지 효율 및 지능화

이 팬에 탑재된 EC 모터(전자식 정류 브러시리스 DC 모터)는 스마트 제어 칩을 내장하여 기존 AC 모터 대비 40~60%의 에너지 절감 효과를 제공합니다. 호바트의 디지털 서비스 시스템은 PWM 신호를 통해 팬 속도를 직접 조절하여 식기세척기 부하(세척량, 수온, 주변 온도)에 따라 냉각 공기 흐름을 실시간으로 동적으로 제어합니다. 예를 들어, 야간 대기 모드에서는 팬이 20% 속도로 조용하게 작동하여 내부 압력을 유지하고 먼지 유입을 방지합니다. 세척량이 많은 시간에는 최대 속도로 작동하여 전자 제어 시스템의 과열을 방지합니다.

III. 방수 냉각 팬 기술의 혁신

HOBART 팀에게 가장 인상적인 부분은 바로 이것이었습니다. Chungfo는 방수 냉각 팬 분야에서 무려 12개의 실용신안 특허를 보유하고 있습니다. 30290 크로스플로우 EC 팬은 3중 방수 구조를 채택하고 있습니다.

고정자 밀봉: 고정자 코일 전체는 열전도율이 높은 에폭시 수지로 완전히 밀봉되어 습기가 권선에 닿는 것을 방지합니다.

미로형 샤프트 씰: 회전축과 베어링 하우징 사이에 세 개의 구불구불한 미로형 홈이 설계되어 있으며, 식품 등급 윤활 그리스가 결합되어 고압 물 분사에도 물 유입을 방지합니다.

배수구멍 및 가이드 홈: 배수구멍은 하우징 하단에 있어 우발적으로 발생하는 응축수가 모터 내부에 고이지 않고 신속하게 배출될 수 있도록 합니다.

제3자 연구소에서 실시한 테스트(보고서 번호: CF-WT-30290-2309) 결과, 70°C의 증기 환경에서 1,000시간 연속 작동 후에도 팬의 절연 저항은 100MΩ 이상을 유지하여 IP56 보호 등급(먼지 5단계, 방수 6단계)을 달성했으며, 이는 HOBART의 IP54 요구 사항을 훨씬 뛰어넘는 수치입니다.

IV. 측정 데이터

매개변수: 30290 EC 크로스플로우 팬 HOBART 요구 사항 산업 평균

최대 풍량: 235 CFM ≥200 CFM 180 CFM

최대 정압: 12 mmH₂O ≥10 mmH₂O 8 mmH₂O

소음: 1m 거리에서 48dB(A) ≤50dB(A) 55dB(A)

최대 작동 온도: 75°C 70°C 60°C

보호 등급: IP56 IP54 IP44

설계 수명: 60,000시간 50,000시간 30,000시간

기대를 뛰어넘는 이러한 성능 덕분에 HOBART는 30290 크로스플로우 EC 팬을 자사의 글로벌 자재 명세서(BOM)에 확정적으로 포함시키기로 결정했습니다.

제3장: 견고한 기반 – 중국 충포의 대형 산업용 선풍기 생산 라인

충포 공장을 두 번째 방문한 후, 호바트의 구매 담당 이사는 내부 보고서에 다음과 같이 적었습니다. "우리는 단순한 선풍기 조립 라인을 보는 것이 아니라, 극도의 신뢰성을 위해 설계된 정밀 제조 시스템을 보고 있는 것입니다."

2004년에 설립된 중국 충포 팬(China Chungfo Fan)은 20년 동안 팬 기술에만 전념해 왔습니다. 대형 산업용 팬의 대량 고품질 생산을 담당하기 위해, 30290 크로스플로우 EC 팬 (길이 290mm, 로터 직경 30mm - 중형 크로스플로우 팬 범주 내에서 대형 사이즈) 충포는 크로스플로우 팬 전용 "스마트 크로스플로우 팬 생산 라인" 구축에 투자했습니다. 이 라인의 핵심 특징은 다음과 같습니다.

I. 완전 자동 권선 및 삽입 작업장

크로스플로우 팬의 모터 고정자에는 머리카락처럼 가는 구리선을 감아야 합니다. 청포는 일본 니토쿠(NITTOKU)의 완전 자동 권선기를 도입하여 전선 직경 정밀도를 ±0.002mm, 권선 오차를 0.5% 미만으로 제어했습니다. 수동 권선 방식과 비교했을 때, 자동화는 작업자의 피로로 인한 권선 간 단락 위험을 제거할 뿐만 아니라 모터 전체에 걸쳐 구리 저항과 인덕턴스의 99.5% 이상의 균일성을 보장합니다. 호바트는 3개 배치에 걸쳐 총 300대의 팬에서 모터 파라미터를 샘플링하여 변동 계수(CV)가 1.2%에 불과함을 확인했는데, 이는 업계 평균인 5%보다 훨씬 낮은 수치입니다.

II. 사출 성형 임펠러의 온라인 동적 밸런싱

횡류 팬의 임펠러는 사출 성형으로 제작된 수십 개의 날개로 구성됩니다. Chungfo는 독일 ARBURG사의 사출 성형기를 사용하며, 각 날개의 균일한 밀도를 보장하기 위해 자체 개발한 금형 내 압력 모니터링 시스템을 보유하고 있습니다. 더욱 중요한 것은 모든 임펠러가 조립 전에 이중 평면 동적 평형 시험기를 사용하여 테스트를 거친다는 점입니다. 30290 횡류 팬은 잔류 불균형이 0.03g·mm 미만인 G2.5 등급(ISO 1940 표준)의 동적 평형을 달성했습니다. 이는 팬이 고속(3000rpm)으로 회전할 때 진동 진폭이 0.02mm 미만임을 의미하며, 식기세척기의 장기간 무소음 작동을 보장합니다.

III. 모든 기능을 갖춘 EC 모터 테스트 스테이션

모든 30290 크로스플로우 EC 팬은 최종 조립 후 36미터 길이의 자동 테스트 라인을 통과해야 합니다. 테스트 항목은 다음과 같습니다.

절연 내력 시험 (1500V AC, 누설 전류 <0.5mA, 5초간)

절연 저항 시험 (500V DC, >100MΩ)

전력 및 전류 테스트 (정격 전압의 ±10% 이내)

PWM 속도 응답 테스트 (0-100% 듀티 사이클, 선형성 오차 <2%)

방수 테스트 (IP56 등급 조건 모사, 10분간 물 분사)

고온 노화 시험 (75°C에서 72시간 연속 작동)

모든 테스트 데이터는 MES 시스템에 자동으로 업로드되어 고유한 QR 코드 라벨이 생성됩니다. HOBART 엔지니어는 모든 팬의 QR 코드를 스캔하여 생산 날짜, 작업자, 테스트 곡선, 심지어 사용된 에나멜 와이어 배치 공급업체까지 추적할 수 있습니다.

IV. 청결 및 ESD 관리

전자 제어 기판은 먼지와 정전기에 매우 민감하기 때문에, 충포의 크로스플로우 팬 조립 작업장은 ISO 14644-1 클래스 8 표준(클래스 100,000 클린룸)에 따라 관리됩니다. 또한, 작업장 전체에 정전기 방지 바닥재가 깔려 있고, 작업자들은 정전기 방지 손목 스트랩을 착용합니다. 호바트의 품질 감사관은 초기 공장 감사에서 충포의 작업장 청결도가 일부 유럽 협력업체의 의료 전자 장비 작업장보다도 더 높은 것을 보고 놀랐습니다.

V. 용량 및 유연한 전환

이 전용 생산 라인은 30290 크로스플로우 EC 팬을 하루 3,000대 생산할 수 있습니다. 또한, 충포의 모듈식 설비 설계 덕분에 다른 크기(예: 25060, 35120)로 생산을 전환하는 데 단 2시간밖에 걸리지 않습니다. 이는 호바트에게 계절별 주문 변동에 대한 뛰어난 유연성을 제공합니다. 성수기에는 충포가 두 개의 일반 생산 라인을 크로스플로우 팬 모드로 일시적으로 전환하여 일일 최대 6,000대의 생산 능력을 달성할 수 있습니다.

제4장: 대체 불가능한 선택 – 왜 차이나 충포판인가?

HOBART와의 최종 검토 회의에서 Chungfo 팀은 다음과 같은 직접적인 질문을 받았습니다. "유럽에도 훌륭한 선풍기 제조업체가 많습니다. Chungfo의 핵심 경쟁력은 무엇이라고 생각하십니까?" 다음 다섯 가지 측면에 대한 Chungfo의 답변은 결국 5년 계약을 따내는 데 결정적인 역할을 했습니다.

I. 제품 품질: "기준 충족"부터 "기대 이상"까지

Chungfo의 품질 관리 시스템은 ISO 9001:2015 인증을 획득했을 뿐만 아니라, 팬 산업에 특화된 "무결점 납품" 기준을 자체적으로 수립했습니다. HOBART는 30290 크로스플로우 EC 팬에 대해 MTBF(평균 고장 간격) 50,000시간을 요구했습니다. Chungfo의 설계 목표는 60,000시간이었으며, 실제 형식 시험에서 무작위로 선정된 12개 샘플이 가속 수명 시험에서 75,000시간을 초과했습니다. 또한 Chungfo는 업계 표준인 AQL 샘플링 대신 모든 제품에 대해 100% 출고 검사를 실시합니다. 이는 HOBART가 전기, 소음, 진동 및 방수 테스트를 모두 통과한 팬을 공급받는다는 것을 의미합니다.

II. 팬에만 집중한 20년간의 기술 전문성

중국 충포 팬(Chungfo Fan)은 2004년에 설립되어 20년의 역사를 자랑합니다. 이 20년 동안 충포 팬은 오직 팬 제조에만 전념해 왔습니다. 초기 AC 축류 팬부터 현재의 EC 횡류 팬, 원심 송풍기, 터보 팬에 이르기까지, 충포 팬은 300개 이상의 금형과 100개 이상의 특허를 축적해 왔습니다. 이러한 수직적 집중의 이점은 HOBART의 "70°C 고습 환경" 요구 사항에 직면했을 때, 충포 팬이 처음부터 모든 것을 새로 개발할 필요가 없었다는 점입니다. 대신, 2015년에 일본 의료기기 고객사를 위해 개발했던 "고온 살균기 팬" 솔루션을 기존 기술 라이브러리에서 꺼내어 단 3주 만에 적용을 완료했습니다. 이러한 기술 재활용 능력은 대기업이나 스타트업이 제공할 수 없는 강점입니다.

III. 높은 기술 인력 비율 – 혁신의 원동력

충포(Chungfo)의 전체 직원 450명 중 연구개발 및 엔지니어링 기술 인력은 118명으로 26%를 넘습니다. 이는 전통적인 제조업에서는 매우 드문 비율입니다. 연구개발팀은 박사 3명(유체역학, 전기기계, 재료과학 분야), 석사 12명, 그리고 수십 명의 선임 엔지니어로 구성되어 있습니다. 호바트(HOBART)의 기술팀은 과거 충포 엔지니어들과 공동으로 시뮬레이션 비교를 진행한 바 있습니다. 충포 엔지니어들은 ANSYS Fluent를 사용하여 30290 크로스플로우 팬의 유동장을 최적화하여 풍량을 초기 210 CFM에서 235 CFM으로 증가시키는 동시에 소음을 2.5 dB(A) 감소시켰습니다. 이러한 최적화 작업은 물리적 프로토타입 제작 없이 수치 시뮬레이션만으로 완료되어 개발 기간을 6주 단축했습니다.

IV. 글로벌 주요 브랜드에 서비스를 제공한 검증된 경험

충포의 고객 목록만 봐도 품질을 입증할 수 있습니다. 상업용 주방 분야에서 충포는 ITW Food Equipment Group(호바트, 트라울센 등의 브랜드를 소유)의 오랜 공급업체입니다. 산업 자동화 분야에서는 지멘스와 모터 냉각 팬 분야에서 긴밀한 협력 관계를 유지하고 있습니다. 의료 장비 분야에서는 필립스의 특정 영상 장비용 맞춤형 팬을 공급하고 있으며, 가전제품 분야에서는 밀레가 충포 제품을 사용하고 있습니다.
