산업 자동화, 스마트 제조, 전력 전자, 재생 에너지, 통신, 지능형 제어 시스템이 계속 발전함에 따라 전자 부품은 점점 더 소형 산업용 인클로저와 제어 캐비닛 내부에 설치되고 있습니다. 가변 주파수 드라이브, 서보 드라이브, PLC, 전원 공급 장치, 릴레이, 접촉기, 통신 모듈, 인버터 및 기타 전력 전자 부품은 모두 정상 작동 중에 열을 발생시킵니다.

이 열을 효과적으로 제거할 수 없으면 인클로저 내부 온도는 점차 상승합니다. 과도한 열은 부품 성능에 영향을 주고, 노화를 가속화하며, 작동 수명을 단축하고, 고장률을 증가시키며, 결국 전체 산업 시스템의 신뢰성에 영향을 줄 수 있습니다.

이러한 이유로 적절한 인클로저 냉각 팬을 선택하는 것은 산업 장비 설계의 중요한 부분입니다. 팬 선택은 물리적 크기나 최대 풍량만을 기준으로 해서는 안 됩니다. 엔지니어는 또한열 부하, 풍량, 정압, 공기 흐름 방향, 전압, 소음, 설치 공간, 환경 조건, 유지보수 요구 사항 및 장기적인 신뢰성을 평가해야 합니다.

적절하게 설계된 냉각 시스템은 안정적인 내부 온도를 유지하고, 민감한 전자 부품을 보호하며, 예상치 못한 가동 중단을 줄이고, 산업 장비의 전반적인 신뢰성을 향상시키는 데 도움을 줄 수 있습니다.

산업용 전자 인클로저에 냉각 팬이 필요한 이유는 무엇인가?

산업용 전자 장비는 작동 중에 지속적으로 열을 발생시킵니다. 이는 특히 가변 주파수 드라이브, 서보 드라이브, 전원 공급 장치, 인버터, 컨버터, 변압기 및 기타 고전력 전자 부품에서 중요합니다.

전기 에너지 변환 및 전송 과정에서 에너지의 일부는 필연적으로 열로 변환됩니다. 이러한 부품이 폐쇄형 또는 반폐쇄형 인클로저 내부에 설치되면 발생한 열이 축적될 수 있습니다.

열이 효율적으로 제거되지 않으면 캐비닛 내부 온도는주변 온도보다 상당히 높아질 수 있습니다.

높은 작동 온도는 많은 전자 부품에 영향을 줄 수 있습니다. 커패시터는 더 빠르게 노화될 수 있고, 반도체 장치는 열 한계에 더 가까운 상태에서 작동할 수 있으며, 전력 모듈은 열 응력이 증가할 수 있고, 제어 회로는 안정성이 떨어질 수 있습니다.

수 시간 또는 하루 종일 연속 작동하도록 설계된 장비에서는 열 관리가 제품 신뢰성의 핵심 요소가 됩니다.

인클로저 냉각 팬의 기본 목적은 제어된 강제 공기 흐름을 만드는 것입니다. 비교적 차가운 주변 공기가 인클로저로 유입되고, 발열 부품을 통과하면서 열을 흡수한 뒤 배기구를 통해 배출됩니다.

하지만 효과적인 냉각은 단순히 공기를 이동시키는 것만을 의미하지 않습니다. 공기 흐름은 실제로 열이 발생하는 영역을 통과하도록 유도되어야 합니다.

이 때문에 팬 선택과 인클로저 공기 흐름 설계는 항상 함께 고려해야 합니다.

열 부하부터 시작하기

냉각 팬을 선택하기 전에 엔지니어는 먼저 인클로저 내부에서 발생하는 열의 양을 결정해야 합니다.

이는 열 설계에서 가장 중요한 단계 중 하나이며 때때로 간과됩니다.

일부 장비 제조업체는 주로 캐비닛 크기를 기준으로 팬을 선택합니다. 그러나 캐비닛 크기만으로는 냉각 요구 사항을 결정할 수 없습니다.

몇 개의 저전력 전자 부품만 포함하는 대형 인클로저는 상대적으로 낮은 열 부하를 가질 수 있습니다. 반면 여러 개의 가변 주파수 드라이브, 전원 공급 장치, 서보 드라이브 및 전력 모듈이 포함된 소형 캐비닛은 상당한 양의 열을 발생시킬 수 있습니다.

따라서 첫 번째 단계는 주요 열원을 파악하는 것입니다.

일반적인 발열 부품에는 가변 주파수 드라이브, 서보 드라이브, 스위칭 전원 공급 장치, 변압기, 인버터, 접촉기, 릴레이 및 전력 반도체 모듈이 포함됩니다.

그런 다음 이러한 부품의 총 열 손실을 추정하고 최대 허용 내부 온도와 비교할 수 있습니다.

주변 온도도 고려해야 합니다.

예를 들어 온도 제어가 되는 실내에 설치된 장비는 고온 제조 작업장에 설치된 장비와 냉각 요구 사항이 크게 다를 수 있습니다.

주변 온도가 상승하면 인클로저 내부와 외부 사이의 이용 가능한 온도 차이가 작아집니다. 그 결과 냉각 시스템은 더 많은 공기를 이동시키거나 다른 열 관리 방식을 사용해야 할 수 있습니다.

풍량이 중요한 이유

풍량은 냉각 팬을 선택할 때 가장 일반적으로 사용되는 사양 중 하나입니다.

이는 팬이 일정 시간 동안 얼마나 많은 공기를 이동시킬 수 있는지를 나타냅니다. 충분한 풍량은 전자 부품에서 열을 운반하고 더 따뜻한 내부 공기를 더 차가운 주변 공기로 교체하는 데 도움을 줍니다.

그러나 더 높은 풍량이 자동으로 더 나은 냉각을 의미하는 것은 아닙니다.

팬이 매우 많은 양의 공기를 생성하더라도 공기 흐름이 주요 열원을 통과하지 않으면 실제 냉각 효과는 여전히 낮을 수 있습니다.

예를 들어 흡기구와 배기구가 서로 너무 가까이 위치하면 유입된 차가운 공기가 배기구 방향으로 바로 이동할 수 있습니다. 이는 비효율적인 공기 흐름 경로를 만듭니다.

팬은 정상적으로 작동할 수 있지만 실제로 가장 뜨거운 부품이 있는 영역을 통과하는 공기의 양은 제한적일 수 있습니다.

이 때문에 공기 흐름 방향과 팬 배치는 풍량 등급 자체만큼이나 중요합니다.

정압도 동일하게 중요합니다

정압은 간과해서는 안 되는 또 다른 중요한 사양입니다.

실제 산업용 인클로저에서는 공기가 완전히 개방된 공간을 통과하는 경우가 드뭅니다. 대신 필터, 보호 그릴, 방열판, 좁은 환기구, 케이블, 전자 부품 및 기타 구조물을 통과해야 할 수 있습니다.

이러한 모든 구성 요소는 공기 흐름에 저항을 만듭니다.

시스템 저항이 증가하면 팬이 공급하는 실제 풍량은 감소합니다.

따라서 높은 자유 공기 유량 등급을 가진 팬이라도 충분한 정압 성능이 없으면 설치 후 성능이 저하될 수 있습니다.

이것이 엔지니어가 최대 유량만 보는 대신 팬 성능 곡선을 검토해야 하는 이유입니다.

유량과 정압 사이의 관계는 실제 인클로저에서 팬이 어떻게 작동할지를 훨씬 더 정확하게 보여줍니다.

필터, 밀집된 전자 부품 또는 제한된 환기구가 포함된 제어 캐비닛의 경우 더 강한 정압 성능을 가진 팬이 더 나은 선택일 수 있습니다.

VFD 캐비닛에 특별한 냉각 주의가 필요한 이유

가변 주파수 드라이브는 산업용 제어 캐비닛 내부에서 가장 일반적인 열원 중 하나입니다.

VFD는 전기 에너지를 제어하여 모터 속도와 출력 전력을 조절합니다. 이 과정에서 전력 손실이 열을 발생시킵니다.

하나 이상의 VFD가 동일한 인클로저 내부에 설치되면 내부 열 부하가 상당해질 수 있습니다.

발생한 열을 효과적으로 제거하지 못하면 캐비닛 온도가 상승하고 드라이브의 작동 환경에 영향을 줄 수 있습니다.

이러한 이유로 VFD 캐비닛은 세심한 환기 계획이 필요합니다.

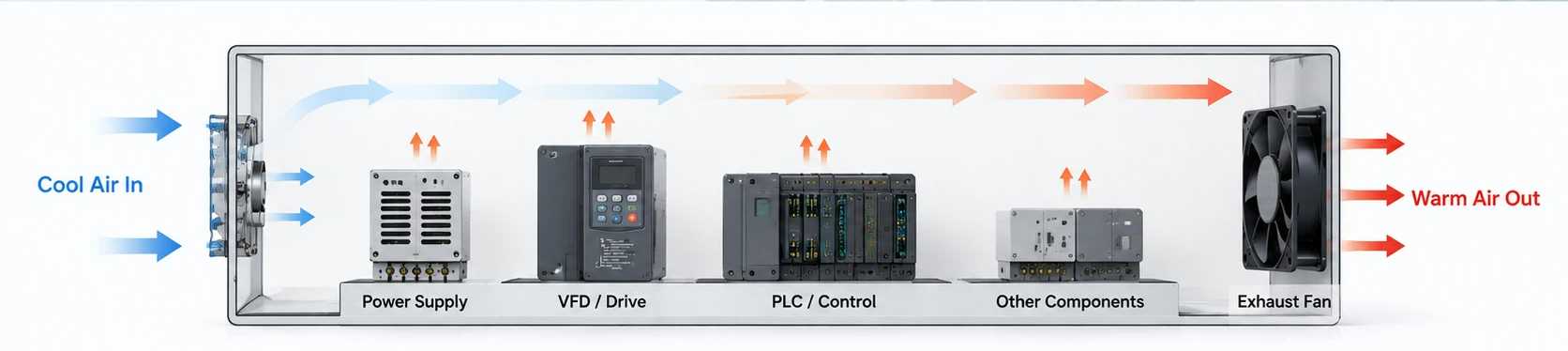

일반적인 설계에서는 캐비닛 하부에 공기 흡입구를 배치하고 상부에 배기 팬을 배치합니다.

더 차가운 주변 공기는 하부 영역으로 들어와 VFD 및 기타 열 발생 부품을 통과하면서 따뜻해지고, 이후 상부 영역으로 상승하여 배기 팬이 이를 제거합니다.

이 배치는 따뜻한 공기가 상승하는 자연적 특성을 활용하는 동시에 강제 환기가 축적된 열을 적극적으로 제거하도록 합니다.

그러나 정확한 공기 흐름 배치는 항상 실제 내부 캐비닛 구조에 따라 결정해야 합니다.

VFD 배기 팬을 선택하는 방법

적합한 VFD 배기 팬을 선택하는 것은 최대 유량 등급을 확인하는 것 이상의 작업이 필요합니다.

엔지니어는 먼저 VFD와 기타 부품에서 발생하는 총 열량을 파악해야 합니다.

그다음 인클로저 크기, 주변 온도, 허용 가능한 내부 온도, 흡입구 면적, 배출구 면적, 필터 저항 및 내부 공기 흐름 경로를 고려해야 합니다.

흔한 실수는 충분한 흡입 용량을 제공하지 않은 상태에서 강력한 배기 팬을 설치하는 것입니다.

배기 팬이 흡입 시스템이 공급할 수 있는 양보다 더 많은 공기를 제거하려고 하면 인클로저 내부에 과도한 음압이 발생할 수 있습니다. 이는 실제 공기 흐름을 감소시키고 냉각 성능을 제한할 수 있습니다.

따라서 흡입 측과 배기 측은 하나의 완전한 환기 시스템으로 설계해야 합니다.

먼지가 많은 환경에서는 오염 물질이 캐비닛 내부로 들어오는 것을 방지하기 위해 흡입 필터가 필요할 수 있습니다. 그러나 필터는 추가 저항을 발생시키므로 선택한 팬은 충분한 정압을 가져야 합니다.

필터가 더러워지면 저항은 더욱 증가합니다. 따라서 점검 및 청소 또는 교체를 위한 유지보수 계획을 수립해야 합니다.

5볼트 냉각 팬은 산업 장비에 적합한가?

전자 장비가 더 작고 컴팩트해짐에 따라 저전압 냉각 팬이 점점 더 일반적으로 사용되고 있습니다.

5볼트 냉각 팬은 5V DC 전원으로 구동되는 소형 전자 시스템, 제어 보드, 통신 모듈, 임베디드 장치, 계측 장비 및 기타 장비에 적합할 수 있습니다.

대형 산업용 캐비닛과 비교하면 이러한 응용 분야는 설치 공간이 매우 제한적인 경우가 많습니다.

따라서 팬 크기, 두께, 전압, 전류, 유량, 정압, 소음 및 기동 성능이 모두 중요한 선택 기준이 될 수 있습니다.

전자 시스템이 이미 안정적인 5V 전원 공급을 제공한다면 호환 가능한 팬을 사용하는 것이 전체 전기 설계를 단순화할 수 있습니다.

그러나 엔지니어는 전압만을 기준으로 팬을 선택해서는 안 됩니다.

필요한 유량은 여전히 발생한 열을 제거하기에 충분해야 합니다. 팬이 그릴 또는 필터 뒤에서 작동하는 경우 정압을 평가해야 합니다.

작동 전류 또한 장비 전원 공급 장치와 호환되어야 합니다.

지속적인 작동이 필요한 응용 분야에서는 전기적 호환성만큼 작동 수명과 신뢰성에도 동일한 주의를 기울여야 합니다.

AC 냉각 팬과 DC 냉각 팬 비교

산업용 냉각 팬은 일반적으로 전원 공급 방식에 따라 AC 팬과 DC 팬으로 분류할 수 있습니다.

AC 팬은 일반적으로 산업용 제어 캐비닛, 전기 장비, 배전 시스템, 산업용 환기 장비 및 AC 전원 공급 장치를 쉽게 사용할 수 있는 응용 분야에서 사용됩니다.

DC 팬은 전자 장비, 통신 장치, 제어 보드, 임베디드 시스템, 계측기 및 이미 저전압 DC 전원 공급 장치를 포함하는 장비에 널리 사용됩니다.

기계가 이미 12V 또는 24V DC 전원을 제공하는 경우, 호환되는 DC 팬을 선택하면 전원 구조를 단순화할 수 있습니다.

장비가 AC 전원 공급을 기반으로 설계된 경우, AC 팬이 더 편리한 해결책을 제공할 수 있습니다.

모든 산업 응용 분야에 이상적인 단일 팬 유형은 없습니다.

올바른 선택은 전기 구조, 열 요구 사항, 설치 환경, 사용 가능한 공간 및 예상 작동 조건에 따라 달라집니다.

공기 흐름 방향이 중요한 이유

공기 흐름 방향은 열 성능에 직접적인 영향을 줍니다.

적절하게 설계된 인클로저는 명확하고 지속적인 공기 흐름 경로를 만들어야 합니다.

더 차가운 공기는 인클로저로 들어와 주요 발열 영역을 통과한 후 배기 측을 통해 빠져나가야 합니다.

공기 흐름 경로가 잘못 설계되면 국부적인 과열 지점이 발생할 수 있습니다.

예를 들어 캐비닛의 상부에 가장 뜨거운 부품이 위치하고 배기 팬이 하부 근처에 설치되어 있다면, 뜨거운 공기가 상부 영역에 갇힐 수 있습니다.

수직 제어 캐비닛에서는 일반적으로 하부 흡입 및 상부 배기 배치가 사용됩니다.

그러나 내부 배치는 항상 고려해야 합니다.

여러 열원이 서로 다른 영역에 분산되어 있는 경우 추가적인 공기 흐름 관리가 필요할 수 있습니다.

내부 칸막이, 공기 덕트, 배플 또는 여러 개의 팬을 사용하여 더 제어된 공기 흐름 경로를 만드는 경우도 있습니다.

필터는 팬 성능을 감소시키나요?

예.

필터는 먼지와 오염 물질이 인클로저 내부로 들어오는 것을 방지하지만, 동시에 공기 흐름에 대한 저항을 만듭니다.

필터 표면에 먼지가 쌓이면 공기 흐름 저항이 더욱 증가할 수 있습니다.

팬에 충분한 정압 성능이 없는 경우, 필터가 오염됨에 따라 실제 공기 흐름이 크게 감소할 수 있습니다.

이러한 이유로 엔지니어는 팬 선택 과정에서 필터 압력 손실을 고려해야 합니다.

필터 재질, 필터 면적, 예상 오염 수준 및 유지보수 주기도 고려해야 합니다.

오염이 심한 산업 환경에서는 정기적인 필터 청소 또는 교체가 필수적입니다.

냉각 팬 자체가 정상적으로 계속 작동하더라도 오염된 필터는 전체 환기 시스템의 성능을 저하시킬 수 있습니다.

산업용 냉각 팬의 환경 조건

산업 환경은 일반적으로 사무실 또는 소비자 전자 제품 응용 분야보다 더 까다롭습니다.

장비는 먼지, 오일 미스트, 습기, 고온, 저온, 진동 및 기타 오염 물질에 노출될 수 있습니다.

이러한 조건은 냉각 팬의 성능과 작동 수명에 영향을 줄 수 있습니다.

먼지는 블레이드에 축적되어 임펠러의 균형을 변화시키고, 잠재적으로 진동을 증가시킬 수 있습니다.

오일 미스트는 팬 부품에 달라붙어 추가적인 먼지를 유입시킬 수 있습니다.

습기는 모터, 전기 연결부, 회로 부품 및 금속 구조물에 영향을 줄 수 있습니다.

따라서 팬 선택 시 실제 작동 환경을 고려해야 합니다.

실외 산업 장비는 추가적인 고려가 필요합니다.

비, 습기, 결로, 온도 변화, 햇빛 및 환경 보호 요구 사항은 모두 냉각 시스템에 영향을 줄 수 있습니다.

실내 환경용으로 설계된 팬은 환경 요구 사항을 평가하지 않고 실외 인클로저에 자동으로 사용해서는 안 됩니다.

소음이 중요한 이유

냉각 성능만이 유일한 고려 사항은 아닙니다.

대형 공장에서는 소음이 큰 문제가 아닐 수 있지만, 실험실 장비, 시험 계측기, 의료 장비, 사무실 인접 기계 및 작업자 근처에서 작동하는 산업 제품에서는 중요해질 수 있습니다.

팬 소음은 회전 속도, 블레이드 형상, 모터 구조, 베어링 설계, 공기 흐름 저항, 진동 및 설치 구조의 영향을 받습니다.

일반적으로 더 높은 팬 속도는 더 큰 공기 흐름을 제공할 수 있지만, 공기역학적 및 기계적 소음도 더 많이 발생시킬 수 있습니다.

따라서 엔지니어는 사용 가능한 최고 속도를 단순히 선택하는 대신 적절한 작동 속도를 선택해야 합니다.

팬 장착 방식도 중요합니다.

장착 구조가 불안정하면 진동이 캐비닛으로 전달되어 추가적인 기계적 소음을 발생시킬 수 있습니다.

적절하게 설계된 장착 구조는 음향 성능과 기계적 안정성을 모두 향상시키는 데 도움이 될 수 있습니다.

베어링 설계가 팬 신뢰성에 미치는 영향

베어링 시스템은 냉각 팬의 장기적인 신뢰성에 중요한 요소입니다.

산업 장비는 장시간 작동하는 경우가 많으며, 때로는 수천 시간 동안 연속으로 작동합니다.

이 기간 동안 베어링은 지속적인 회전과 기계적 하중을 견뎌야 합니다.

다양한 베어링 기술은 작동 수명, 소음, 온도 성능, 설치 방향 및 적용 적합성 측면에서 서로 다른 특성을 가지고 있습니다.

이러한 이유로 산업용 팬 선택은 공기 흐름과 속도에만 초점을 맞춰서는 안 됩니다.

베어링 구조와 예상 작동 수명도 고려해야 합니다.

연속 작동용으로 설계된 제어 캐비닛의 경우 신뢰성 높은 베어링과 안정적인 모터 설계가 시간이 지남에 따른 팬 고장 위험을 줄이는 데 도움이 될 수 있습니다.

올바른 팬 크기를 결정하는 방법

산업용 전자 캐비닛은 내부 공간이 제한적인 경우가 많습니다.

따라서 팬 크기는 캐비닛 구조와 사용 가능한 장착 공간에 맞아야 합니다.

팬이 너무 크면 지정된 장착 위치에 맞지 않을 수 있습니다.

너무 작으면 공기 흐름이 충분하지 않을 수 있습니다.

엔지니어는 외부 치수 이상의 요소를 고려해야 합니다.

장착 구멍 간격, 팬 두께, 케이블 출구 위치, 흡입구 여유 공간, 배출구 여유 공간 및 주변 부품을 모두 평가해야 합니다.

일반적으로 외함이 이미 완성된 후 냉각 팬을 추가하려 하기보다 초기 장비 설계 단계에서 팬 설치 위치를 결정하는 것이 더 좋습니다.

최대 공기 흐름만으로는 오해가 생길 수 있는 이유

제품 카탈로그에 표시된 최대 공기 흐름은 일반적으로 비교적 개방된 조건에서 측정됩니다.

팬이 실제 외함 내부에 설치되면 공기는 필터, 그릴, 방열판, 개구부, 케이블 및 내부 부품으로 인한 저항을 받습니다.

따라서 실제 작동 공기 흐름은 일반적으로 자유 공기 기준값보다 낮습니다.

이 때문에 숙련된 엔지니어는 공기 흐름과 정압을 함께 고려합니다.

시스템 저항이 높은 경우, 더 강한 정압 성능을 가진 팬은 압력 성능은 약하지만 자유 공기 공기 흐름 등급이 더 높은 팬보다 실제 환경에서 더 나은 냉각 성능을 제공할 수 있습니다.

냉각 팬의 적합성을 테스트하는 방법

이론적인 팬 선택 후에는 실제 테스트를 수행해야 합니다.

팬은 실제 장비 또는 대표적인 외함에 설치하고 현실적인 조건에서 작동시켜야 합니다.

그 후 캐비닛 내부의 다양한 위치에서 온도 측정을 수행할 수 있습니다.

VFD, 전원 공급 장치, 드라이버, 인버터, 방열판 및 기타 주요 발열원 주변 영역에 특히 주의를 기울여야 합니다.

특정 영역이 다른 영역보다 현저히 뜨거운 경우 공기 흐름 경로를 검토해야 합니다.

문제가 반드시 부족한 팬 공기 흐름 때문인 것은 아닙니다.

공기 흐름 분포 불량, 잘못된 팬 위치, 크기가 부족한 흡입구, 과도한 필터 저항 또는 공기 흐름 단락 현상으로 인해 발생할 수 있습니다.

따라서 온도 상승 테스트는 산업용 열 설계 과정의 중요한 부분입니다.

적절한 냉각이 유지보수 비용을 줄이는 방법

잘 설계된 냉각 시스템은 온도를 낮추는 것 이상의 역할을 할 수 있습니다.

전자 부품을 적절한 작동 범위 내에서 유지함으로써 시스템 안정성을 향상시키고 열 응력을 줄이는 데 도움이 될 수 있습니다.

신뢰성 높은 냉각은 과도한 온도로 인해 발생하는 예기치 않은 정지 위험도 줄일 수 있습니다.

산업 생산 장비의 경우 예기치 않은 가동 중단은 상당한 생산 손실로 이어질 수 있습니다.

이는 열 관리가 단순한 부속품이 아니라 전체 신뢰성 전략의 일부로 다뤄져야 한다는 의미입니다.

냉각 팬의 비용은 일반적으로 장비 가동 중단, 긴급 유지보수 또는 손상된 전자 부품으로 인해 발생할 수 있는 비용에 비하면 적습니다.

전문 냉각 팬 제조업체를 선택해야 하는 이유는 무엇인가?

산업용 냉각 팬은 항상 단순한 기성 부품은 아닙니다.

OEM 장비 제조업체는 종종 특정 치수, 풍량, 정압, 전압, 소음, 장착 구성 및 작동 수명의 조합을 요구합니다.

전문 제조업체는 고객이 이러한 요구사항을 평가하고 애플리케이션 분석과 샘플 테스트를 통해 적합한 팬을 선택할 수 있도록 지원할 수 있습니다.

대량 생산 프로젝트에서는 제조 일관성 또한 중요합니다.

서로 다른 생산 배치에서 치수, 전기적 특성, 풍량 또는 소음에 큰 차이가 발생하면 최종 장비에서 조립 또는 열 성능 문제가 발생할 수 있습니다.

따라서 안정적인 제조 공정과 종합적인 테스트 역량은 산업 고객에게 가치가 있을 수 있습니다.

Chungfo Fan은 제품 설계, 금형 개발, 사출 성형, SMT 생산, 조립 및 제품 테스트를 아우르는 역량을 제공합니다.

이러한 역량을 통해 Chungfo Fan은 산업용 제어 캐비닛, VFD 캐비닛, 전력 장비, 냉동 시스템, 전자 장비, 자동화 장비 및 기타 열 관리 응용 분야의 냉각 솔루션을 지원할 수 있습니다.

완전한 냉각 팬 선정 과정

신뢰할 수 있는 팬 선정 과정은 팬 자체가 아니라 열 요구사항에서 시작해야 합니다.

첫째, 인클로저 내부의 주요 발열 부품을 식별하고 전체 열 부하를 추정합니다.

둘째, 실제 작동 조건에서 최대 주변 온도를 확인합니다.

셋째, 인클로저 내부의 최대 허용 온도를 결정합니다.

넷째, 열 부하와 허용 온도 상승을 기준으로 필요한 풍량을 추정합니다.

다섯째, 필터, 그릴, 방열판, 환기구, 케이블 및 내부 부품으로 인해 발생하는 저항을 평가합니다.

여섯째, 장비의 전기 구조에 따라 AC 또는 DC 팬을 선택합니다.

일곱째, 팬 치수, 장착 홀, 풍량, 정압, 전압, 전류, 소음, 작동 온도, 베어링 구조 및 예상 작동 수명을 검증합니다.

마지막으로 실제 작동 조건에서 온도 상승 테스트를 수행합니다.

실제 테스트를 통해 열 요구사항이 충족된 것이 확인된 후에만 최종 팬 모델을 대량 생산용으로 출시해야 합니다.

일반적인 냉각 팬 선정 실수

일반적인 실수 중 하나는 물리적 크기만 기준으로 팬을 선택하는 것입니다.

팬이 캐비닛에 맞더라도 충분한 냉각 성능을 제공하지 못할 수 있습니다.

또 다른 일반적인 실수는 최대 풍량만 기준으로 팬을 선택하는 것입니다.

정압과 시스템 저항을 고려하지 않으면 실제 설치 후 풍량은 예상보다 훨씬 낮을 수 있습니다.

세 번째 실수는 공기 흐름 방향을 무시하는 것입니다.

강력한 팬이라도 공기 흐름이 부품에 도달하지 않으면 효과적으로 냉각할 수 없습니다.

또 다른 문제는 환경 조건을 무시하는 것입니다.

깨끗한 실내 환경용으로 선택된 팬은 먼지가 많거나 습한 제조 환경에는 적합하지 않을 수 있습니다.

유지보수 또한 간과해서는 안 되는 요소입니다.

필터, 팬 및 환기구는 정기적인 점검과 청소가 필요합니다. 새 제품일 때는 성능이 우수한 냉각 시스템도 유지보수를 소홀히 하면 점차 성능이 저하될 수 있습니다.

스마트 팬 제어가 열 관리를 개선하는 방법

현대 산업 장비는 지능형 팬 제어를 사용하여 열 성능을 향상시킬 수도 있습니다.

장비는 팬을 계속 최고 속도로 작동시키는 대신 내부 온도 또는 부하 조건에 따라 팬 속도를 조절할 수 있습니다.

이는 열 부하가 증가할 때 충분한 냉각을 제공하면서도 불필요한 전력 소비와 소음을 줄일 수 있습니다.

팬과 제어 시스템에 따라 속도 조절은 PWM 제어 또는 전압 제어와 같은 방법으로 구현할 수 있습니다.

작동 부하 변화가 큰 장비의 경우 가변 속도 냉각은 더욱 효율적인 열 관리 전략을 제공할 수 있습니다.

그러나 제어 시스템은 선택한 팬 및 해당 전기적 특성과 호환되어야 합니다.

산업용 인클로저용 냉각 팬 유지보수

고품질 팬이라도 적절한 유지보수가 필요합니다.

팬 흡입구와 배출구가 막히지 않았는지 확인하기 위해 정기적으로 점검해야 합니다.

필터는 작동 환경에 따라 청소하거나 교체해야 합니다.

팬 블레이드에 먼지가 쌓이는지도 모니터링해야 합니다.

비정상적인 소음이나 진동이 발생하면 팬을 즉시 점검해야 합니다.

소음 증가는 때때로 베어링 마모, 블레이드 오염, 장착 문제 또는 기계적 불균형을 나타낼 수 있습니다.

조기 유지보수는 작은 냉각 문제가 장비 정지로 발전하는 것을 방지할 수 있습니다.

결론

산업용 전자 인클로저에 적합한 냉각 팬을 선택하려면 시스템 수준의 접근 방식이 필요합니다.

열 부하는 기본적인 냉각 요구 사항을 결정합니다.

풍량은 공기 교환 능력을 결정합니다.

정압은 팬이 시스템 저항을 얼마나 효과적으로 극복할 수 있는지를 결정합니다.

공기 흐름 방향은 열이 실제로 중요 부품에서 멀리 이동되는지를 결정합니다.

전압과 전기적 호환성은 팬이 장비 전원 시스템과 함께 올바르게 작동할 수 있는지를 결정합니다.

소음, 환경 저항성, 베어링 구조, 작동 수명 및 유지보수 요구 사항은 팬이 장기간 안정적으로 작동할 수 있는지를 결정합니다.

VFD 제어 캐비닛의 경우 엔지니어는 열 발생, 공기 흐름 방향, 흡입 용량, 필터 저항 및 배기 성능에 특히 주의를 기울여야 합니다.

소형 전자 장비의 경우 사용 가능한 전원 공급과 풍량 요구 사항이 호환될 때 저전압 팬은 실용적인 냉각 솔루션을 제공할 수 있습니다.

먼지가 많거나 습하거나 고온 또는 실외 환경에서는 전체 열 설계의 일부로 환경 보호와 여과를 평가해야 합니다.

따라서 적절하게 선택된 냉각 팬은 산업용 캐비닛 내부의 단순한 작은 기계 부품이 아닙니다. 이는 장비의 열 관리 및 신뢰성 시스템의 중요한 부분입니다.

Chungfo Fan은 풍량, 정압, 전압, 치수, 소음, 설치 요구 사항 및 적용 조건을 기반으로 냉각 팬 솔루션을 제공할 수 있습니다. 제품 설계, 금형 제작, 사출 성형, SMT 생산, 조립 및 테스트를 아우르는 역량을 통해 Chungfo Fan은 신뢰할 수 있는 열 관리 솔루션을 찾는 산업 장비 제조업체를 지원합니다.

자주 묻는 질문

모든 산업용 전자 인클로저에 냉각 팬이 필요한가요?

모든 인클로저에 강제 환기가 필요한 것은 아닙니다. 내부 열 부하가 낮고 자연 방열로 필요한 온도를 유지할 수 있다면 팬이 필요하지 않을 수 있습니다.

그러나 전자 부품이 상당한 열을 발생시키거나 인클로저가 높은 주변 온도 환경에서 작동하는 경우 강제 환기는 더욱 안정적인 열 관리 솔루션을 제공할 수 있습니다.

산업용 캐비닛에 필요한 풍량은 어떻게 결정하나요?

필요한 풍량은 총 열 부하, 주변 온도, 허용 가능한 내부 온도 상승, 인클로저 구조 및 시스템 저항에 따라 달라집니다.

엔지니어는 먼저 내부 부품에서 발생하는 열을 결정한 다음 그 열을 제거하는 데 필요한 풍량을 계산해야 합니다.

필터, 그릴, 방열판 및 환기구의 저항도 고려해야 합니다.

더 높은 풍량의 팬이 항상 더 좋은가요?

아니요.

팬은 실제 열 부하와 시스템 저항에 따라 선택해야 합니다.

과도한 풍량은 소음, 전력 소비, 진동 및 먼지 유입을 증가시킬 수 있습니다.

반대로 불충분한 풍량은 과열을 초래할 수 있습니다.

가장 좋은 팬은 실제 작동 조건에서 충분한 실제 냉각 성능을 제공하는 팬입니다.

왜 VFD 캐비닛에는 특별한 배기 환기가 필요한가요?

가변 주파수 드라이브는 작동 중 열을 발생시키며 캐비닛 전체 열 부하의 상당 부분을 차지할 수 있습니다.

하나 이상의 VFD가 밀폐된 캐비닛 내부에 설치되면 열이 빠르게 축적될 수 있습니다.

적절하게 설계된 vfd 배기 팬 시스템은 뜨거운 공기를 제거하고 보다 안정적인 내부 온도를 유지하는 데 도움을 줄 수 있습니다.

5볼트 냉각 팬은 산업용 전자 장비에 적합한가요?

예, 적용 분야에 따라 다릅니다.

5볼트 냉각 팬은 저전압 전자 시스템, 제어 보드, 임베디드 장비, 통신 장치 및 소형 전자 어셈블리에 적합할 수 있습니다.

그러나 엔지니어는 풍량, 정압, 전류, 소음, 작동 수명, 기동 전압 및 환경 조건도 평가해야 합니다.

산업용 캐비닛은 AC 또는 DC 냉각 팬을 사용해야 합니까?

답변은 장비의 전원 구조에 따라 달라집니다.

AC 팬은 쉽게 사용할 수 있는 AC 전원이 있는 장비에 적합합니다.

DC 팬은 장비에 이미 저전압 DC 전원 공급 장치가 있는 경우 더 편리한 경우가 많습니다.

결정 시 설치 공간, 제어 요구 사항, 소음 및 열 성능도 고려해야 합니다.

필터가 냉각 팬 풍량을 감소시키나요?

예.

필터는 공기 흐름 경로에 저항을 발생시킵니다.

필터에 먼지가 쌓이면 저항이 더 증가할 수 있습니다.

따라서 팬은 예상되는 필터 상태에서도 충분한 풍량을 유지할 수 있도록 충분한 정압 성능을 갖춰야 합니다.

인클로저 냉각 팬은 어디에 설치해야 합니까?

설치 위치는 캐비닛 구조에 따라 달라집니다.

일반적인 배치는 하부 흡입구를 통해 차가운 공기를 유입하고 상부 배출구를 통해 따뜻한 공기를 배출하는 방식입니다.

그러나 실제 열원의 위치는 항상 고려해야 합니다.

목표는 공기가 인클로저 밖으로 나가기 전에 주요 발열 부품을 통과하는 공기 흐름 경로를 만드는 것입니다.

Chungfo Fan은 어떤 인증을 보유하고 있습니까?

Chungfo Fan은 ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH 및 IATF16949를 포함한 관련 인증 및 규정 준수 역량을 보유하고 있습니다.

일부 제품은 UL 제품 목록 GPWV2.E311396을 포함한 UL 관련 인증 정보를 보유하고 있습니다.

산업용 냉각 팬 공급업체로 Chungfo Fan을 선택하는 이유는 무엇입니까?

Chungfo Fan은 제품 설계, 금형 개발, 사출 성형, SMT 생산, 조립 및 제품 테스트를 아우르는 역량을 제공합니다.

회사는 풍량, 정압, 전압, 치수, 소음, 설치 요구 사항 및 적용 조건을 기반으로 한 냉각 팬 솔루션으로 고객을 지원할 수 있습니다.

산업용 전자 인클로저, VFD 캐비닛, 전력 장비, 자동화 시스템, 냉동 장비 및 기타 열 관리 응용 분야에서 Chungfo Fan은 표준 제품 선택과 응용 분야별 요구 사항 모두를 지원할 수 있습니다.

회사 인증

Chungfo Fan의 품질 및 제품 관리 역량은 여러 국제 표준과 인증 요구 사항을 충족합니다.

회사는 ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH 및 IATF16949를 포함한 관련 인증 및 규정 준수 역량을 보유하고 있습니다.

일부 제품은 UL 제품 목록 GPWV2.E311396과 함께 UL 관련 인증 정보를 보유하고 있습니다.

산업 장비 제조업체의 경우 장기적인 냉각 팬 공급업체를 선택할 때 인증 역량, 제조 일관성, 제품 테스트 및 기술 지원이 중요한 요소입니다.

신뢰할 수 있는 냉각 팬 공급업체는 필요한 풍량을 제공하는 제품뿐만 아니라 제품 개발 및 대량 생산 과정 전반에 걸쳐 일관된 품질, 안정적인 생산, 적절한 테스트 및 기술 지원도 제공해야 합니다.

Chungfo Fan은 산업 장비 제조업체를 위한 안정적이고 효율적이며 신뢰할 수 있는 냉각 팬 솔루션을 제공하고 고객이 더욱 안정적인 열 관리 시스템을 구축할 수 있도록 지원하는 데 전념하고 있습니다.
