전자 장치는 지난 10년 동안 점점 더 작아지고, 강력해지고, 지능화되었습니다. 산업 자동화, 의료 기기, 통신 시스템, 에너지 저장 장비, 보안 장치 또는 소비자 전자 제품에 사용되는 이러한 시스템은 그 어느 때보다 많은 열을 발생시킵니다. 효과적인 열 관리는 더 이상 단순한 설계 고려 사항이 아니라 제품 신뢰성, 효율성 및 수명을 결정하는 핵심 요소입니다.

다양한 냉각 솔루션 중에서 브러시리스 팬은 높은 효율, 긴 작동 수명, 안정적인 성능 및 낮은 유지보수 요구 사항 때문에 선호되는 선택지가 되었습니다. 현대적인 브러시리스 모터는 비교적 적은 전력을 소비하면서 수만 시간 동안 연속 작동할 수 있어 24시간 작동하는 장비에 이상적입니다.

하지만 냉각 요구 사항은 거의 항상 일정하지 않습니다. 서버는 유휴 상태에서는 적은 열을 발생시키지만 고성능 컴퓨팅 중에는 최대 풍량이 필요할 수 있습니다. 산업용 컨트롤러는 생산 주기에 따라 다양한 열 부하를 경험할 수 있습니다. 의료 기기는 정상 조건에서는 매우 조용한 작동이 필요하면서도 온도가 상승할 때 강력한 냉각을 제공할 수 있어야 합니다.단순히 팬이 항상 최대 속도로 작동하도록 하면 에너지가 낭비되고, 소음이 증가하며, 부품 수명이 단축됩니다.

이 때문에 일반적으로 PWM이라고 알려진 펄스 폭 변조는 속도 제어의 산업 표준이 되었습니다. PWM은 공급 전압을 낮추는 대신 디지털 제어 신호를 통해 모터 속도를 지능적으로 조절하여 팬이 어느 순간에든 필요한 만큼의 풍량만 제공하도록 합니다.

오늘날 PWM 제어 냉각 기술은 서버, 통신 장비, 산업용 제어 캐비닛, 전기차 충전 시스템, 배터리 에너지 저장 시스템, 스마트 홈 가전, 의료 기기 및 기타 다양한 응용 분야에서 널리 사용됩니다. 지능형 온도 관리가 점점 더 중요해짐에 따라 PWM 작동 원리를 이해하는 것은 엔지니어뿐만 아니라 적합한 냉각 솔루션을 선택하는 구매 관리자와 장비 제조업체에게도 가치가 있습니다.

이 글에서는 PWM이 팬 12v 120mm를 어떻게 조절하는지, 기존 전압 제어보다 왜 더 뛰어난 성능을 발휘하는지, 그리고 기업이 장기적인 신뢰성을 위해 가장 적합한 DC 냉각 팬을 어떻게 선택할 수 있는지 설명합니다.

펄스 폭 변조 이해하기

펄스 폭 변조는 입력 전압을 지속적으로 변경하지 않고 모터 속도를 조절하는 전자 제어 방식입니다. 속도를 낮추기 위해 더 낮은 전압을 공급하는 대신, 제어기는 전원 신호를 초당 수천 번 켜짐과 꺼짐 상태 사이에서 빠르게 전환합니다.

각 스위칭 주기 동안 신호가 켜짐 상태로 유지되는 시간의 비율을 듀티 사이클이라고 합니다. 이 듀티 사이클을 조절하면 제어기는 각 펄스 동안 전체 작동 전압을 계속 공급하면서도 모터에 전달되는 평균 전력을 결정합니다.

예를 들어 PWM 신호가 각 주기의 4분의 1 동안만 켜져 있으면 듀티 사이클은 25퍼센트입니다. 주기의 절반 동안 켜져 있으면 듀티 사이클은 50퍼센트가 됩니다. 듀티 사이클이 100퍼센트이면 신호가 완전히 켜진 상태로 유지되어 팬이 정격 최대 속도로 작동합니다.

개념은 단순해 보이지만 이러한 빠른 스위칭 과정은 전기 에너지가 최소한의 전력 손실로 전달되기 때문에 매우 효율적인 속도 조절을 가능하게 합니다. 모터는 각 펄스 동안 항상 전체 전압을 받기 때문에 저전압으로 작동하는 모터보다 더 강한 토크를 유지합니다.

이러한 특성은 효율성, 정밀한 속도 조절 및 신뢰성이 필수적인 현대 브러시리스 팬 설계에 PWM이 특히 적합하도록 만듭니다.

현대적인 12V 브러시리스 팬이 PWM을 선호하는 이유

초기의 많은 냉각 팬은 공급 전압을 낮춰 속도를 조절했습니다. 이 방식은 회전 속도를 낮출 수 있지만 모터 토크도 감소시킵니다. 충분히 낮은 전압에서는 환경 저항이나 베어링 마찰이 증가할 때 모터가 시작되지 않거나 불규칙하게 회전할 수 있습니다.

PWM은 이러한 문제를 해결하기 위해 일정한 12볼트 전원 공급을 유지하면서 모터 작동을 독립적으로 제어합니다.

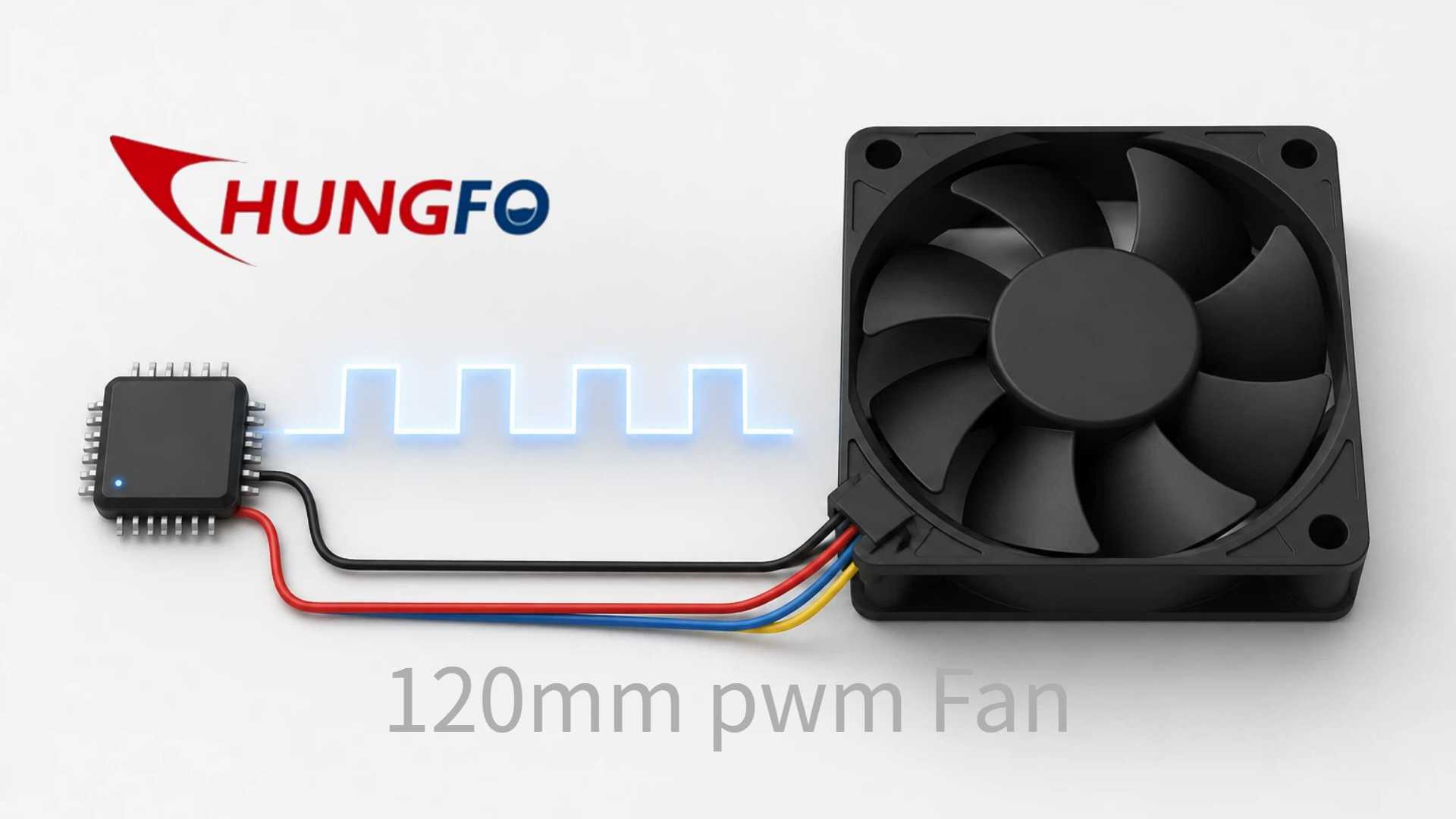

일반적인 4선식 브러시리스 팬에서는 두 개의 선이 전원과 접지를 제공하고, 한 개의 선은 RPM 모니터링을 위한 타코미터 신호를 출력하며, 네 번째 선은 시스템 제어기가 생성한 PWM 제어 신호를 수신합니다.

기본 전원 공급을 차단하는 대신 PWM 신호는 내부 모터 드라이버와 직접 통신합니다. 드라이버는 입력되는 듀티 사이클을 해석하고 이에 맞춰 전자 정류를 조절합니다. 그 결과 팬 속도는 안정적인 전기 작동을 유지하면서 부드럽게 변화합니다.

내부 전자 장치가 계속 일정한 전원 공급을 받기 때문에 팬은 전압 제어 방식의 대안보다 훨씬 넓은 속도 범위에서 안정적으로 작동할 수 있습니다.

이는 공기 흐름이 변화하는 열 조건을 정밀하게 따라가야 하면서도 불안정성이나 과도한 음향 소음을 발생시키지 않아야 하는 정밀 냉각 시스템에서 특히 중요합니다.

PWM 제어 팬의 내부 작동 원리

PWM 조절을 더 잘 이해하려면 브러시리스 냉각 팬의 내부 구조를 살펴보는 것이 도움이 됩니다.

전기 정류를 위해 물리적인 브러시를 사용하는 브러시 모터와 달리, 브러시리스 모터는 회전자에 부착된 영구 자석을 사용하고 전자기 코일은 고정자 내부에 고정되어 있습니다.

홀 효과 센서는 회전자 위치를 지속적으로 감지합니다.

통합 드라이버 회로는 이러한 센서 신호를 처리하고 정확한 순간에 적절한 고정자 권선을 활성화합니다.

PWM 제어가 추가되면 드라이버 회로는 원하는 작동 속도를 나타내는 디지털 지시도 수신합니다.

전력을 단순히 줄이는 대신 제어기는 PWM 듀티 사이클에 따라 정류 타이밍과 스위칭 동작을 지능적으로 조절합니다.

모든 스위칭이 전자적으로 이루어지기 때문에 전기 접점으로 인한 기계적 마모가 거의 없습니다.

이러한 브러시리스 설계는 현대 냉각 팬과 관련된 뛰어난 수명에 크게 기여합니다.

연중 지속적으로 작동하는 산업용 장비에서 이러한 내구성은 기존 브러시 모터보다 큰 장점입니다.

PWM 주파수와 25 kHz가 산업 표준인 이유

엔지니어들이 자주 묻는 질문 중 하나는 PWM 주파수에 관한 것입니다.

왜 대부분의 제조업체는 약 25킬로헤르츠를 권장할까요?

답은 모터 성능과 인간의 청각 모두와 관련이 있습니다.

PWM이 비교적 낮은 주파수에서 작동하면 스위칭 소음이 들릴 수 있습니다. 빠른 켜짐과 꺼짐 전환은 진동을 발생시켜 불쾌한 고주파 소리를 만들 수 있습니다.

대부분의 사람은 약 20킬로헤르츠까지의 주파수를 들을 수 있습니다.

제조업체는 PWM 주파수를 약 25킬로헤르츠로 선택함으로써 스위칭 주파수를 일반적인 청취 범위 밖으로 이동시켜 들리는 소음을 크게 줄입니다.

더 높은 주파수는 드라이버가 더 자주 제어 업데이트를 수신하기 때문에 더 부드러운 모터 제어도 가능하게 합니다.

하지만 주파수를 무한히 높이는 것은 유익하지 않습니다.

매우 높은 스위칭 주파수는 전자 스위칭 손실을 증가시키고 불필요한 전자기 간섭을 발생시킬 수 있습니다.

따라서 약 25킬로헤르츠는 효율성, 음향적 편안함, 전자적 안정성, 제조 호환성 사이의 뛰어난 균형점이 되었습니다.

오늘날 많은 서버 제조업체, 산업 자동화 기업, 통신 장비 공급업체는 냉각 시스템 요구 사항의 일부로 25킬로헤르츠 PWM 제어를 지정합니다.

듀티 사이클이 팬 속도를 변경하는 방식

듀티 사이클은 PWM 제어에서 가장 중요한 매개변수입니다.

전압을 지속적으로 변경하는 대신, 컨트롤러는 각 스위칭 펄스가 활성 상태로 유지되는 시간을 단순히 변경합니다.

낮은 듀티 사이클은 더 적은 평균 전력을 공급하여 모터가 더 느리게 회전하도록 합니다.

듀티 사이클이 증가하면 기류, 정압, 회전 속도가 점진적으로 증가합니다.

예를 들어, 20% 듀티 사이클에서 작동하는 브러시리스 팬은 대기 작동에 충분한 기류를 제공할 수 있습니다.

내부 온도가 상승하면 컨트롤러는 듀티 사이클을 자동으로 50%까지 증가시켜 비교적 조용한 작동을 유지하면서 추가 냉각을 제공합니다.

시스템 부하가 최대인 동안 듀티 사이클은 100%까지 증가할 수 있으며, 이를 통해 팬은 최고 기류 용량을 제공합니다.

이 조정은 지속적으로 이루어지므로 냉각 시스템은 변화하는 환경 조건에 동적으로 대응합니다.

지속적인 최고 속도 작동으로 에너지를 낭비하는 대신, PWM은 냉각 성능, 전력 소비, 음향적 편안함의 균형을 맞추는 지능형 열 관리를 가능하게 합니다.

현대의 지능형 컨트롤러는 장비의 작동 주기 전체에서 냉각을 자동으로 최적화하기 위해 온도 센서, 마이크로컨트롤러, PWM 알고리즘을 함께 사용하는 경우가 많습니다.

이러한 적응형 냉각 전략은 이제 산업용 컴퓨터, 지능형 제조 시스템, 통신 기지국, 배터리 에너지 저장 시스템, 정밀 실험실 장비, 고성능 소비자 전자제품에서 일반적으로 사용됩니다.

5015 24V 팬 솔루션을 필요로 하는 소형 제품도5015 24V 팬효율성을 개선하고 불필요한 에너지 소비를 줄이기 위해 점점 더 PWM 원리를 채택하고 있으며, 이는 디지털 속도 제어가 다양한 전압 플랫폼에서 표준 기능이 되었음을 보여줍니다.

PWM과 기존 전압 조절 비교

PWM 제어와 전압 조절 모두 냉각 팬의 속도를 낮출 수 있지만, 작동 원리는 근본적으로 다릅니다. 이러한 차이를 이해하면 엔지니어가 장비에 가장 적합한 냉각 솔루션을 선택하는 데 도움이 됩니다.

전압 조절은 공급 전압을 낮춰 모터 속도를 변경합니다. 예를 들어, 12V 팬에 9V 또는 7V만 공급하여 회전을 느리게 할 수 있습니다. 이 방법은 단순해 보이지만 모터가 사용할 수 있는 토크도 감소시킵니다. 높은 저항이나 저온 환경에서는 팬이 시동하기 어렵거나, 불규칙하게 회전하거나, 완전히 멈출 수도 있습니다.

PWM 제어는 이러한 문제를 방지합니다. 모터가 안정적인 12V 전원 공급을 계속 받기 때문입니다. 제어 신호만 변경되므로 내부 드라이버 회로가 시동 성능을 저하시키지 않고 모터 작동을 조절할 수 있습니다.

이 방식은 몇 가지 중요한 장점을 제공합니다. 모터가 더욱 안정적으로 시동하고, 낮은 속도에서도 안정적인 회전을 유지하며, 변화하는 온도에 빠르게 반응하고, 전자 드라이버 내부에서 불필요한 열 발생을 줄입니다. 이러한 이점 때문에 현대의 산업 장비, 서버, 통신 시스템, 의료 기기는 단순한 전압 조정보다 PWM에 점점 더 의존하고 있습니다.

정밀한 기류 관리가 필요한 애플리케이션에서 PWM은 모든 고품질 DC 냉각 팬에 선호되는 기술이 되었습니다.

3선식 및 4선식 브러시리스 팬

또 다른 일반적인 질문은 3선식과 4선식 냉각 팬의 차이에 관한 것입니다.

3선식 브러시리스 팬은 일반적으로 양극 전원선, 접지선, 타코미터 출력선을 포함합니다. 타코미터는 팬의 회전 속도를 컨트롤러에 지속적으로 보고하여 시스템이 작동 상태를 모니터링할 수 있도록 합니다. 그러나 속도 제어는 일반적으로 공급 전압 변경에 의존합니다.

4선식 팬은 독립적인 PWM 제어선을 추가합니다. 입력 전압을 변경하는 대신, 컨트롤러는 네 번째 선을 통해 디지털 PWM 신호를 보내며 팬은 계속 일정한 12V 공급을 받습니다.

전력 공급과 속도 제어를 분리하면 몇 가지 중요한 이점이 있습니다.

팬은 훨씬 더 넓은 RPM 범위에서 원활하게 작동할 수 있습니다.

저속 성능이 더욱 안정적이 됩니다.

온도 응답 속도가 빨라집니다.

속도 정확도가 크게 향상됩니다.

냉각 성능을 희생하지 않고 소음을 줄일 수 있습니다.

이러한 장점으로 인해 4선식 PWM 팬은 자동 열 관리가 필요한 지능형 전자 시스템에서 선호되는 선택이 되었습니다.

PWM 제어 냉각 팬의 일반적인 응용 분야

PWM 기술은 이제 신뢰할 수 있는 열 관리가 필요한 거의 모든 산업에서 사용됩니다.

산업 자동화 장비는 전기 캐비닛, 프로그래머블 컨트롤러, 모션 제어 시스템 내부의 안정적인 온도를 유지하기 위해 지능형 냉각을 사용합니다.

통신 장비는 네트워크 스위치, 광 전송 장치, 데이터 센터가 하루 24시간 작동하기 때문에 지속적인 냉각에 의존합니다. 동적 기류 조절은 안정적인 네트워크 성능을 유지하면서 에너지 소비를 줄입니다.

의료 장비도 PWM 조절의 이점을 얻습니다. 진단 장비, 환자 모니터링 시스템, 실험실 분석기, 영상 장비는 종종 낮은 음향 소음과 매우 안정적인 작동 온도를 모두 요구합니다. PWM은 일반 작업 부하에서는 조용한 작동을 가능하게 하며, 추가 냉각이 필요할 때 자동으로 기류를 증가시킵니다.

에너지 저장 시스템은 또 다른 빠르게 성장하는 응용 분야입니다. 리튬 배터리 팩은 충전 및 방전 조건에 따라 다양한 양의 열을 발생시킵니다. 지능형 PWM 제어는 냉각 성능이 배터리 작동 조건에 맞도록 하여 효율성과 배터리 수명을 모두 향상시킵니다.

전기차 충전소는 또 다른 중요한 시장으로 자리 잡았습니다. 고속 충전은 전원 모듈과 컨버터 내부에서 상당한 열을 발생시킵니다. 팬 속도를 자동으로 조절하면 충전 신뢰성을 향상시키는 동시에 대기 작동 중 불필요한 에너지 소비를 줄일 수 있습니다.

소비자 전자제품 분야에서도 PWM 제어 냉각 방식의 도입이 계속되고 있습니다. 게이밍 컴퓨터, 전문가용 워크스테이션, 가정용 서버, 스마트 가전, 엔터테인먼트 시스템은 모두 더 조용한 작동과 향상된 에너지 효율의 혜택을 누립니다.

5볼트 팬 설계를 사용하는 소형 전자 제품도 점점 더 지능형 PWM 제어를 적용하여 전력 소비를 최소화하면서 냉각 성능을 최적화하고 있습니다.

올바른 DC 냉각 팬 선택하기

적합한 냉각 팬을 선택하는 것은 단순히 전압을 맞추는 것보다 훨씬 더 많은 요소를 고려해야 합니다.

엔지니어는 먼저 장비에서 발생하는 총 열량을 기준으로 필요한 공기 흐름을 결정해야 합니다. 공기 흐름은 일반적으로 분당 입방피트 단위로 측정되며, 공기 흐름이 밀집된 방열판, 필터 또는 제한된 환기 채널을 통과해야 하는 경우 정압이 특히 중요해집니다.

소음 요구 사항도 신중하게 고려해야 합니다. 사무 장비, 의료 기기 및 소비자 전자제품은 매우 조용한 작동이 필요한 경우가 많으며, PWM 제어 팬은 최대 공기 흐름이 필요하지 않을 때 자동으로 속도를 낮추기 때문에 탁월한 선택입니다.

베어링 선택은 수명에 직접적인 영향을 미칩니다. 슬리브 베어링은 일반 용도 장비에 경제적인 솔루션을 제공하며, 이중 볼 베어링은 고온 환경이나 연속 작동 조건에서 훨씬 긴 작동 수명과 향상된 성능을 제공합니다.

환경 조건은 절대 간과해서는 안 됩니다. 실외 또는 열악한 산업 환경에서 작동하는 장비는 방진, 방습, 내식성 또는 넓은 작동 온도 범위가 필요할 수 있습니다.

제어 시스템과의 호환성도 동일하게 중요합니다. 엔지니어는 컨트롤러가 표준 PWM 통신을 지원하는지, 그리고 시스템 모니터링을 위해 RPM 피드백이 필요한지를 확인해야 합니다.

숙련된 제조업체에서 고품질 브러시리스 팬을 선택하면 이러한 모든 성능 요소가 함께 작동하여 신뢰성 높은 장기 냉각 성능을 제공합니다.

전 세계 제조업체들이 Chungfo Fan을 선택하는 이유

신뢰할 수 있는 냉각은 신뢰할 수 있는 제조에서 시작됩니다.

Chungfo Fan은 20년 이상 열 관리 솔루션 분야에 특화되어 있으며, 산업 자동화, 소비자 전자제품, 의료 장비, 통신, 냉각, 전원 공급 장치, 재생 에너지 및 지능형 제조 분야의 고객들에게 서비스를 제공하고 있습니다.

당사의 제품 포트폴리오에는 DC 축류 팬, AC 축류 팬, 원심 블로어, 횡류 팬, 프레임리스 팬 및 다양한 애플리케이션 요구 사항을 충족하도록 설계된 맞춤형 냉각 솔루션이 포함됩니다.

당사의 제조 시설은 종합적인 품질 관리 시스템으로 지원되는 첨단 자동화 생산 라인을 활용합니다. 모든 생산 단계는 일관된 제품 성능을 보장하기 위해 철저하게 모니터링됩니다.

각 브러시리스 팬은 출하 전에 엄격한 검사를 거치며, 여기에는 풍량 테스트, 정압 측정, 속도 검증, 동적 밸런스 테스트, 소음 평가, 전기 안전 검사, 고온 작동, 저온 신뢰성 테스트 및 장시간 내구성 검증이 포함됩니다.

당사의 엔지니어링 팀은 OEM 및 ODM 고객과 긴밀히 협력하여 맞춤형 열 관리 솔루션을 제공합니다.

서비스에는 PWM 매개변수 최적화, 속도 맞춤 설정, 커넥터 구성, 케이블 맞춤 제작, 방수 설계, IP 등급 보호, 베어링 선택, 모터 최적화 및 자체 브랜드 적용이 포함됩니다.

고객이 휴대용 전자제품용 소형 5볼트 팬 제품을 필요로 하든, 까다로운 산업 장비용 고성능 DC 냉각 팬을 필요로 하든, Chungfo Fan은 숙련된 엔지니어링 지원을 바탕으로 신뢰할 수 있는 제조 역량을 제공합니다.

첨단 생산 기술과 엄격한 품질 관리를 결합하여 고객이 제품 신뢰성을 향상시키는 동시에 개발 주기를 단축하고 전체 프로젝트 위험을 줄일 수 있도록 지원합니다.

PWM 냉각 기술의 미래 동향

열 관리는 인공지능, 산업 자동화, 클라우드 컴퓨팅, 재생 에너지 및 전기 운송 기술의 발전과 함께 계속 진화하고 있습니다.

미래의 냉각 시스템은 단순히 고정 속도로 작동하는 것이 아니라 점점 더 지능적으로 발전할 것입니다.

통합 온도 센서, 지능형 제어 알고리즘, 사물인터넷 연결성 및 예측 유지보수 기술을 통해 냉각 팬은 변화하는 작동 조건에 자동으로 대응할 수 있게 됩니다.

인공지능은 장비 동작을 기반으로 미래의 열 부하를 예측하여 과열이 발생하기 전에 PWM 시스템이 공기 흐름을 조절하도록 할 수도 있습니다.

전 세계 에너지 효율 규제 또한 제조업체가 성능 저하 없이 전력 소비를 줄이는 더욱 스마트한 냉각 솔루션을 도입하도록 장려하고 있습니다.

전자 기기가 계속 작아지는 동시에 더 높은 컴퓨팅 성능을 제공함에 따라 지능형 브러시리스 팬 기술에 대한 수요는 거의 모든 산업 분야에서 계속 증가할 것입니다.

결론

펄스 폭 변조는 현대 냉각 시스템의 작동 방식을 변화시켰습니다. 비효율적인 전압 감소 방식에 의존하는 대신, PWM은 지능형 디지털 신호를 사용하여 전체 작동 전압을 유지하면서 놀라운 정밀도로 모터 속도를 조절합니다.

이 방식은 더욱 부드러운 작동, 높은 효율, 낮은 소음, 향상된 시동 성능, 감소된 전력 소비 및 긴 수명을 제공합니다. 이러한 장점으로 인해 PWM은 오늘날의 12V 브러시리스 팬 제품에서 표준 제어 방식이 되었습니다.

산업 자동화와 통신부터 의료 장비, 배터리 에너지 저장, 전기차 충전 인프라 및 소비자 전자제품에 이르기까지 PWM 제어 냉각 솔루션은 차세대 고성능 전자 시스템을 계속 지원하고 있습니다.

적합한 230V 축류 팬을 선택하는 것은 올바른 전압을 고르는 것 이상의 의미를 가집니다. 공기 흐름, 정압, 베어링 설계, 제어 호환성, 환경 보호, 제조 품질 및 엔지니어링 지원은 모두 장기적인 신뢰성에 기여합니다.

수십 년의 제조 경험, 첨단 생산 역량 및 지속적인 혁신에 대한 헌신을 바탕으로 Chungfo Fan은 전 세계 고객에게 효율적이고 신뢰할 수 있으며 맞춤형 냉각 솔루션을 제공하는 데 전념하고 있습니다. 프로젝트에 표준 산업용 냉각 팬, 특수 5볼트 팬 설계 또는 완전 맞춤형 열 관리 솔루션이 필요하든, 당사의 숙련된 팀은 가장 까다로운 애플리케이션에서도 안정적인 성능을 달성할 수 있도록 지원할 준비가 되어 있습니다.
