전기차의 급속한 성장은 전 세계 교통 및 에너지 인프라를 변화시키고 있습니다. 더 많은 운전자들이 기존 차량에서 전기차로 전환함에 따라 안정적이고 고속 충전이 가능한 인프라에 대한 수요가 계속 증가하고 있습니다. 현대적인 EV 충전소는 특히 상업용 충전 네트워크, 고속도로 충전소, 차량 충전 시설 및 급속 충전 허브에서 더욱 강력하고, 더욱 컴팩트하며, 더욱 지능화되고 있습니다.

그러나 더 높은 충전 전력은 더욱 복잡한 열 관리 문제를 야기합니다.

고출력 EV 충전소는 단순히 전력망에서 전기를 전기차로 전달하는 것만이 아닙니다.이는 전력 모듈, 반도체 장치, 정류기, 커패시터, 인덕터, 변압기, 제어 보드 및 통신 시스템을 통해 여러 전력 변환 및 제어 과정을 수행합니다. 이 과정에서 전기 에너지의 일부는 불가피하게 열로 변환됩니다.

충전 전력이 클수록 발생 가능한 열도 증가합니다.

이 열을 효율적으로 제거하지 못하면 충전 캐비닛 내부 온도가 빠르게 상승할 수 있습니다. 과도한 온도는 전력 변환 효율을 낮추고, 부품 노화를 가속하며, 열 보호 기능을 작동시키고, 충전 성능을 저하시키며, 심각한 경우 시스템 고장의 원인이 될 수 있습니다.

이 때문에 고출력 EV 충전소는 점점 더 신뢰성 높은 강제 공랭 시스템에 의존하고 있습니다. 고성능 공랭 팬은 장비 내부로 지속적으로 공기를 이동시키고, 핵심 부품에서 열을 제거하며, 안정적인 작동 온도를 유지하는 데 도움을 줍니다.

따라서 EV 충전기 제조업체에게 적절한 냉각 팬 선택은 단순한 기계 설계 결정이 아닙니다. 이는 장비 신뢰성, 열 관리 및 운영 안전성의 중요한 부분입니다.

고출력 EV 충전은 왜 이렇게 많은 열을 발생시킬까요?

근본적인 원인은 전력 변환입니다.

고출력 EV 충전기는 전력망에서 전기 에너지를 받아 차량 배터리가 요구하는 전압과 전류로 변환합니다. 충전기 구조에 따라 시스템에는 AC-DC 변환, 역률 보정, DC 변환, 스위칭 회로, 필터링 및 여러 보호 시스템이 포함될 수 있습니다.

모든 전기 변환 과정에는 어느 정도의 에너지 손실이 발생합니다.

충전 시스템이 매우 높은 변환 효율을 달성하더라도, 전체 전력 수준이 수십 또는 수백 킬로와트에 도달하면 남은 손실은 여전히 상당한 수준이 될 수 있습니다.

예를 들어 고출력 충전 시스템에서 발생하는 작은 비율의 에너지 손실도 수백 또는 수천 와트의 열로 변환될 수 있습니다. 이 열은 지속적으로 외부로 전달되어야 합니다.

주요 발열 부품에는 전력 반도체 모듈, IGBT 또는 MOSFET 장치, 정류기, 인덕터, 변압기, 커패시터, 전원 공급 장치 및 기타 전자 부품이 포함될 수 있습니다.

이러한 부품은 대개 비교적 컴팩트한 인클로저 내부에 설치됩니다. 따라서 자연 대류만으로는 충분한 냉각 용량을 제공하지 못할 수 있습니다.

강제 공랭 팬은 장비 내부에 제어된 공기 흐름을 생성합니다. 차가운 공기는 흡입구를 통해 들어와 발열 부품 위나 내부를 통과한 후 축적된 열을 배출구 방향으로 운반합니다.

기본 원리는 간단하지만 고출력 충전기를 위한 효과적인 공기 흐름 시스템 설계는 캐비닛 내부에 단순히 팬을 설치하는 것보다 훨씬 많은 요소를 필요로 합니다.

열 관리는 왜 EV 충전 안전에 중요할까요?

온도는 전자 부품의 성능과 수명에 직접적인 영향을 미칩니다.

반도체 장치가 과도하게 높은 온도에서 작동하면 전기적 특성이 변할 수 있으며 장기적인 신뢰성이 감소할 수 있습니다. 커패시터, 절연 재료, 커넥터 및 기타 부품도 장시간 열 스트레스에 노출되면 노화가 가속될 수 있습니다.

고출력 충전소에서는 여러 부품이 동시에 작동할 수 있습니다. 시스템의 한 부분이 과도하게 뜨거워지면 주변 부품에도 영향을 줄 수 있습니다.

이는 잠재적인 열 연쇄 반응을 만듭니다.

예를 들어 불충분한 공기 흐름은 전력 모듈이 더 높은 온도에서 작동하게 만들 수 있습니다. 상승한 온도는 열 스트레스를 증가시키고 효율을 낮출 수 있습니다. 감소한 효율은 추가적인 열 발생으로 이어져 온도를 더욱 높입니다.

적절하게 설계된 냉각 시스템은 지속적으로 열을 제거하여 이 순환을 차단합니다.

이는 열 관리를 사후 처리 사항으로 다루기보다 EV 충전소의 초기 설계 단계에서 고려해야 하는 이유 중 하나입니다.

고성능 공랭 팬이 실용적인 해결책인 이유는 무엇일까요?

열 관리에는 자연 대류, 액체 냉각, 히트 파이프 및 강제 공랭을 포함한 여러 방식이 있습니다.

많은 충전 시스템에서 강제 공랭은 비교적 단순한 구조, 확장 가능한 성능 및 다양한 캐비닛 설계와의 호환성 때문에 매력적인 해결책으로 남아 있습니다.

고성능 냉각 팬은 복잡한 냉각 회로 없이도 지속적으로 공기 흐름을 생성할 수 있습니다.

또한 온도 센서 및 제어 시스템과 통합하여 실제 열 부하에 따라 공기 흐름을 조절할 수 있습니다.

예를 들어 충전소가 비교적 낮은 부하에서 작동할 때는 팬이 낮은 속도로 작동할 수 있습니다. 충전 전력이 증가하고 내부 온도가 상승하면 팬 속도도 그에 맞춰 증가할 수 있습니다.

이는 열 성능, 소음 및 에너지 소비의 균형을 맞출 수 있는 동적 냉각 시스템을 만듭니다.

그러나 모든 냉각 팬이 고출력 EV 충전 애플리케이션에 적합한 것은 아닙니다.

팬은 장비의 실제 작동 조건과 공기 흐름 저항에 따라 선택해야 합니다.

공기 흐름과 정압이 모두 중요한 이유는 무엇일까요?

냉각 팬을 선택할 때 가장 흔한 실수 중 하나는 최대 공기 흐름만 고려하는 것입니다.

공기 흐름은 팬이 얼마나 많은 공기를 이동시킬 수 있는지를 결정하기 때문에 중요합니다. 그러나 제품 사양에 표시된 공기 흐름 값은 일반적으로 자유 공기 작동과 같은 특정 조건에서 측정됩니다.

실제 EV 충전 캐비닛 내부의 작동 환경은 크게 다를 수 있습니다.

공기는 보호 그릴, 필터, 방열판, 전력 모듈, 덕트 및 좁은 개구부를 통과해야 할 수 있습니다. 이러한 각각의 구조는 저항을 발생시킵니다.

팬은 이러한 저항을 극복할 수 있을 만큼 충분한 정압을 생성해야 합니다.

따라서 팬이 실제로 전달하는 공기 흐름은 팬 성능 곡선과 시스템 저항 곡선 간의 상호 작용에 따라 달라집니다.

자유 공기 상태에서 매우 높은 공기 흐름 등급을 가진 팬이라도 제한적인 캐비닛 내부에 설치하면 반드시 최고의 냉각 성능을 제공하는 것은 아닙니다.

이는 내부 구조가 조밀하게 구성될 수 있는 고출력 충전 장비에서 특히 중요합니다.

따라서 엔지니어는 냉각 솔루션을 선택할 때 공기 흐름과 정압을 모두 평가해야 합니다.

공기 흐름 방향은 EV 충전기 냉각에 어떤 영향을 미치는가?

공기 흐름의 방향은 또 다른 중요한 설계 요소입니다.

냉각 팬은 캐비닛 구조에 따라 흡기 팬 또는 배기 팬으로 사용할 수 있습니다.

흡기 구성은 더 차가운 외부 공기를 인클로저 내부로 유입합니다. 배기 구성은 가열된 공기를 인클로저 밖으로 배출합니다.

일부 시스템에서는 제어된 공기 흐름 경로를 만들기 위해 여러 개의 팬을 사용할 수 있습니다.

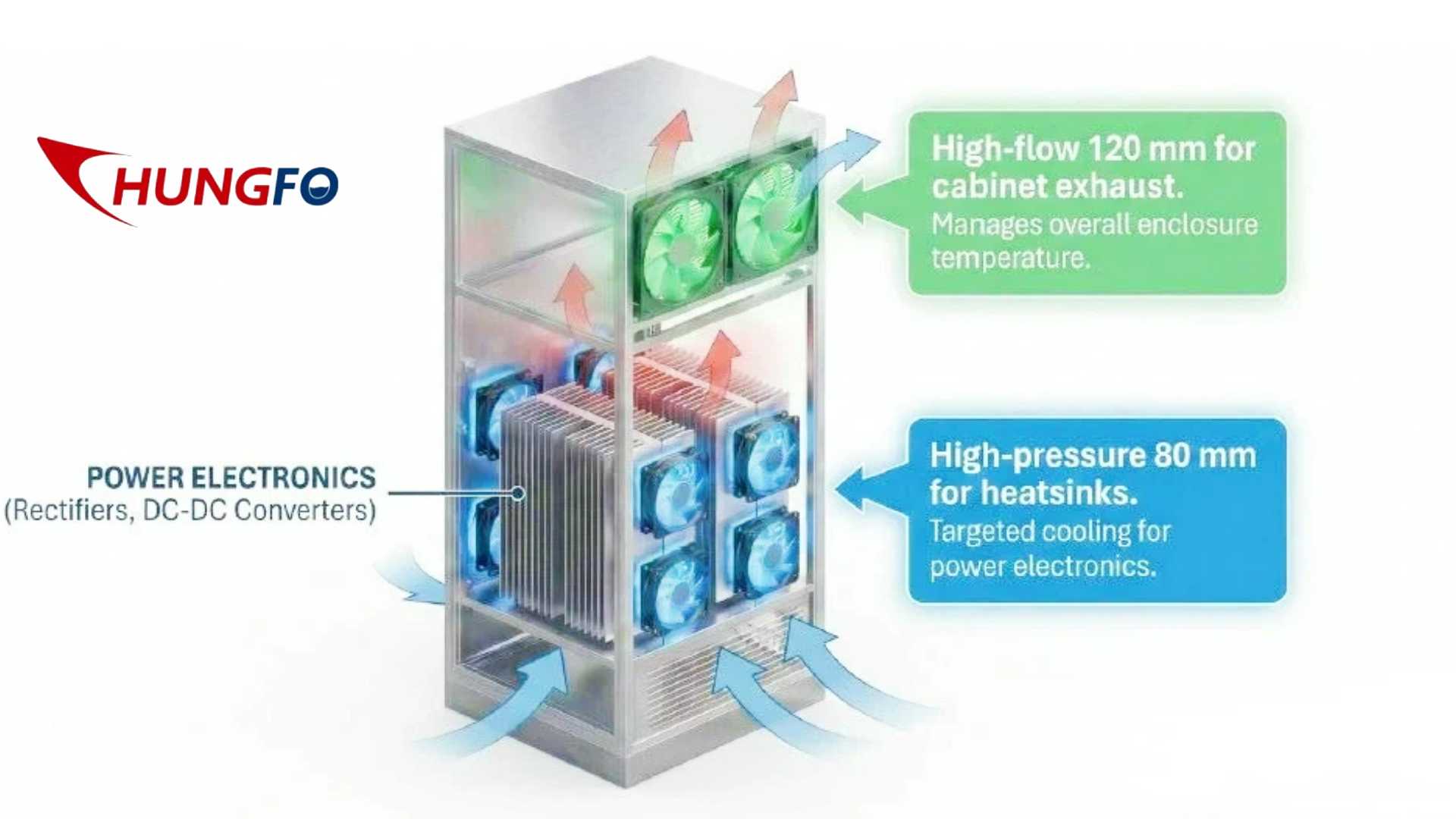

예를 들어, 더 차가운 공기가 캐비닛 하단으로 유입되어 전력 모듈과 방열판을 통과한 후 상단 영역을 통해 배출될 수 있습니다.

이 배치는 뜨거운 공기가 상승하려는 자연적 경향을 활용하는 동시에 강제 공기 흐름을 사용하여 전체 냉각 용량을 증가시킵니다.

공기 흐름은 이상적으로 가장 많은 열을 발생시키는 영역을 통과해야 합니다.

단순히 캐비닛 내부에 난류를 만드는 것만으로는 충분하지 않습니다.

목표는 공기 유입구에서 열 발생 부품을 거쳐 최종적으로 배기구까지 예측 가능한 공기 흐름 경로를 형성하는 것입니다.

이 때문에 팬 배치, 덕트 설계, 통풍구 위치 및 부품 배치는 함께 고려해야 합니다.

소형 냉각 팬이 점점 더 중요해지는 이유는 무엇인가?

고출력 충전 장비는 점점 더 소형화되고 있습니다.

제조업체는 장비의 물리적 크기를 크게 늘리지 않고 충전 출력을 높이기를 원합니다. 이로 인해 전력 밀도가 증가하고 열 관리 부품을 위한 사용 가능한 공간이 줄어듭니다.

따라서 냉각 팬은 제한된 설치 공간에 맞으면서도 충분한 공기 흐름을 제공해야 합니다.

소형 축류 팬은 제어 전자 장치 및 전력 모듈 주변의 국부 냉각에 사용할 수 있습니다.

예를 들어, 80x80x25 팬은 충전 캐비닛에 표준화된 설치 면적과 제한된 설치 깊이를 갖춘 소형 팬이 필요한 경우 고려할 수 있습니다.

55mm 팬은 더 큰 팬이 들어가지 않는 소형 전자 구획에서 유용할 수 있습니다.

설치 깊이가 특히 제한된 응용 분야에서는 120 슬림 팬이 더 얇은 전체 구조를 유지하면서 더 넓은 공기 흐름 영역을 제공하여 또 다른 가능한 해결책을 제공할 수 있습니다.

특정 팬은 이름이나 물리적 치수만을 기준으로 모델을 선택하기보다는 항상 실제 시스템 요구 사항에 따라 선택해야 합니다.

팬 두께가 중요한 이유는 무엇인가?

팬 두께는 장비 설계에 예상보다 중요한 영향을 미칠 수 있습니다.

일반적인 캐비닛에서는 엔지니어가 표준 깊이의 팬을 위한 충분한 공간을 확보할 수 있습니다. 그러나 소형 충전 장비에서는 몇 센티미터의 추가 깊이가 전력 모듈, 케이블 배선, 방열판 또는 기타 구성 요소와 간섭을 일으킬 수 있습니다.

슬림 팬은 냉각 시스템에 필요한 공간을 줄일 수 있습니다.

이를 통해 엔지니어는 내부 배치를 최적화하고 더 컴팩트한 충전 캐비닛을 제작할 가능성을 높일 수 있습니다.

그러나 팬 두께를 줄이는 것은 필요한 공기 흐름과 압력 성능을 희생하는 방식으로 이루어져서는 안 됩니다.

엔지니어링 목표는 사용 가능한 공간 내에서 필요한 냉각 성능을 달성하는 것입니다.

따라서 팬 치수는 항상 공기 흐름, 정압, 속도, 소음 및 전력 소비와 함께 평가해야 합니다.

연속 작동이 주요 요구 사항인 이유는 무엇인가?

EV 충전소는 매일 여러 시간 동안 작동할 수 있습니다.

공공 충전소는 반복적인 충전 사이클을 경험할 수 있으며, 상업용 차량 플릿 충전소는 장시간 동안 높은 부하에서 작동할 수 있습니다.

따라서 냉각 팬은 반복적이고 지속적인 작동을 견딜 수 있어야 합니다.

모터의 신뢰성은 특히 중요해집니다.

브러시리스 DC 모터는 정류를 위해 기존의 기계식 브러시에 의존하지 않기 때문에 현대 전자 냉각 팬에서 일반적으로 사용됩니다. 이는 브러시 관련 마모를 줄이고 모터를 장기간 작동에 적합하게 만들 수 있습니다.

베어링 시스템도 마찬가지로 중요합니다.

팬 베어링은 안정적인 성능을 유지하면서 지속적인 회전을 견뎌야 합니다. 베어링 품질은 소음, 진동, 시동 특성 및 수명에 영향을 줄 수 있습니다.

따라서 고품질 팬은 초기 풍량 성능뿐만 아니라 장기적인 작동 안정성도 기준으로 평가해야 합니다.

온도가 팬 성능에 어떤 영향을 미칠까요?

팬 주변의 작동 온도는 모터와 베어링 시스템 모두에 영향을 줄 수 있습니다.

EV 충전소는 실내, 실외, 주차 시설, 고속도로 주변 또는 산업 환경에 설치될 수 있습니다.

실외 충전소는 높은 여름 온도, 낮은 겨울 온도, 습도, 먼지 및 온도 변화를 겪을 수 있습니다.

냉각 팬이 고온 환경에서 작동하면 모터와 베어링이 추가적인 열 응력을 받을 수 있습니다.

따라서 선정 과정에서 지정된 작동 온도 범위를 고려해야 합니다.

필요한 보호 수준과 재료 선택을 결정할 때 충전소의 환경 조건도 고려해야 합니다.

제어된 실내 환경을 위해 설계된 팬은 노출된 실외 설치 환경에는 적합하지 않을 수 있습니다.

먼지 보호가 중요한 이유는 무엇일까요?

먼지는 시간이 지나면서 냉각 시스템 내부에 축적될 수 있습니다.

필터, 방열판 또는 팬 블레이드에 먼지가 쌓이면 공기 흐름 저항이 증가하고 냉각 성능이 저하될 수 있습니다.

극단적인 경우 오염은 팬의 기계 부품에도 영향을 줄 수 있습니다.

이러한 이유로 충전소 설계자는 설치 위치의 환경 조건을 고려해야 합니다.

충전 장비가 먼지가 많은 환경에 설치되는 경우 시스템에는 적절한 여과 및 유지보수 절차가 필요할 수 있습니다.

그러나 필터 자체도 공기 흐름 저항을 만듭니다.

이는 팬이 필터로 인해 발생하는 추가 정압을 극복할 수 있어야 함을 의미합니다.

다시 말해, 이는 팬 선정이 단일 사양이 아니라 전체 공기 흐름 시스템을 기반으로 이루어져야 하는 이유를 보여줍니다.

팬 제어는 어떻게 에너지 효율을 향상시킬 수 있을까요?

항상 냉각 팬을 최대 속도로 작동시키는 것이 반드시 필요한 것은 아닙니다.

EV 충전소의 열 부하는 하루 동안 크게 변할 수 있습니다.

충전 부하가 낮을 때 내부 온도는 비교적 안정적으로 유지될 수 있습니다. 이때 팬을 최대 속도로 작동하면 불필요한 에너지를 소비하고 추가적인 소음을 발생시킬 수 있습니다.

가변 속도 냉각 시스템은 더 효율적인 해결책을 제공할 수 있습니다.

온도 센서는 주요 부품 또는 내부 캐비닛 온도를 모니터링할 수 있습니다. 그런 다음 제어 시스템은 측정된 온도에 따라 팬 속도를 조절할 수 있습니다.

PWM 제어는 호환 가능한 DC 냉각 팬을 제어하는 데 일반적으로 사용되는 한 가지 방법입니다.

온도가 상승하면 제어 시스템은 팬 속도와 공기 흐름을 증가시킬 수 있습니다.

온도가 낮아지면 팬 속도를 줄일 수 있습니다.

이 방식은 불필요한 에너지 소비를 줄이면서 열 안정성을 유지하는 데 도움을 줄 수 있습니다.

소음도 설계 고려 사항인 이유는 무엇일까요?

안전성과 열 성능은 EV 충전 냉각 시스템의 주요 목표이지만, 소음을 무시해서는 안 됩니다.

충전소는 음향적 편안함이 중요한 주거 지역, 상업용 주차 시설, 사무실 건물, 쇼핑센터 및 기타 장소에 점점 더 많이 설치되고 있습니다.

매우 높은 속도로 작동하는 팬은 더 많은 공기역학적 소음과 기계적 소음을 발생시킬 수 있습니다.

균형이 맞지 않는 팬 블레이드, 베어링 문제, 진동 및 난류 공기 흐름은 소음을 더욱 증가시킬 수 있습니다.

따라서 팬 선택 시에는 음향 성능과 함께 필요한 풍량 및 정압을 고려해야 합니다.

적절하게 균형이 잡힌 팬과 잘 설계된 공기 흐름 경로는 불필요한 소음을 줄이는 데 도움이 될 수 있습니다.

상업용 충전 네트워크의 경우 이는 전반적인 사용자 경험 향상에 기여할 수 있습니다.

팬 신뢰성은 충전 장비 유지보수에 어떤 영향을 미칠까요?

냉각 팬은 움직이는 부품이므로 결국 기계적 마모를 경험할 수 있습니다.

팬에서 소음이 발생하거나 속도가 느려지거나 완전히 멈추면 충전 시스템은 냉각 용량의 일부를 잃을 수 있습니다.

따라서 최신 충전 장비에는 팬 모니터링 기능을 통합할 수 있습니다.

시스템은 팬 속도를 모니터링하거나 비정상적인 작동 상태를 감지할 수 있습니다. 냉각 팬이 고장 나면 충전기는 온도가 위험 수준에 도달하기 전에 경보를 발생시키거나 충전 전력을 줄이거나 영향을 받는 시스템을 종료할 수 있습니다.

이러한 유형의 보호 기능은 시스템 신뢰성을 향상시킬 수 있습니다.

예방 유지보수도 중요합니다.

설치 환경에 따라 필터와 환기 경로는 정기적인 점검 및 청소가 필요할 수 있습니다.

잘 설계된 냉각 시스템은 유지보수가 최대한 실용적이도록 해야 합니다.

EV 충전 애플리케이션에서 팬 테스트가 중요한 이유는 무엇일까요?

고출력 충전 장비에 사용되는 냉각 팬은 적절한 조건에서 테스트해야 합니다.

중요한 테스트에는 풍량 테스트, 정압 테스트, 속도 테스트, 소음 테스트, 온도 테스트, 진동 테스트 및 전기 성능 테스트가 포함될 수 있습니다.

동적 밸런싱도 중요한데, 이는 팬 불균형이 진동을 발생시킬 수 있기 때문입니다.

과도한 진동은 팬 자체에 영향을 줄 수 있으며 인근 전자 부품에도 영향을 미칠 가능성이 있습니다.

따라서 충전 장비 제조업체의 경우 테스트는 팬이 작동하는지 여부뿐만 아니라 예상 작동 조건에서 안정적인 성능을 유지할 수 있는지도 고려해야 합니다.

이는 특히 상업용 충전 시스템에서 중요한데, 가동 중단 시간이 운영자와 사용자에게 직접적인 영향을 줄 수 있기 때문입니다.

광둥 창펑은 EV 충전 열 관리 분야를 어떻게 지원할 수 있을까요?

광둥 창펑은 전자 및 산업용 애플리케이션을 위한 냉각 팬의 연구, 개발 및 제조에 집중하고 있습니다.

제품군에는 DC 팬, AC 팬, 축류 냉각 팬, 원심 송풍기, 송풍 팬, 횡류 팬 및 프레임리스 팬이 포함됩니다.

이러한 제품은 EV 충전 장비, 에너지 저장 시스템, 태양광 인버터, UPS 장비, 전원 공급 캐비닛 및 강제 공기 냉각이 필요한 기타 전자 시스템에 적용할 수 있습니다.

다양한 애플리케이션에 대해 회사는 전압, 풍량, 정압, 크기, 속도, 소음 및 설치 요구사항에 따라 다양한 팬 구성을 제공할 수 있습니다.

광둥 창펑은 또한 제품 설계, 사출 성형, SMT 생산 및 조립을 포함하는 생산 및 테스트 역량을 보유하고 있습니다.

테스트 장비에는 동적 밸런스 테스터, 풍동 압력 테스트 장비, 고저온 챔버, 소음 테스트 시설, 염수 분무 부식 테스트 장비 및 기타 관련 테스트 시스템이 포함됩니다.

이러한 역량을 통해 다양한 관점에서 냉각 팬 성능을 평가할 수 있습니다.

충전 장비 제조업체에게 이는 특히 가치가 있는데, 서로 다른 충전 아키텍처 간에 열 관리 요구사항이 크게 다르기 때문입니다.

소형 가정용 충전기, 상업용 DC 급속 충전기 및 고출력 고속도로 충전소는 완전히 다른 냉각 솔루션을 필요로 할 수 있습니다.

엔지니어는 고출력 EV 충전기용 냉각 팬을 어떻게 선택해야 할까요?

첫 번째 고려 사항은 전체 열 부하입니다.

엔지니어는 전력 변환 시스템에서 얼마나 많은 열이 발생하며 얼마나 많은 열을 제거해야 하는지 이해해야 합니다.

두 번째 고려 사항은 공기 흐름 경로입니다.

엔지니어는 방열판, 필터, 그릴, 덕트 및 배출구 개구부를 포함한 주요 저항 원인을 파악해야 합니다.

세 번째 고려 사항은 실제 작동 지점에서 필요한 풍량과 정압입니다.

네 번째 고려 사항은 물리적 공간입니다.

팬은 전원 모듈, 케이블, 커넥터 또는 기타 부품과 간섭하지 않으면서 사용 가능한 설치 공간에 맞아야 합니다.

다섯 번째 고려 사항은 전기적 호환성입니다.

전압, 전류, 시동 특성 및 제어 방식은 충전 장비와 일치해야 합니다.

여섯 번째 고려 사항은 신뢰성입니다.

모터, 베어링 시스템, 작동 온도 범위 및 예상 수명은 애플리케이션의 요구 사항을 충족해야 합니다.

일곱 번째 고려 사항은 환경 조건입니다.

먼지, 습도, 온도 및 설치 위치는 모두 적절한 팬 사양에 영향을 줄 수 있습니다.

마지막으로 엔지니어는 시스템에 속도 제어, 온도 제어 또는 팬 고장 감지가 필요한지 고려해야 합니다.

이러한 요소를 종합적으로 평가하면 최종 열 관리 솔루션의 신뢰성을 크게 향상시킬 수 있습니다.

냉각 팬이 단순한 표준 부품 이상의 역할을 하는 이유는 무엇인가?

냉각 팬을 비교적 단순한 범용 부품으로 생각하고 싶을 수 있습니다.

그러나 고출력 EV 충전 장비에서는 팬이 열 성능에 직접적인 영향을 줄 수 있습니다.

공기 흐름이 부족한 팬은 부품 온도를 상승시킬 수 있습니다.

정압이 부족한 팬은 저항이 큰 방열 시스템을 통해 충분한 공기 흐름을 전달하지 못할 수 있습니다.

신뢰성이 부족한 팬은 유지보수 문제를 발생시킬 수 있습니다.

치수가 적절하지 않은 팬은 캐비닛 통합을 어렵게 만들 수 있습니다.

소음이 과도한 팬은 특정 설치 환경에서 충전소의 적합성을 낮출 수 있습니다.

따라서 냉각 팬은 독립적인 부품이 아니라 전체 열 관리 아키텍처의 일부로 취급해야 합니다.

EV 충전의 미래에는 더 나은 열 관리가 필요합니다

충전 기술은 계속 발전할 것입니다.

충전 전력은 증가하고, 충전 시간은 짧아지며, 충전 장비는 더욱 소형화되고 있습니다.

동시에 충전소는 에너지 저장 시스템, 태양광 발전 시스템, 스마트 그리드 및 고급 에너지 관리 플랫폼과 통합되고 있습니다.

이러한 발전은 열 관리의 중요성을 계속 높일 것입니다.

미래의 충전 시스템은 전력 수준과 애플리케이션에 따라 다양한 냉각 기술을 결합할 수 있습니다.

공랭식 냉각은 비교적 단순한 구조와 유지보수성 때문에 많은 애플리케이션에서 여전히 매력적인 선택입니다.

더 높은 전력 수준에서는 일부 부품이나 충전 케이블에 액체 냉각이 사용될 수도 있습니다.

그러나 많은 실제 시스템에서 강제 공랭은 전력 전자 장치, 제어 캐비닛 및 보조 부품 냉각에 계속 중요한 역할을 할 것입니다.

핵심은 단순히 더 강력한 팬을 선택하는 것이 아닙니다.

목표는 팬, 공기 흐름 경로, 히트싱크 및 제어 전략이 함께 작동하는 효율적인 열 관리 시스템을 설계하는 것입니다.

결론

고출력 EV 충전소는 비교적 좁은 공간에서 많은 양의 전기 에너지가 처리되기 때문에 효과적인 열 관리에 의존합니다.

전력 변환 부품은 필연적으로 열을 발생시키며, 지속적인 고출력 작동은 상당한 열 부하를 만들 수 있습니다.

고성능 공랭 팬은 충전 시스템 내부로 공기를 지속적으로 이동시키고 주요 전자 부품에서 열을 제거하는 실용적인 방법을 제공합니다.

그러나 적절한 팬을 선택하는 것은 최대 공기 흐름 등급을 비교하는 것 이상의 작업이 필요합니다.

엔지니어는 공기 흐름, 정압, 설치 치수, 팬 두께, 작동 온도, 모터 설계, 베어링 신뢰성, 소음, 환경 조건 및 예상 수명을 평가해야 합니다.

80x80x25 팬과 같은 소형 옵션은 특정 표준화된 설치 공간에 고려할 수 있습니다. 55mm 팬은 더 작은 전자 구획에 적합할 수 있으며, 120 슬림 팬은 설치 깊이가 제한된 경우 고려할 수 있습니다.

정확한 모델은 항상 실제 시스템 저항과 열 요구 사항에 따라 선택해야 합니다.

충전소 제조업체의 경우 잘 설계된 냉각 시스템은 안정적인 부품 온도 유지, 장비 신뢰성 향상, 부품 수명 연장 및 열 관련 고장 위험 감소에 도움을 줄 수 있습니다.

EV 충전 전력이 계속 증가함에 따라 신뢰성 높은 냉각은 더욱 중요해질 것입니다.

냉각 팬은 전체 충전소와 비교하면 상대적으로 작은 부품일 수 있지만, 열 관리에서의 역할은 매우 중요할 수 있습니다.

이러한 이유로 신뢰할 수 있는 냉각 팬 제조업체를 선택하고 실제 작동 조건에서 팬을 검증하는 것은 고출력 EV 충전 장비 개발 과정의 중요한 부분이 되어야 합니다.

자주 묻는 질문

고출력 EV 충전소에 고성능 냉각 팬이 필요한 이유는 무엇인가?

고출력 EV 충전소는 전력 변환 시스템이 많은 양의 전기 에너지를 처리하기 때문에 상당한 열을 발생시킵니다. 고성능 냉각 팬은 이 열을 제거하고 안정적인 작동 온도를 유지하는 데 도움을 줍니다.

EV 충전 애플리케이션에서는 공기 흐름이 정압보다 더 중요한가요?

두 매개변수는 어느 하나만 독립적으로 고려해서는 안 됩니다. 공기 흐름은 이동할 수 있는 공기의 양을 결정하고, 정압은 팬이 저항을 얼마나 효과적으로 극복할 수 있는지를 결정합니다. 팬을 선택할 때는 실제 작동점을 고려해야 합니다.

EV 충전 캐비닛 내부의 높은 온도를 유발하는 원인은 무엇인가요?

일반적인 원인으로는 전력 반도체 모듈, 정류기, 변압기, 인덕터, 커패시터, 스위칭 전원 공급 장치 및 기타 전기 부품이 포함됩니다. 높은 주변 온도와 제한된 공기 흐름은 내부 온도를 더욱 높일 수 있습니다.

고출력 EV 충전소 내부에 소형 팬을 사용할 수 있나요?

예. 소형 팬은 제어 보드, 전자 모듈 및 설치 공간이 제한된 기타 영역의 국부 냉각에 사용할 수 있습니다. 팬은 필요한 공기 흐름, 정압 및 열 부하에 따라 선택해야 합니다.

80x80x25 팬은 일반적으로 어떤 용도로 사용되나요?

80x80x25 팬은 전자 장비 냉각, 전원 공급 장치, 제어 캐비닛 및 설치 공간이 제한된 기타 애플리케이션에 고려할 수 있는 소형 표준 팬 크기입니다.

55mm 팬은 언제 적합한가요?

55mm 팬은 더 큰 팬을 설치할 수 없는 소형 전자 장비 및 국부 냉각 영역에 고려할 수 있습니다. 선택 전에 실제 공기 흐름 및 압력 요구 사항을 확인해야 합니다.

엔지니어가 120 슬림 팬을 선택하는 이유는 무엇인가요?

120 슬림 팬은 설치 깊이가 제한적이지만 시스템에 비교적 넓은 공기 흐름 영역이 필요한 경우 유용할 수 있습니다. 강제 공기 냉각을 유지하면서 엔지니어가 캐비닛 공간을 최적화하는 데 도움을 줄 수 있습니다.

EV 충전 냉각 팬은 연속 작동할 수 있나요?

산업용으로 설계된 팬은 장기간 연속 작동이 가능하도록 구성할 수 있습니다. 그러나 실제 수명은 모터, 베어링 시스템, 작동 온도, 부하, 먼지 수준 및 기타 환경 요인에 따라 달라집니다.

팬 속도 제어는 EV 충전기 냉각을 어떻게 개선하나요?

팬 속도 제어를 통해 냉각 시스템은 실제 열 부하에 대응할 수 있습니다. 온도가 낮을 때는 팬이 낮은 속도로 작동하고 온도가 상승하면 속도를 높일 수 있습니다. 이를 통해 냉각 성능, 에너지 소비 및 소음의 균형을 맞추는 데 도움이 됩니다.

EV 충전소에서 팬 소음이 중요한가요?

예. EV 충전소는 주거, 상업 및 공공 환경에 설치될 수 있습니다. 과도한 팬 소음은 사용자 경험에 부정적인 영향을 줄 수 있으므로 공기 흐름, 정압 및 음향 성능을 함께 평가해야 합니다.

충전기에 필터가 사용될 때 정압이 중요한 이유는 무엇인가요?

필터는 공기 흐름을 제한합니다. 팬은 필터와 공기 흐름 경로의 기타 구성 요소가 만드는 저항을 극복하기에 충분한 정압을 생성해야 합니다. 필터가 오염되면 저항이 더욱 증가할 수 있습니다.

먼지는 EV 충전기 냉각에 어떤 영향을 미치나요?

먼지는 필터, 방열판 및 팬 구성 요소에 축적될 수 있습니다. 이로 인해 공기 흐름 저항이 증가하고 냉각 효율이 감소할 수 있습니다. 따라서 먼지가 많은 환경에 설치되는 충전소에서는 적절한 여과 및 유지 관리가 중요합니다.

Guangdong Changfeng은 어떤 인증을 보유하고 있나요?

Guangdong Changfeng의 제조 및 제품 관련 인증 체계에는 ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH 및 IATF16949가 포함됩니다.

이 회사는 또한 UL 제품 등록 GPWV2.E311396을 보유하고 있습니다. 인증 범위는 특정 제품, 모델 및 적용 가능한 인증 요구 사항에 따라 달라질 수 있으므로 고객은 구매하려는 제품의 관련 인증 문서를 확인해야 합니다.

EV 충전기 제조업체가 경험이 풍부한 냉각 팬 제조업체와 협력해야 하는 이유는 무엇인가요?

경험이 풍부한 냉각 팬 제조업체는 엔지니어가 공기 흐름, 정압, 치수, 모터 특성, 베어링 선택, 소음, 작동 온도 및 기타 매개변수를 함께 평가하도록 지원할 수 있습니다. 이를 통해 충전 시스템의 실제 열 요구 사항에 맞는 냉각 솔루션을 더 쉽게 개발할 수 있습니다.

고객이 EV 충전 냉각 팬을 요청할 때 제공해야 하는 정보는 무엇인가요?

유용한 정보에는 입력 전압, 필요한 공기 흐름, 정압, 설치 치수, 사용 가능한 두께, 작동 온도, 소음 요구 사항, 예상 작동 시간, 제어 방식 및 애플리케이션 환경이 포함됩니다.

애플리케이션 정보가 완전할수록 냉각 팬을 실제 충전 시스템에 더 정확하게 맞출 수 있습니다.
