DC 브러시리스 냉각 팬은 전자 기기, 산업 장비, 자동차 시스템 및 LED 조명 분야에 널리 사용됩니다. 기존 브러시 모터와 비교하여, DC 냉각 팬 브러시리스 모터로 구동되어 수명이 길고 소음이 적으며 효율이 높고 신뢰성이 뛰어납니다.

냉각 팬의 작동 원리와 내부 구조를 이해하면 엔지니어는 적합한 제품을 선택하고 열 관리 시스템을 최적화하는 데 도움이 됩니다.

이 글에서는 DC 브러시리스 냉각 팬의 주요 내부 구성 요소, 작동 원리 및 주요 성능 매개변수를 소개합니다.

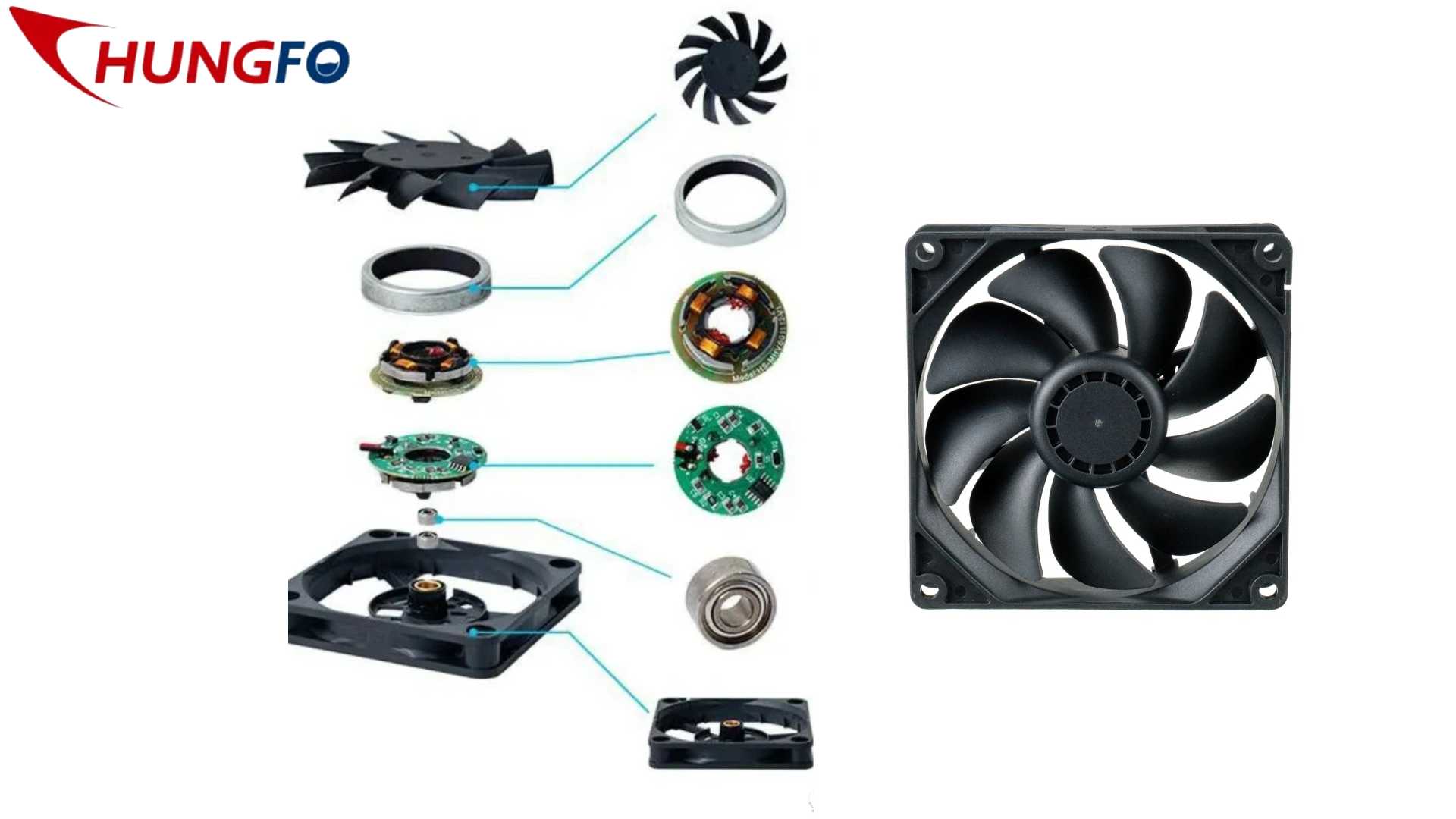

DC 냉각 팬의 로터 어셈블리

로터 어셈블리는 팬의 회전 부분으로, 공기 흐름을 생성하는 역할을 합니다.

주요 구성 요소로는 팬 블레이드, 로터 샤프트, 마그네틱 링 및 마그네틱 프레임이 있습니다.

팬 블레이드는 공기 흐름을 생성하는 핵심 요소입니다. 로터가 고속으로 회전하면 블레이드가 팬 프레임을 통해 공기를 밀어내어 냉각에 필요한 공기 흐름을 생성합니다.

팬 샤프트는 팬 블레이드의 회전을 지지하고 안정화합니다. 또한 고속 작동 중 로터의 균형을 유지합니다.

회전자 자기 링은 일반적으로 영구 자석 재질로 만들어집니다. 이는 모터 작동에 필요한 자기장을 제공하며, 자기극 전환 및 회전 속도 제어에 핵심적인 역할을 합니다.

자석 링 프레임은 자석 링을 제자리에 고정하고 회전 중 구조적 안정성을 보장합니다.

이러한 구성 요소들이 함께 DC 브러시리스 냉각 팬의 회전 어셈블리를 형성하여 팬이 지속적인 공기 흐름을 생성할 수 있도록 합니다.

냉각 팬의 고정자 어셈블리

고정자는 모터의 움직이지 않는 부분이며, 회전자를 구동하는 전자기장을 생성하는 역할을 합니다.

고정자 조립체는 주로 지지 스프링, 베어링, 고정 링 및 모터 구조로 구성됩니다.

지지 스프링은 내부 부품 사이의 적절한 간격을 유지하고 샤프트 위치를 안정화하는 데 도움을 줍니다.

베어링은 로터의 부드럽고 안정적인 회전을 제공합니다. 고품질 베어링 덕분에 DC 냉각 팬은 낮은 마찰과 긴 수명을 유지하면서 고속으로 작동할 수 있습니다.

고정 링은 회전 부품을 제자리에 고정하고 로터 어셈블리가 올바르게 정렬된 상태를 유지하도록 합니다.

모터 코어는 회전 방향과 속도를 결정하는 전자기장을 생성합니다.

팬 프레임 구조

냉각 팬의 외부 프레임은 모터 어셈블리에 기계적 지지력을 제공하고 팬을 통해 공기 흐름을 유도합니다.

팬 프레임은 두 가지 중요한 역할을 합니다. 첫째, 모터와 로터 부품을 제자리에 고정합니다. 둘째, 팬 채널을 통해 공기 흐름을 효율적으로 유도하여 냉각 성능을 향상시킵니다.

적절한 프레임 설계는 공기 흐름 효율을 크게 향상시키고 공기역학적 소음을 줄일 수 있습니다.

모터 및 전자 제어 시스템

모터 시스템은 DC 브러시리스 냉각 팬을 구동하는 핵심 부품입니다.

일반적으로 회로 기판, 실리콘 강판(고정자 코어) 및 절연 덮개로 구성됩니다.

회로기판은 전력 소비를 제어하고 신호 입력 및 출력을 관리합니다. 또한 모터 속도와 작동 안정성을 조절합니다.

고정자 자기 코어를 구성하는 실리콘 강판에는 구리 코일이 감겨 있습니다. 코일에 전류가 흐르면 자기장이 생성되고, 이 자기장이 회전자 자석과 상호 작용하여 회전을 일으킵니다.

고정자 구조의 상부 및 하부 덮개는 모터 조립체에 절연 및 구조적 보호 기능을 제공합니다.

DC 냉각 팬의 주요 성능 매개변수

팬 크기

DC 냉각 팬의 크기는 일반적으로 팬의 외부 치수와 두께로 표시됩니다. 단위는 밀리미터(mm)입니다. 예를 들어, 4010 팬 이는 가로세로 크기가 40mm이고 두께가 10mm인 팬을 의미합니다.

정격 전압

정격 전압은 팬이 정상적으로 작동하는 데 필요한 작동 전압을 의미합니다. DC 브러시리스 냉각 팬에 일반적으로 사용되는 전압 사양에는 5V, 12V, 24V 및 48V가 있습니다.

팬 속도

팬 속도는 팬이 회전하는 속도를 나타내며 분당 회전수(RPM)로 측정됩니다. 일반적으로 속도가 높을수록 풍량이 커집니다. 제조업체는 다양한 용도에 맞춰 팬 속도를 초고속, 고속, 중속, 저속 등으로 분류하는 경우가 많습니다.

공기 흐름

풍량은 냉각 팬의 냉각 성능을 나타내는 중요한 지표입니다. 일반적으로 풍량은 분당 입방피트(CFM) 단위로 측정됩니다. 일부 지역에서는 분당 입방미터(CMM) 단위로 표현하기도 하는데, 1 CMM은 35.31 CFM과 같습니다.

정압

정압은 팬이 공기 흐름 저항을 극복하는 능력을 나타냅니다. 이는 환기 및 열 방출 성능에 직접적인 영향을 미칩니다. 정압은 일반적으로 mm-H2O 또는 inH2O 단위로 측정됩니다.

소음 수준

소음 수준은 DC 냉각 팬을 평가할 때 중요한 또 다른 요소입니다. 소음은 냉각 성능에 직접적인 영향을 미치지는 않지만, 조용한 작동이 요구되는 환경에서는 중요한 역할을 합니다. 소음 수준은 일반적으로 데시벨(dBA) 단위로 측정됩니다.

베어링 시스템

베어링 시스템은 DC 브러시리스 냉각 팬의 핵심 기계 부품으로 간주됩니다. 이는 팬의 기계적 수명과 작동 안정성을 결정합니다. 가장 일반적인 유형으로는 볼 베어링과 슬리브 베어링이 있습니다.

팬 커넥터

팬 커넥터는 종종 간과되지만 시스템 통합에 중요합니다. 일반적인 커넥터 유형에는 2핀, 3핀 및 4핀 커넥터와 정방향 및 역방향 구성이 있습니다.

DC 브러시리스 냉각 팬의 전자 회로

마이크로 DC 모터는 가전제품과 전자 장비에 널리 사용됩니다. 컴퓨터에서는 DC 냉각 팬이 열 방출을 위해 흔히 사용됩니다.

DC 브러시리스 냉각 팬은 브러시리스 모터 구조를 사용하여 기계적 마모, 높은 소음, 짧은 수명 등 기존 브러시 모터의 단점을 해결합니다.

많은 브러시리스 팬 회로는 홀 센서 펄스 발생기를 기반으로 합니다. 이러한 회로는 설계가 간단하고 안정적인 성능을 제공합니다.

자동차 및 산업용 전기 시스템에서 전자기 환경은 복잡할 수 있습니다. 따라서 냉각 팬은 강력한 간섭 방지 기능을 갖춰야 합니다.

왜냐하면 DC 브러시리스 팬 기계식 브러시 없이 작동하는 이 모터들은 전자기 간섭이 최소화되고 기존 브러시 모터에 비해 기계적 수명이 더 깁니다. 이러한 이유로 전자 및 전기 장비에서 안정적인 강제 냉각이 필요한 분야에 널리 사용됩니다.
